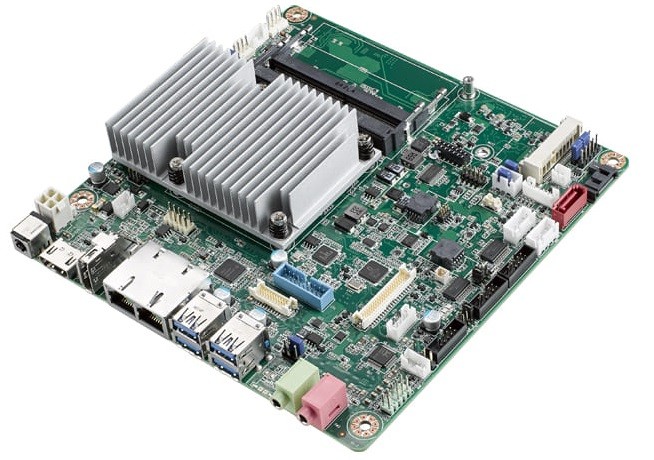

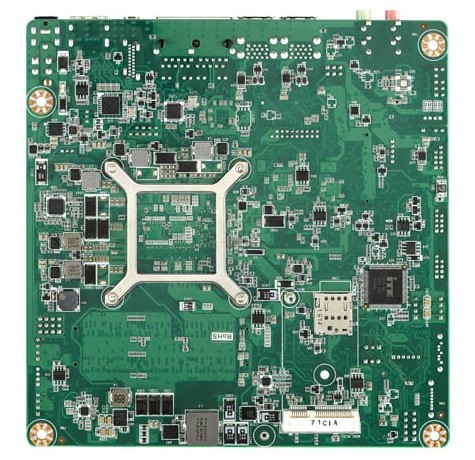

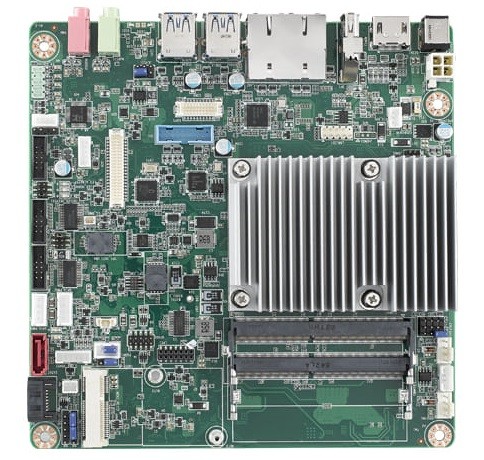

Advantech AIMB-232

AIMB-232G2-U0A1E, AIMB-232G2-U0B1E, AIMB-232G2-U3A1E, AIMB-232G2-U3B1E, AIMB-232G2-U5A1E, AIMB-232G2-U5B1E, AIMB-232G2-U7A1E, AIMB-232G2-U7B1E, AIMB-232G2Z-U0A1E, AIMB-232G2Z-U0B1E, AIMB-232G2Z-U3A1E, AIMB-232G2Z-U3B1E, AIMB-232G2Z-U5A1E, AIMB-232G2Z-U5B1E, AIMB-232G2Z-U7A1E, AIMB-232G2Z-U7B1E

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// [Intel Celeron 3955U | Intel Celeron 3965U | Intel Core i3-6100U | Intel Core i3-7100U | Intel Core i5-6300U | Intel Core i5-7300U | Intel Core i7-6600U | Intel Core i7-7600U]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 3 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Stromversorgung ATX
// DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: Advantech AIMB-232

Allgemein
SKU / ArtikelnummerAIMB-232AIMB-232G2-U0A1E, AIMB-232G2-U0B1E, AIMB-232G2-U3A1E, AIMB-232G2-U3B1E, AIMB-232G2-U5A1E, AIMB-232G2-U5B1E, AIMB-232G2-U7A1E, AIMB-232G2-U7B1E, AIMB-232G2Z-U0A1E, AIMB-232G2Z-U0B1E, AIMB-232G2Z-U3A1E, AIMB-232G2Z-U3B1E, AIMB-232G2Z-U5A1E, AIMB-232G2Z-U5B1E, AIMB-232G2Z-U7A1E, AIMB-232G2Z-U7B1E
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentMobile
SerieIntel Skylake / Kaby Lake
NummerIntel Celeron 3955U, Intel Celeron 3965U, Intel Core i3-6100U, Intel Core i3-7100U, Intel Core i5-6300U, Intel Core i5-7300U, Intel Core i7-6600U, Intel Core i7-7600U
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1356
Basis Frequenz2 GHz, 2,2 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 2,8 GHz
Max. Turbo-Taktfrequenz3 GHz, 3,4 GHz, 3,5 GHz, 3,9 GHz, -
Cache2 MB, 3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate2133 MT/s
Steckplätze2 St
Maximaler Ausbau32 GB
BIOSAMI UEFI 32 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT8528E / FX
Grafik
ProzessorIntel HD Graphics 510, Intel HD Graphics 520, Intel HD Graphics 610, Intel HD Graphics 620
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
BridgeChrontel CH7511B
Erweiterung
Mini-PCIeVolle BautiefeAnzahl2 St
mSATA Unterstützung-, Ja
PCIe Schnittstellen2x Mini-PCIe
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version11.0
Netzwerk2x G-LAN

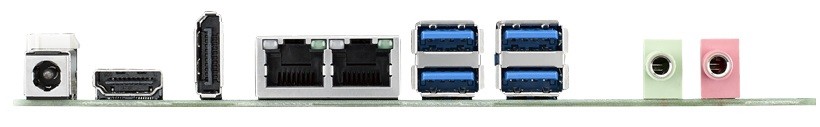

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
USBUSB v2.02 St, -
USB v3.02 St, 4 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
USB v3.1Key-A Header (20-Pin)1 St
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.54 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromanschluss (onboard)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichNein
Bereich12V
AnschlussDC Jack
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungPassiv
PassivWärmemanagementKühlkörper (Heat Sink)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 70°C
Lagerung-40° bis 85°C
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
