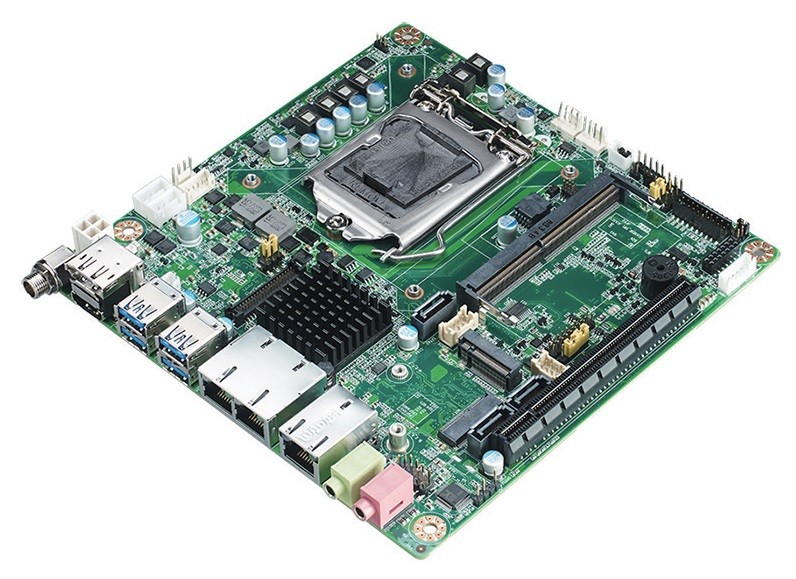

Advantech AIMB-286EF

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// Intel H310
// 260 Pin SO-DIMM DDR4
// LVDS
// 3 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (16-Bit)
// 1 x PCIe x16
// Stromversorgung ATX
// DC 12V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Advantech AIMB-286EF

Allgemein
SKU / ArtikelnummerAIMB-286EF
Produktgrunddaten
HerstellerAdvantech
Produkt-IDAIMB-286F-EFA1E
System
ProzessorSerieIntel Coffee Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)65 W
ChipsatzIntel H310
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate2666 MT/s
Steckplätze1 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 128 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6776D
Grafik
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.2
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDB
Interface4G/LTE, PCIe ×2, SATA III, USB 2.0, USB 3.0
Unterstütze Abmaße2242, 3042
Slot 2Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0, WiFi+BT
Unterstütze Abmaße2230
M.2 Key IDsB, E
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC892
Netzwerk
G-LANControllerChipsatzRealtek RTL8111H (10/100/1000 Mbps)
Anzahl2 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk3x G-LAN

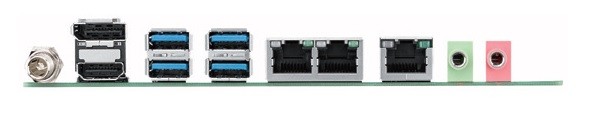

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-453 St
USBUSB v3.04 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232Ports (Sonderanschluss)1 St
RS-232 / 422 / 485Ports (Sonderanschluss)1 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits16-Bit1 St
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionUbuntu 20.04
Unterstützte BSWindows Embedded, Linux
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
