Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// LGA 1700 (H6)
// Intel H610E
// 262 Pin SO-DIMM DDR5
// LVDS
// [2 | 3] x G-LAN (Rückseite)
// [3 | 4] x USB (Rückseite)
// 4 x USB (intern)
// [2 | 4] x Seriell I/O
// 1 x PCIe x4
// Stromversorgung ATX
// DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

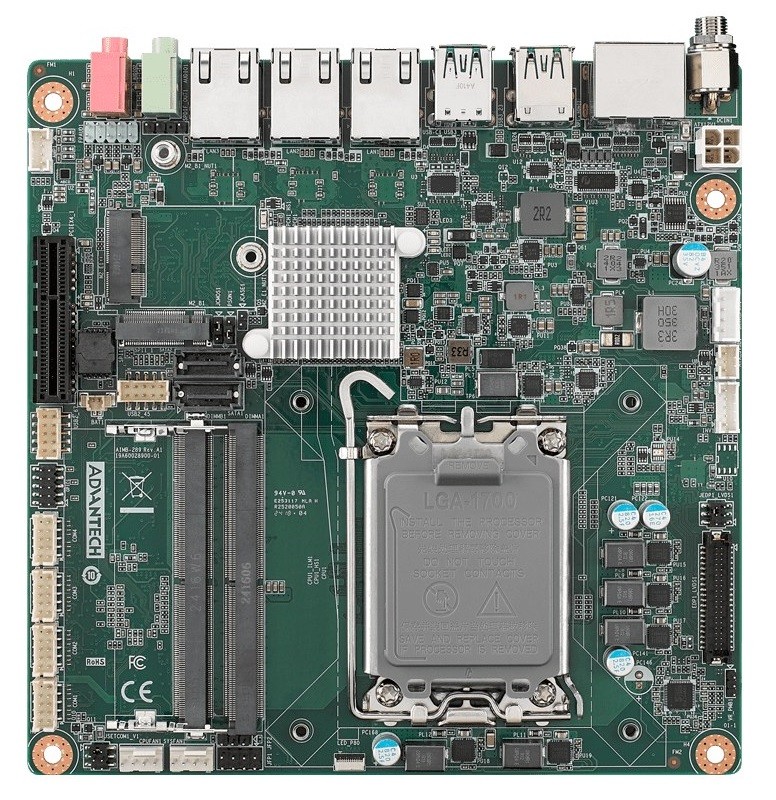

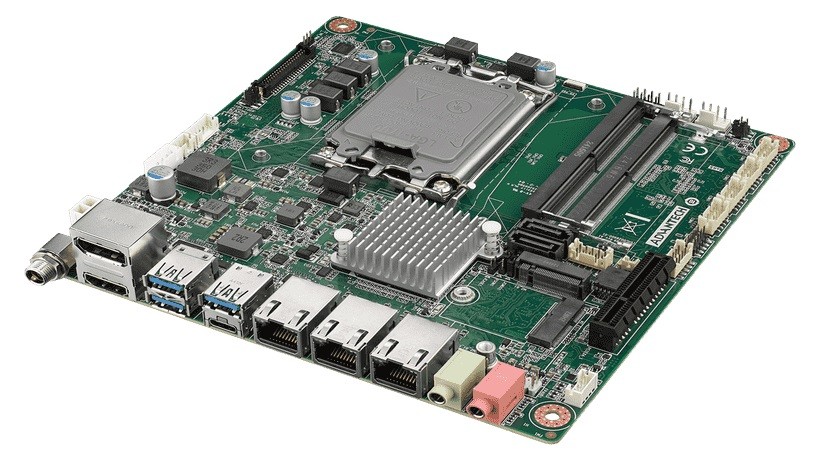

Basismodul: Advantech AIMB-289
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-289 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H610E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 5600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.1 | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4b | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7513A-BF | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| Slot 2 | Key ID | E | ||
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St, 3 St | |||
| Netzwerk | 2x G-LAN, 3x G-LAN | |||

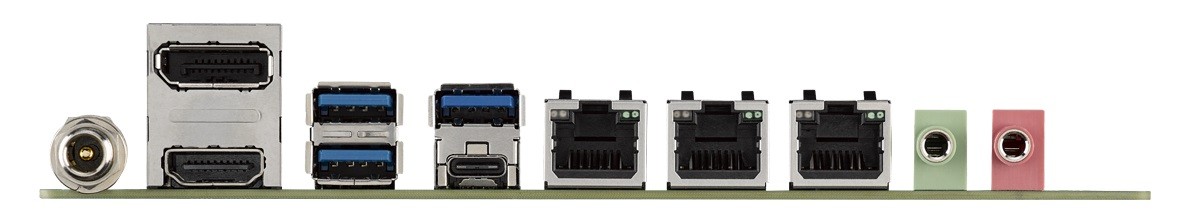

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St, 3 St | ||
| USB | USB v3.2 (Gen 1) | 2 St | ||
| USB v3.2 (Gen 2) | 1 St | |||
| USB v3.2 (Gen 2, Type C) | 1 St, - | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St, 2 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St, 2 St | ||
| Anzeige | LVDS Anschlüsse | 1 St, - | ||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1/5 | wird unterstützt | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12~24V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
