Thin Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Thin Mini-ITX Industrie-Mainboards
// Intel Celeron N3160
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 5 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 2 x Mini-PCIe
// Power Supply DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

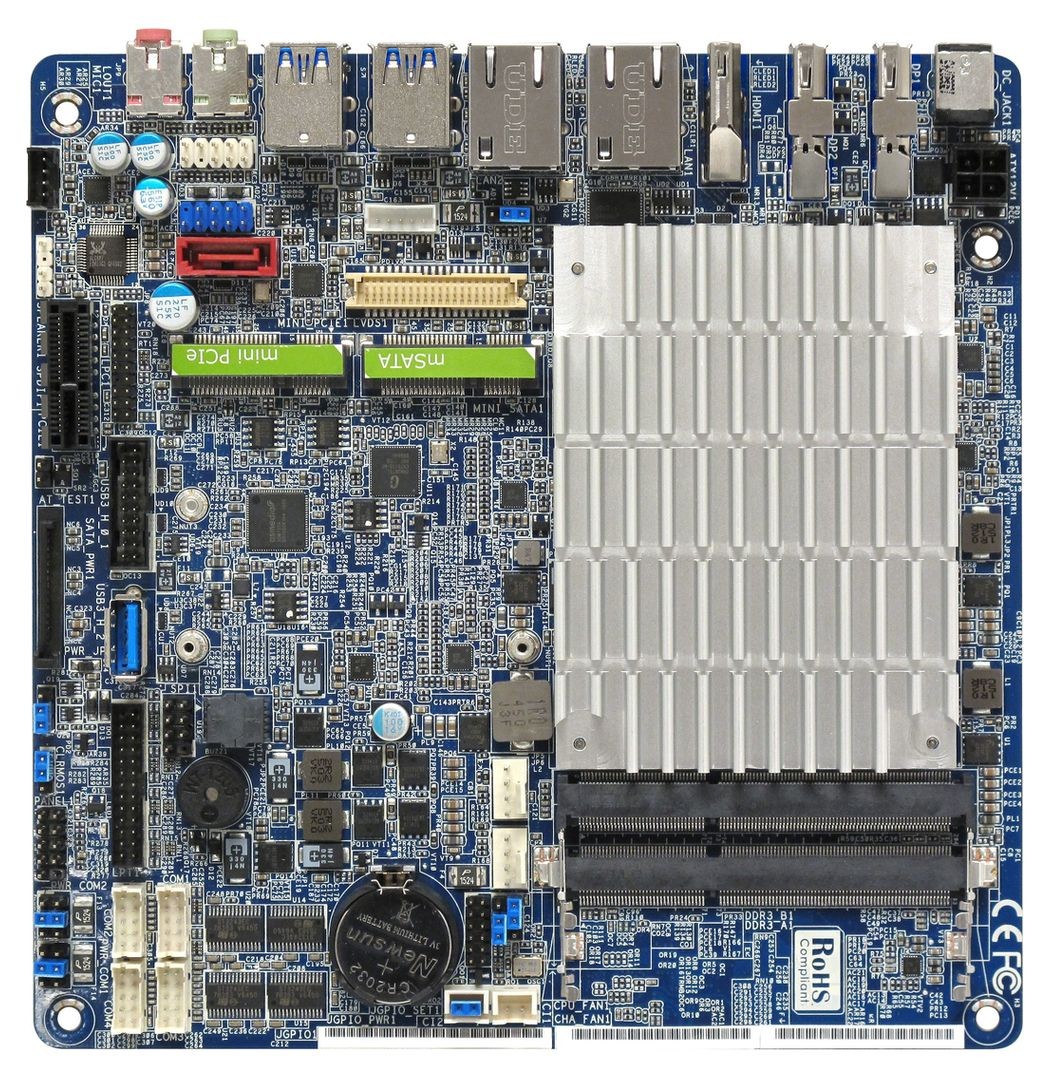

Basismodul: BCM MX3160N
| Allgemein | ||||
| SKU / Artikelnummer | MX3160N | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Braswel | |||
| Nummer | Intel Celeron N3160 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 2,24 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Datarate | 1600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI SPI 64 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x1, 2x Mini-PCIe | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

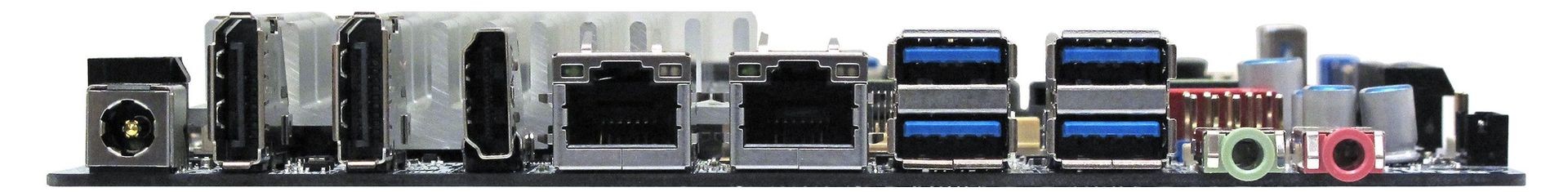

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| USB v3.0 | Ports (2.54 mm Pitch) | 2 St | ||
| Ports (Typ-A-Buchse) | 1 St | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 80%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 400 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
