Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// Intel Celeron 3965U
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 2 x DP++
// LVDS
// 2 x G-LAN
// 4 x USB
// 4 x USB (internal)
// 6 x Seriell I/O
// Digital I/O (16-Bit)
// 1 x PCIe x1
// Power Supply DC Wide range 12~24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

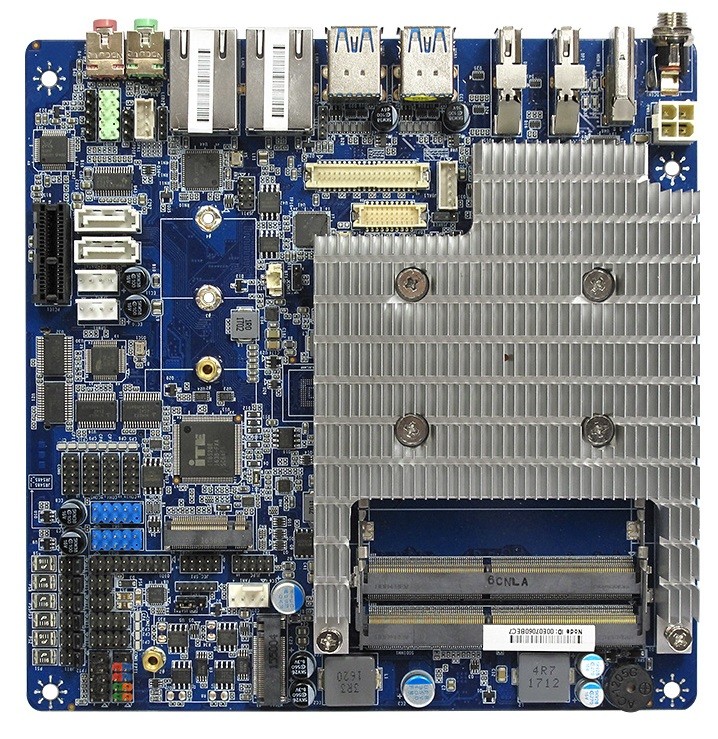

Basismodul: BCM MX3965U
| Allgemein | ||||
| SKU / Artikelnummer | MX3965U | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Serie | Intel Kaby Lake | ||
| Nummer | Intel Celeron 3965U | |||
| CPU Kerne | 2 St | |||
| Threads | 2 St | |||
| Sockel | BGA 1356 | |||
| Basis Frequenz | 2,2 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Datarate | 2133 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI SPI 128 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528E / FX | |
| Grafik | ||||
| Prozessor | Intel HD Graphics 610 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| PCIe Schnittstellen | 1x PCIe x1 | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | USB 2.0 | |||
| Unterstütze Abmaße | 2242, 2260, 2280, 3042 | |||
| Slot 2 | Key ID | A | ||
| Interface | SATA III | |||
| M.2 Key IDs | A, B | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | SD / MMC-Karte | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

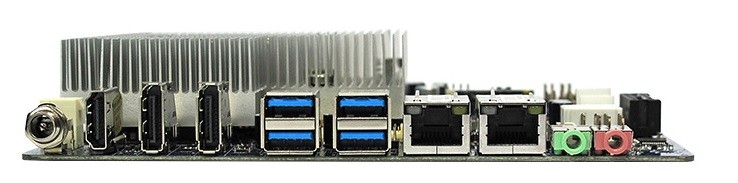

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| Anzeige | HDMI | 1 St | ||
| DP++ | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 16-Bit | 1 St | |
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9665 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12~24V,12~24V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 8 (32-bit) | wird unterstützt | ||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows, Linux | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 400 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
