Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// LGA 1700 (H6)
// [Intel H610E | Intel Q670E | Intel R680E]
// 260 Pin SO-DIMM DDR4
// LVDS
// [2 | 3] x G-LAN (Back side)
// [4 | 6] x USB (Back side)
// 6 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Power Supply DC 15~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

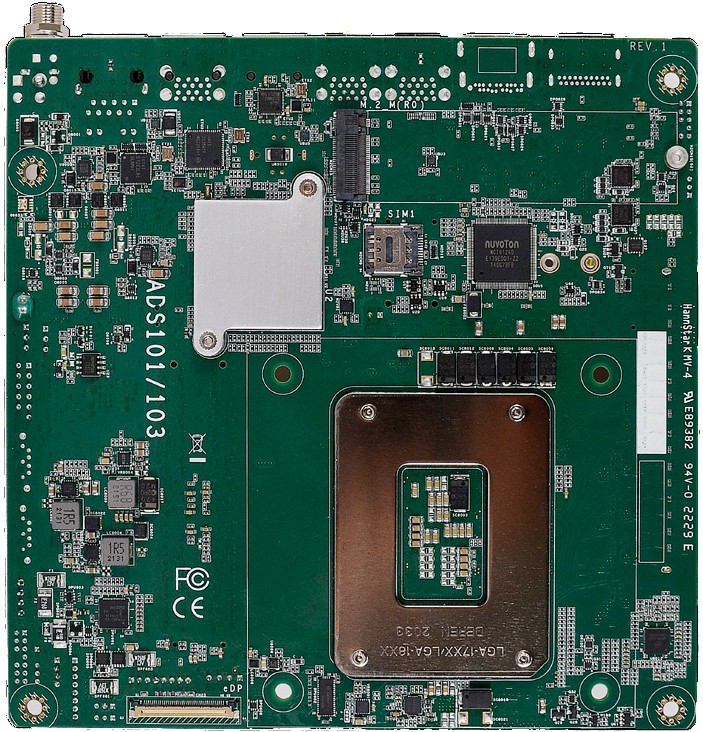

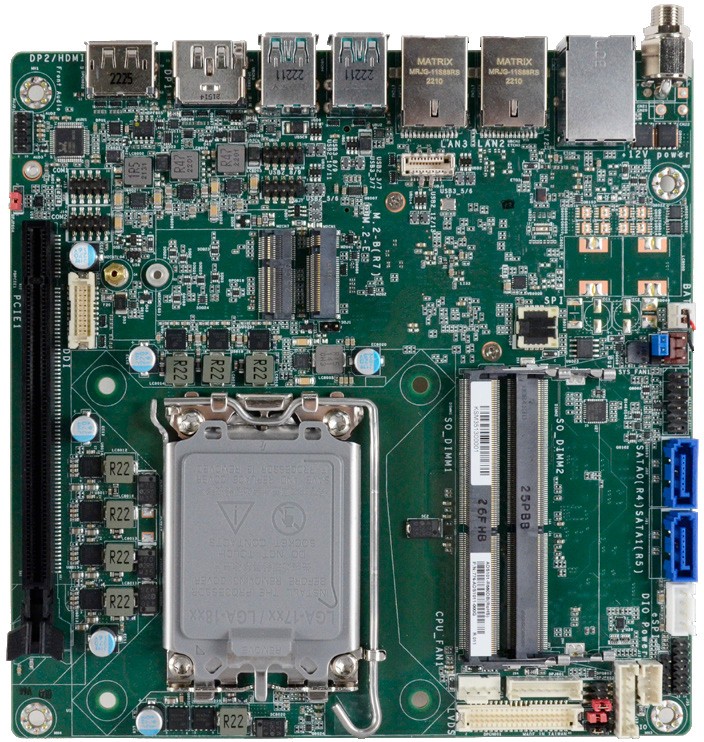

Basismodul: DFI ADS103
| Allgemein | ||||
| SKU / Artikelnummer | ADS103 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-ADS1031-000G, 770-ADS1031-100G, 770-ADS1031-200G, 770-ADS1031-300G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Alder Lake / Raptor Lake | |||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H610E, Intel Q670E, Intel R680E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Generation | 5 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×1 (Gen. 3), PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2 | |||
| Unterstütze Abmaße | 2242, 3052, 3242 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Controller | Chipsatz | -, Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St, - | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | DP++ | 1 St | ||
| DP++ / HDMI Dual Connector | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St, 3 St | ||
| USB | USB v2.0 | 1 St, - | ||
| USB v3.2 (Gen 1) | 1 St, - | |||
| USB v3.2 (Gen 2) | 2 St, 4 St, 6 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| USB v3.2 | Key-A Header (20-Pin) | 2 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| DIO Power | 4-Pin (2 mm Pitch) | |||
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | -, wird unterstützt | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 15~36V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | DC: 15~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Höhe | 38,9 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
