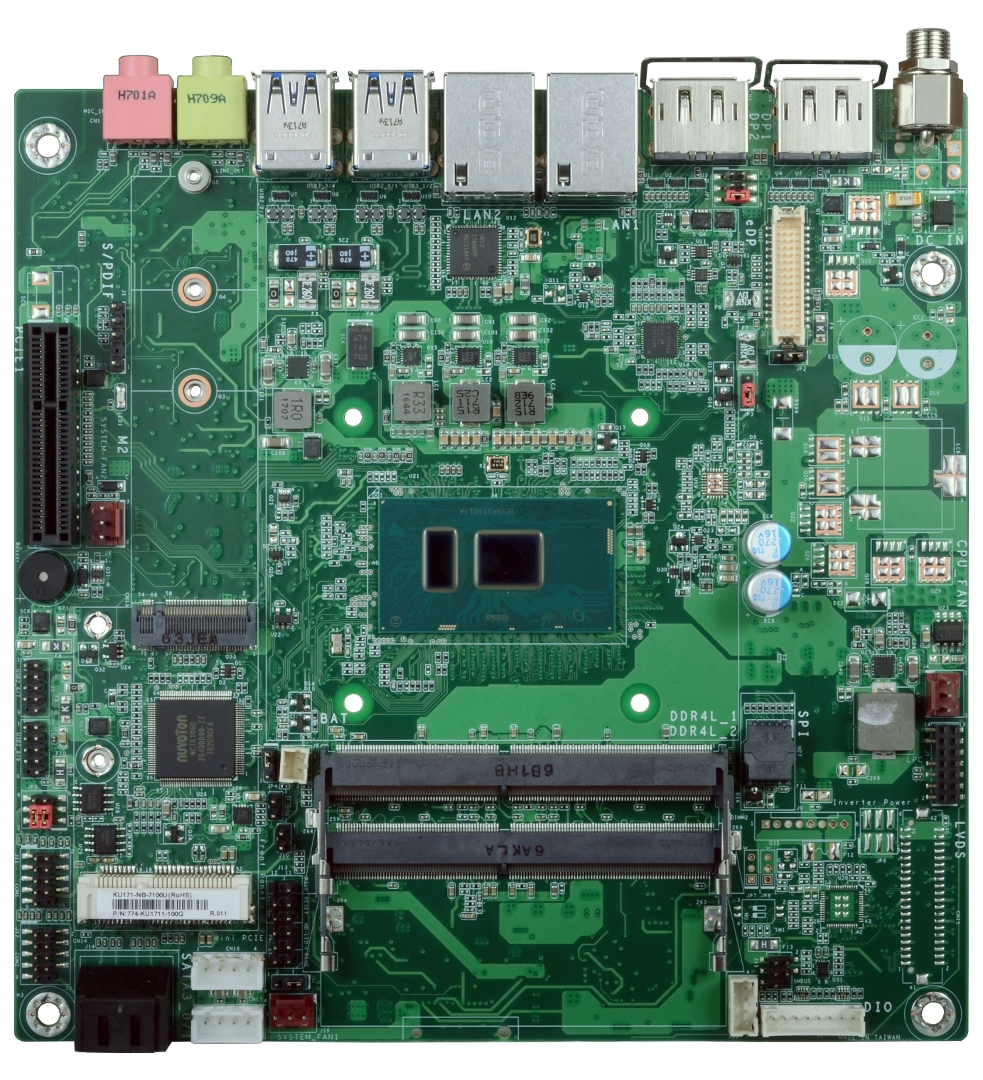

DFI KU173

KU173-NB-3965U, KU173-NB-7100U, KU173-NE-7300U, KU173-NE-7600U

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// [Intel Celeron 3965U | Intel Core i3-7100U | Intel Core i5-7300U | Intel Core i7-7600U]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x DP++
// LVDS
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 1 x Mini-PCIe
// Stromversorgung DC 15~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI KU173

Allgemein
SKU / ArtikelnummerKU173KU173-NB-3965U, KU173-NE-7600U, KU173-NB-7100U, KU173-NE-7300U
Produktgrunddaten
HerstellerDFI
Produkt-ID770-KU1731-000G, 770-KU1731-200G, 770-KU1731-300G, 770-KU1731-400G
System
ProzessorSerieIntel Skylake / Kaby Lake
NummerIntel Celeron 3965U, Intel Core i3-7100U, Intel Core i5-7300U, Intel Core i7-7600U
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1356
Basis Frequenz2,2 GHz, 2,6 GHz, 2,8 GHz
Cache2 MB, 3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Frequenz1866 / 2133 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics GT
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.4
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x4Generation3
x4 Signal1 St
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x4
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×2 (Gen. 3), SATA III
Unterstütze Abmaße2242, 2260, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

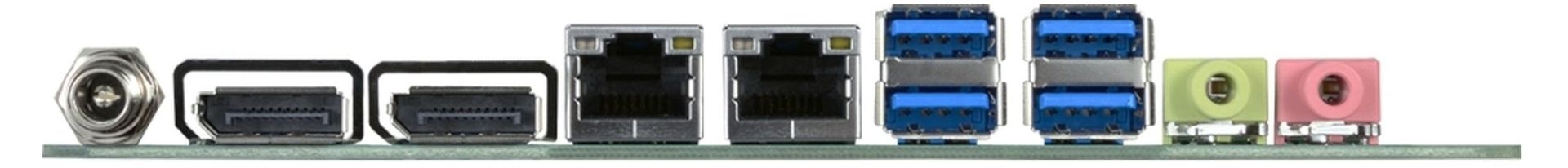

Externe I/O
EthernetRJ-452 St
USBUSB v3.04 St
AnzeigeDP++2 St
AudioLine-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLCD- / InverterstromJa
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioS/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1/5wird unterstützt
Stromanschluss (onboard)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich15~36V
AnschlussHohlstecker
Stromversorgung - EingangDC: 15~36V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionCentOS 7, Debian 8
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungPassiv
PassivWärmemanagementKühlkörper (Heat Sink)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 70°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ4/2018
Voraussichtlich bisQ2/2031
Herstellergarantie
Herstellergarantie2 Jahre
