Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// Intel Celeron N3350
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x VGA
// 1 x HDMI
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung DC 12V
// Weitbereich 12V / 19V / 24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

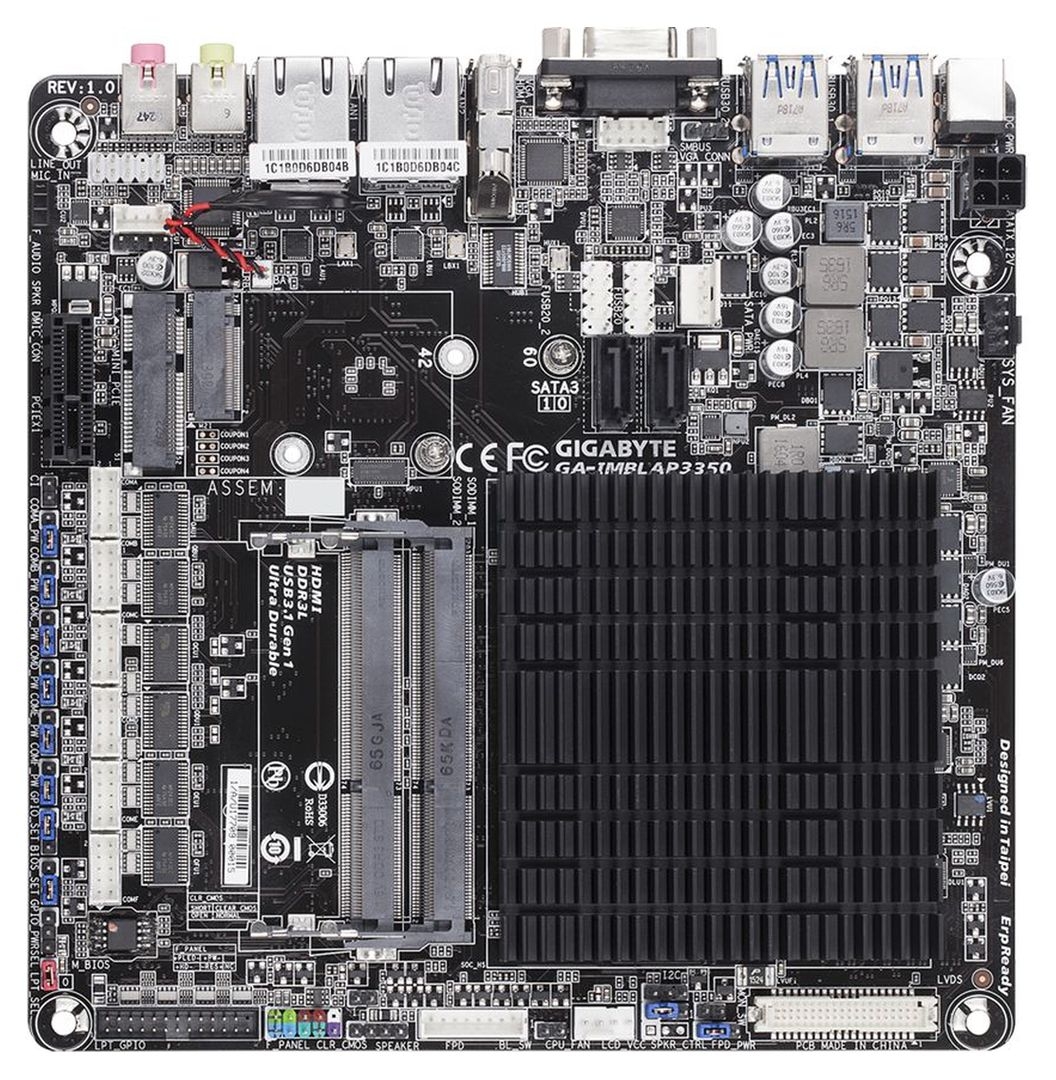

Basismodul: GIGAIPC GA-IMBLAP3350
Allgemein | ||||
SKU / Artikelnummer | GA-IMBLAP3350 | |||
Produktgrunddaten | ||||
Hersteller | GIGAIPC | |||
Produkt-ID | projektbezogen | |||
System | ||||
Prozessor | Serie | Intel Apollo Lake | ||
Nummer | Intel Celeron N3350 | |||
CPU Kerne | 2 St | |||
Threads | 2 St | |||
Sockel | BGA 1296 | |||
Basis Frequenz | 1,1 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 6 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Frequenz | 1600 / 1866 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 16 GB | |||
ECC | wird nicht unterstützt | |||
BIOS | AMI UEFI 128 Mbit SPI | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
Version | 1.4 | |||
Erweiterung | ||||
PCIe x1 | x1 Signal | 1 St | ||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
PCIe Schnittstellen | 1x PCIe x1, 1x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | PCIe ×2, PCIe ×4, SATA III | |||
Unterstütze Abmaße | 2242, 2260 | |||
M.2 Key IDs | M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC887 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8111HN-CG (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

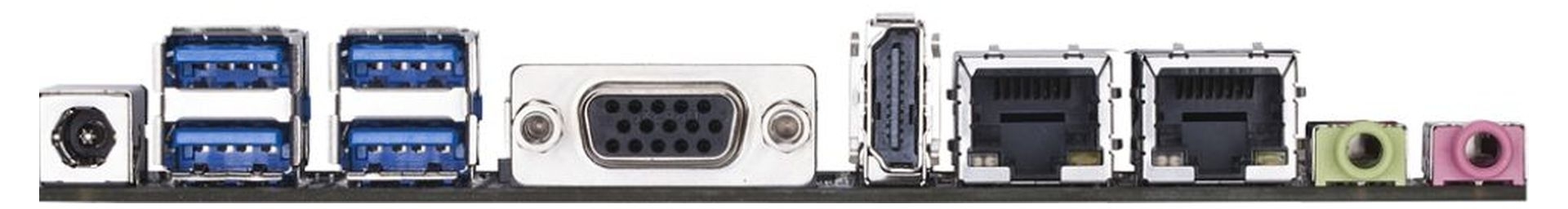

Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.1 Gen. 1 | 4 St | ||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
Anzeige | LVDS Anschlüsse | 1 St | ||
Digital I/O | Bits | 8-Bit | 1 St | |
SMBus | 1 St | |||
I²C | 1 St | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Stromversorgung | ||||
Typ (Eingang) | DC | Bereich | 12V | |
Anschluss | 4 Pin Anschluss (vertikal) | |||
DC | Weitbereich | Ja | ||
Bereich | 12V / 19V / 24V | |||
Anschluss | Hohlstecker | |||
Stromversorgung - Eingang | DC: 12V,12V / 19V / 24V | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Unterstützte BS | Windows | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Abmaße | Formfaktor | Thin Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, IEC 60950-1 | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | 2017 | |||
Voraussichtlich bis | 2024 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
