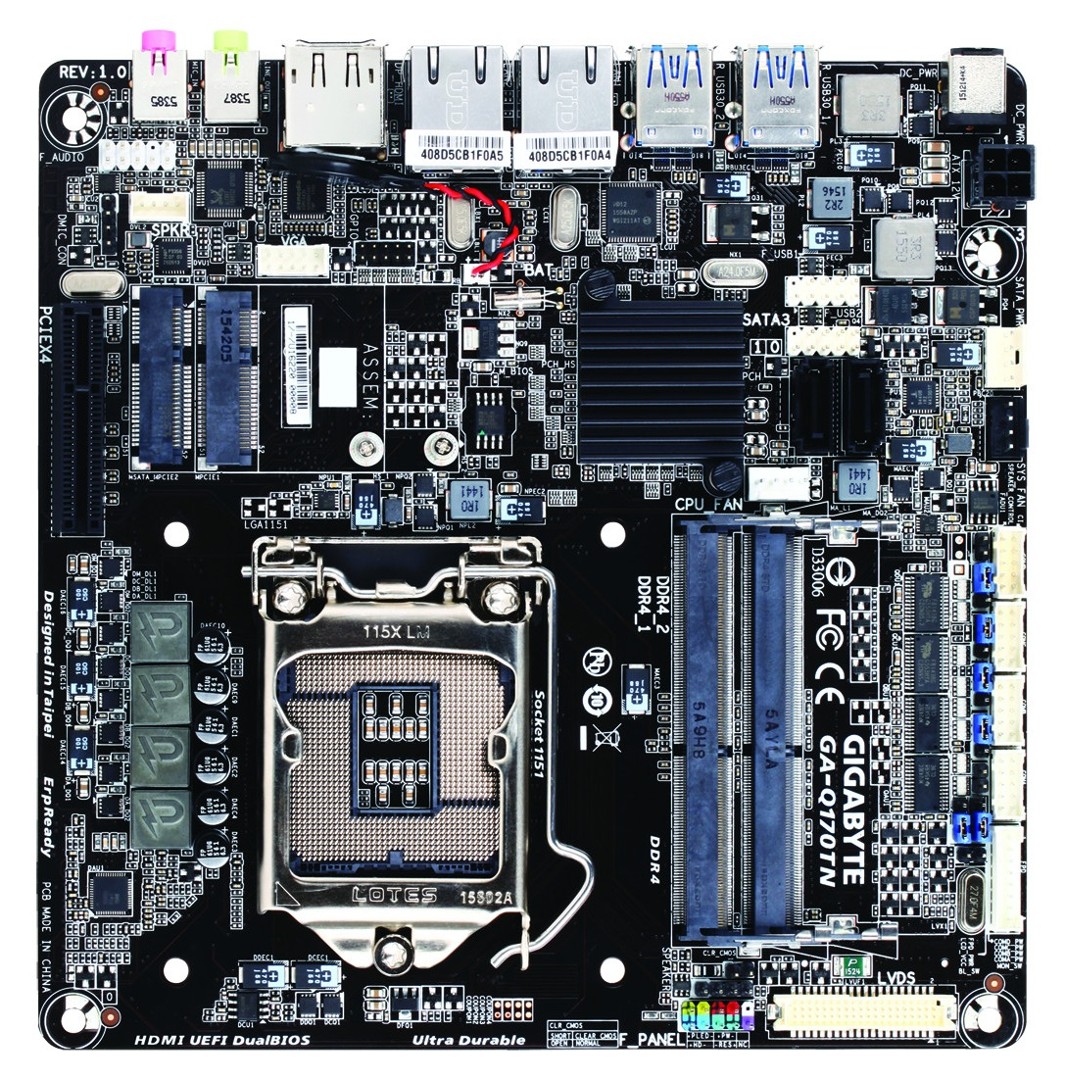

GIGAIPC GA-Q170TN

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// Intel Q170
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x Displayport
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 2 x Mini-PCIe
// Stromversorgung DC 12V
// Weitbereich 12~24V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: GIGAIPC GA-Q170TN

Allgemein
SKU / ArtikelnummerGA-Q170TN
Produktgrunddaten
HerstellerGIGAIPC
System
ProzessorSerieIntel Skylake / Kaby Lake
SockelLGA 1151 (H4)
ChipsatzIntel Q170
SpeicherAufbau260 Pin SO-DIMM DDR4
Frequenz1866 / 2133 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
BIOSAMI UEFI 128 Mbit SPI
Grafik
ProzessorIntel HD Graphics
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.2
Erweiterung
PCIe x4Generation3
x4 Signal1 St
Mini-PCIeHalbe BautiefeAnzahl1 St
Volle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x PCIe x4, 2x Mini-PCIe
StoragemSATA
Audio
ChipsatzRealtek ALC887
Netzwerk
G-LANControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

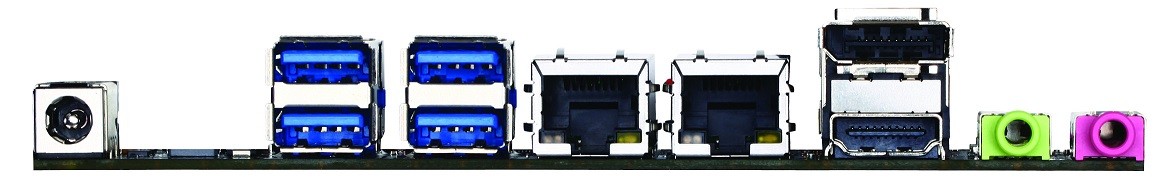

Externe I/O
EthernetRJ-452 St
USBUSB v3.04 St
AnzeigeHDMI1 St
Displayport1 St
AudioLine-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLVDS Anschlüsse1 St
VGA (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
AudioLine-Out1 St
Mic-In1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1wird unterstützt
RAID UnterstützungRAID 0/1
Stromversorgung
Typ (Eingang)DCBereich12V
Anschluss4 Pin Anschluss (vertikal)
DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker
Stromversorgung - EingangDC: 12V,12~24V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenEN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, IEC 60950-1
RoHS konformJa
Lebenszyklus
Produktionsstart2016
Voraussichtlich bis2023
Herstellergarantie
Herstellergarantie2 Jahre
