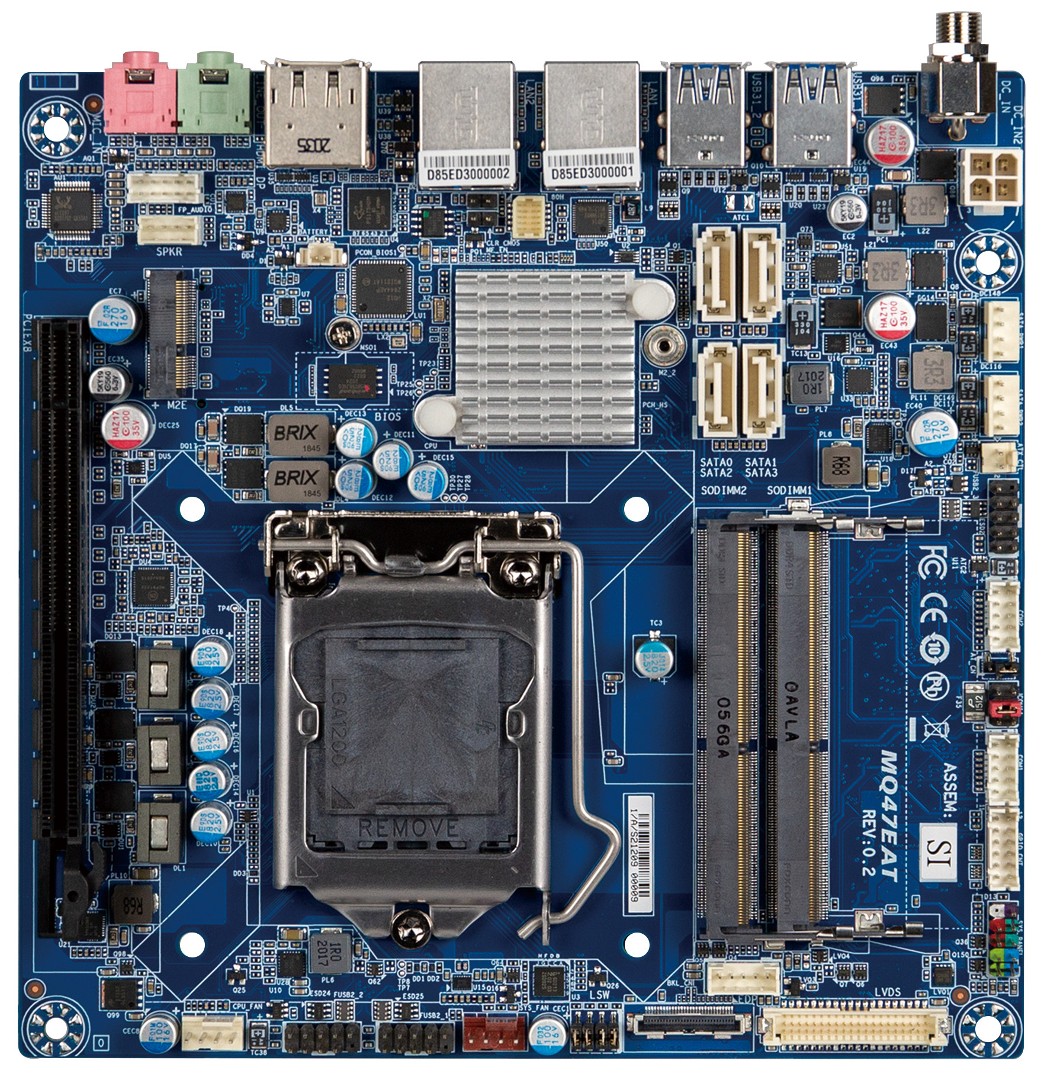

GIGAIPC iTXL-Q47EA

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// LGA 1200 (H5)
// Intel Q470E
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 6 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX
// DC Weitbereich 12V / 19V ~ 24V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: GIGAIPC iTXL-Q47EA

Allgemein
SKU / ArtikelnummeriTXL-Q47EA
Produktgrunddaten
HerstellerGIGAIPC
System
ProzessorSerieIntel Comet Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)65 W
ChipsatzIntel Q470E
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz2666 / 2933 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
eDP (embedded Display Port)Maximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
PCIe x16x8 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4, SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
Unterstütze Abmaße2230
M.2 Key IDsE, M
Audio
ChipsatzRealtek ALC897
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

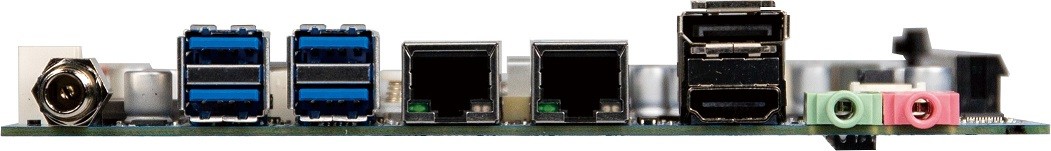

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 1)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)6 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
AudioAnschluss2.00 mm Pitch
Amplifier1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)5 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
Stromanschluss (onboard)2 St
RAID UnterstützungRAID 0/1/5/10
Sicherheit
Trusted Platform Modul (TPM)TPM header
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichJa
Bereich12V / 19V ~ 24V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12V / 19V ~ 24V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
