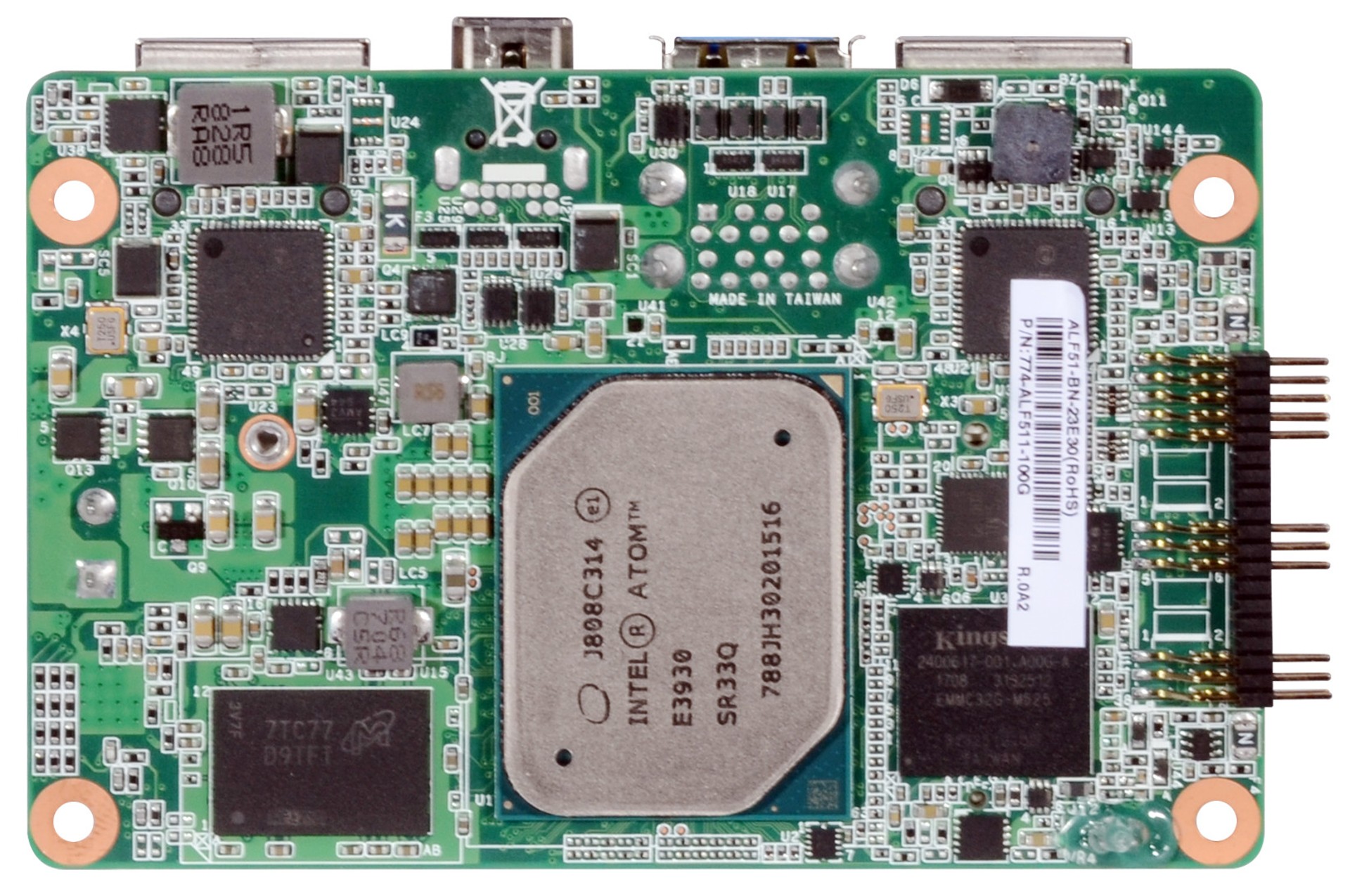

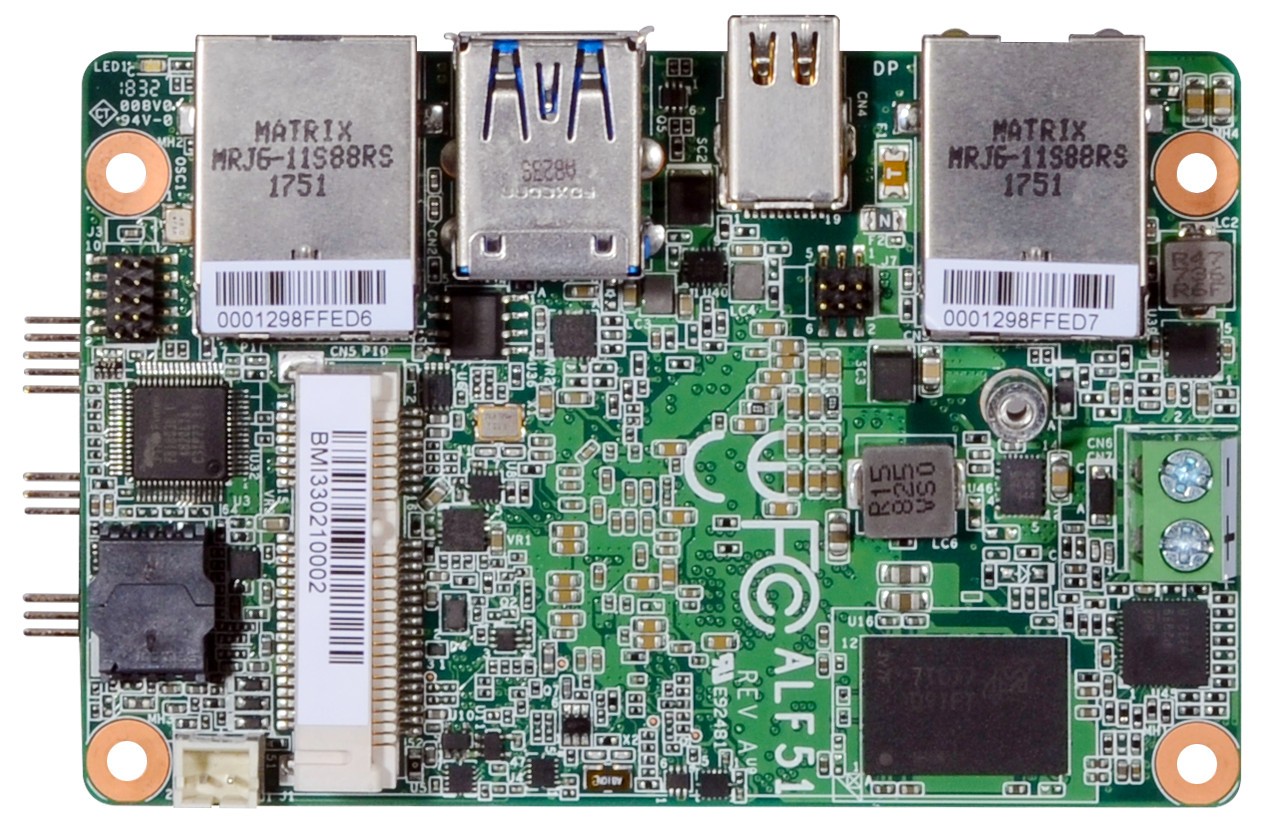

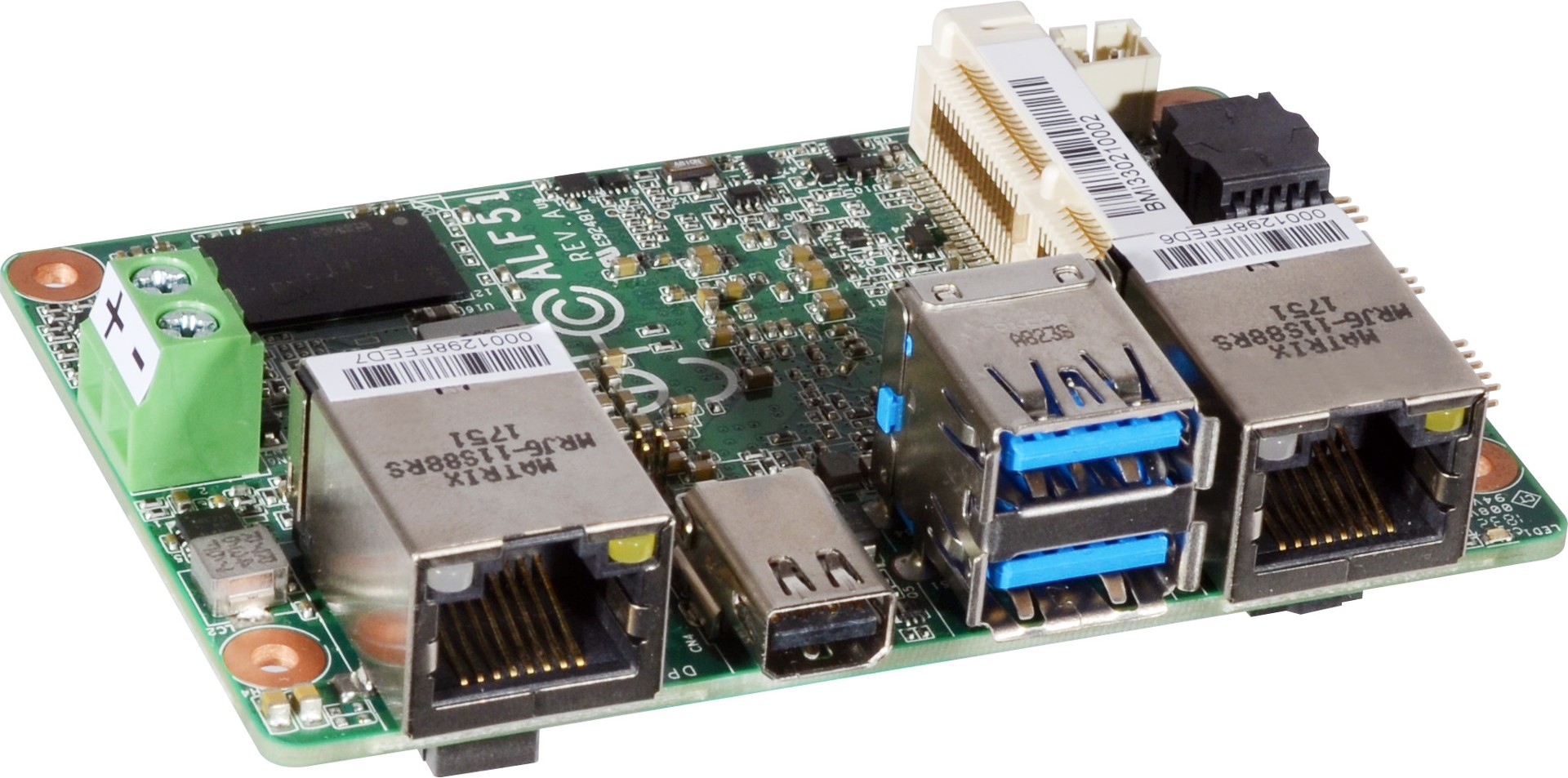

DFI ALF51

ALF51-BN-26E30, ALF51-BN-26E40, ALF51-BN-26N50, ALF51-BN-46E40, ALF51-BN-86E40, ALF51-EN-26E30, ALF51-EN-26E40, ALF51-TN-26E30, ALF51-TN-26E40, ALF51-TN-46E40, ALF51-TN-86E40

1,8" Mainboards

PRODUKT-FEATURES

// 1,8" Industrie-Mainboards
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Celeron N3350]
// SoC (System-On-Chip)
// [2 GB | 4 GB | 8 GB]
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 1 x USB (intern)
// 64 GB eMMC
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI ALF51

Allgemein
SKU / ArtikelnummerALF51ALF51-BN-26E30, 770-ALF511-100G, ALF51-BN-26E40, 770-ALF511-000G, ALF51-BN-26N50, 770-ALF511-200G, ALF51-BN-46E40, 770-ALF511-700G, ALF51-EN-26E30, 770-ALF511-400G, ALF51-EN-26E40, 770-ALF511-300G, ALF51-TN-26E30, 770-ALF511-600G, ALF51-TN-26E40, 770-ALF511-500G, ALF51-TN-46E40, 770-ALF511-800G, ALF51-BN-86E40, 770-ALF511-900G, ALF51-TN-86E40, 770-ALF511-A00G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-ALF511-000G, 770-ALF511-100G, 770-ALF511-200G, 770-ALF511-300G, 770-ALF511-400G, 770-ALF511-500G, 770-ALF511-600G, 770-ALF511-700G, 770-ALF511-800G, 770-ALF511-900G, 770-ALF511-A00G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Apollo Lake
NummerIntel Atom x5-E3930, Intel Atom x5-E3940, Intel Celeron N3350
CPU Kerne2 St, 4 St
Threads2 St, 4 St
SockelBGA 1296
Basis Frequenz1,1 GHz, 1,3 GHz, 1,6 GHz
Max. Turbo-Taktfrequenz1,8 GHz, 2,4 GHz
Cache2 MB
Thermal Design Power (TDP)6 W, 6,5 W, 9,5 W
Lithographie14 nm
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Frequenz2400 MHz
Maximaler Ausbau8 GB
Speicher onBoard2 GB, 4 GB, 8 GB
StorageEmbedded MultiMedia Card (eMMC)64 GB
BIOSInsyde SPI 128 Mbit
StorageEmbedded MultiMedia Card (eMMC) 64 GB
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 11.1, OGL ES 3.0, OpenCL 1.2, OpenGL 4.2
HW DecodeAVC / H.264, HEVC / H.265, MPEG2, MPEG4, VC1 / WMV9, VP 8
HW EncodeAVC / H.264, MPEG2, MPEG4
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
Netzwerk
G-LANControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

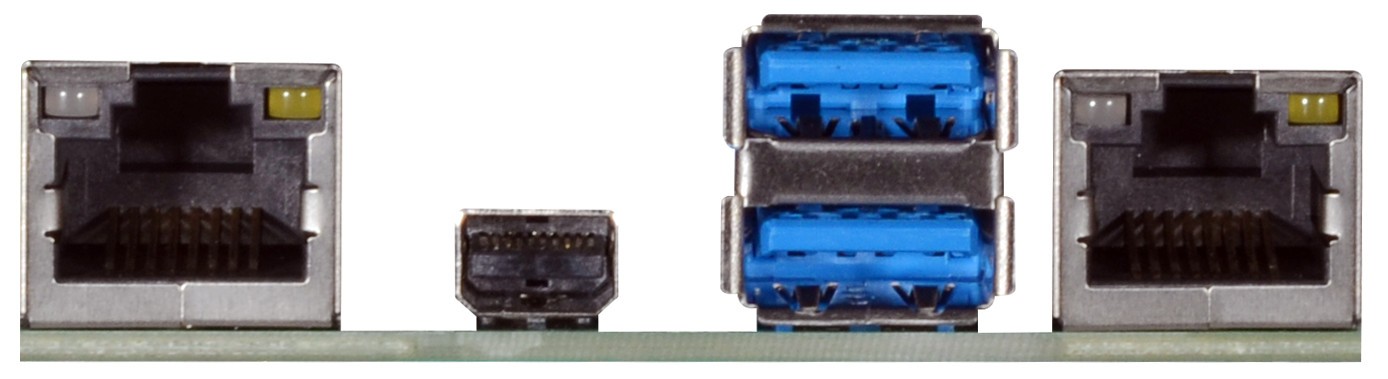

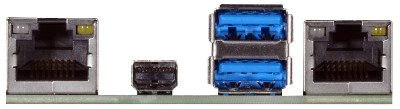

Externe I/O (Rückseite)
AnzeigeMini-DP++1 St
EthernetRJ-452 St
USBUSB v3.1 Gen. 12 St
Interne I/O
USBUSB v2.0Ports (1.27 mm Pitch)1 St
SeriellRS-232 / 422 / 485Ports (1.27 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)fTPM 2.0 (Firmware Simulation)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
Anschluss2 Pin Anschluss (vertikal)
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 70°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktor1,8"
Breite84 mm
Tiefe55 mm
Höhe16,34 mm
MTBFMTBF 25°C868.962 h
MTBF 45°C638.889 h
MTBF 60°C465.382 h
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1/2019
Voraussichtlich bisQ4/2031
Herstellergarantie
Herstellergarantie3 Jahre
