2.5" Mainboards
// 2,5" Industrie-Mainboards
// [NXP i.MX 8M Dual | NXP i.MX 8M Dual-I | NXP i.MX 8M Quad Plus | NXP i.MX 8M Quad-I]
// SoC (System-On-Chip)
// [4 GB | 6 GB]
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// 4 x USB (internal)
// 1 x Seriell I/O
// 16 GB eMMC
// Digital I/O (10-Bit)
// 1 x Mini-PCIe
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

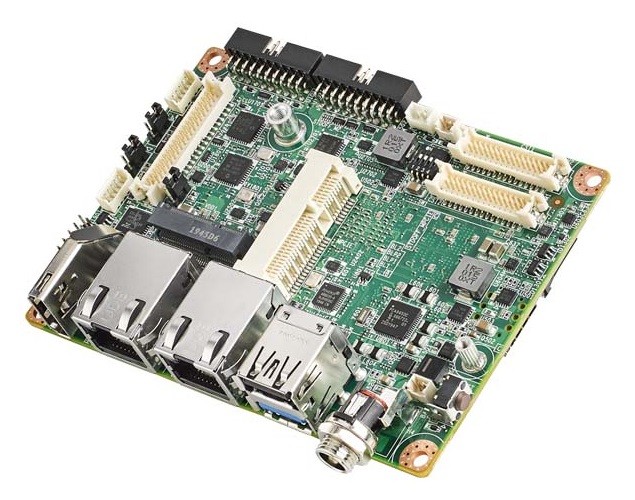

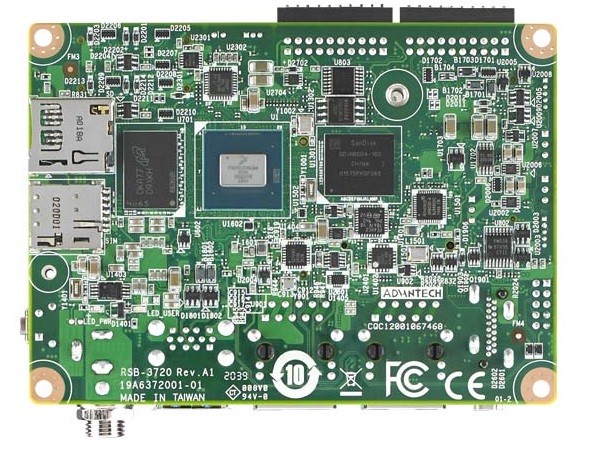

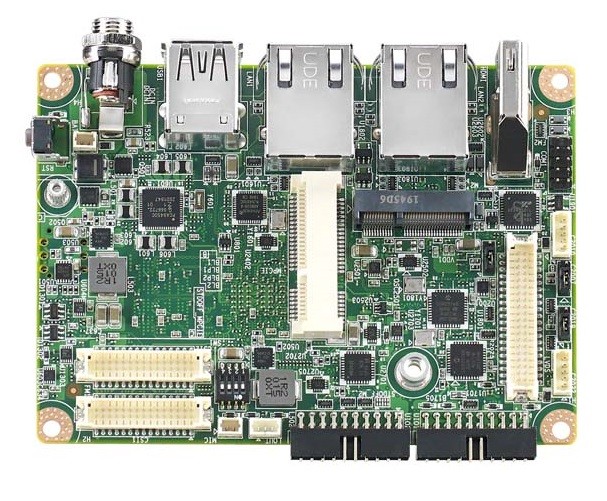

Basismodul: Advantech RSB-3720
| Allgemein | ||||
| SKU / Artikelnummer | RSB-3720 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A53 | ||
| Nummer | NXP i.MX 8M Dual, NXP i.MX 8M Dual-I, NXP i.MX 8M Quad Plus, NXP i.MX 8M Quad-I | |||
| CPU Kerne | 2 St, 4 St | |||
| Max. Turbo-Taktfrequenz | 1,6 GHz, 1,8 GHz | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| DIMM Datarate | 4000 MT/s | |||
| Speicher onBoard | 4 GB, 6 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Grafik | ||||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Version | 2.0a | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | Audio, PCIe ×1 (Gen. 2), SDIO, UART, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | Micro-SD | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8211FSI (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

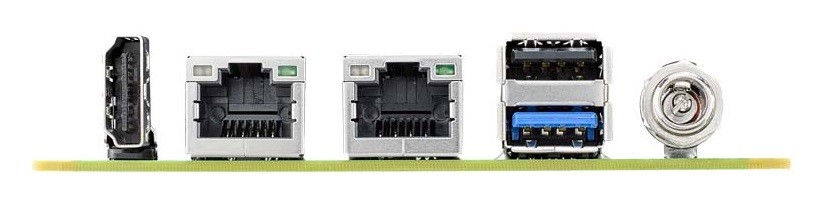

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.0 | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 3 St | |
| USB v3.2 | Generation | Gen. 1 | ||
| Interface | 1 St | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Digital I/O | Bits | 10-Bit | 1 St | |
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Image Capture Interfaces | Kamera Eingang 1 | Anzahl | 2 St | |
| Lanes | 4 St | |||
| Standard | MIPI CSI-2 | |||
| MIPI-DSI (Display Serial Interface) | 1 St | |||
| CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
| Protokoll | CAN 2.0A, CAN 2.0B, CAN-FD | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Stromaufnahme Typisch | 7,13 W | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 3.0 | ||
| Android | Release | 12 | ||
| Unterstützte BS | Android, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 2,5" | ||
| Breite | 100 mm | |||
| Tiefe | 72 mm | |||
| Höhe | 19 mm | |||
| Gewicht | 50 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
