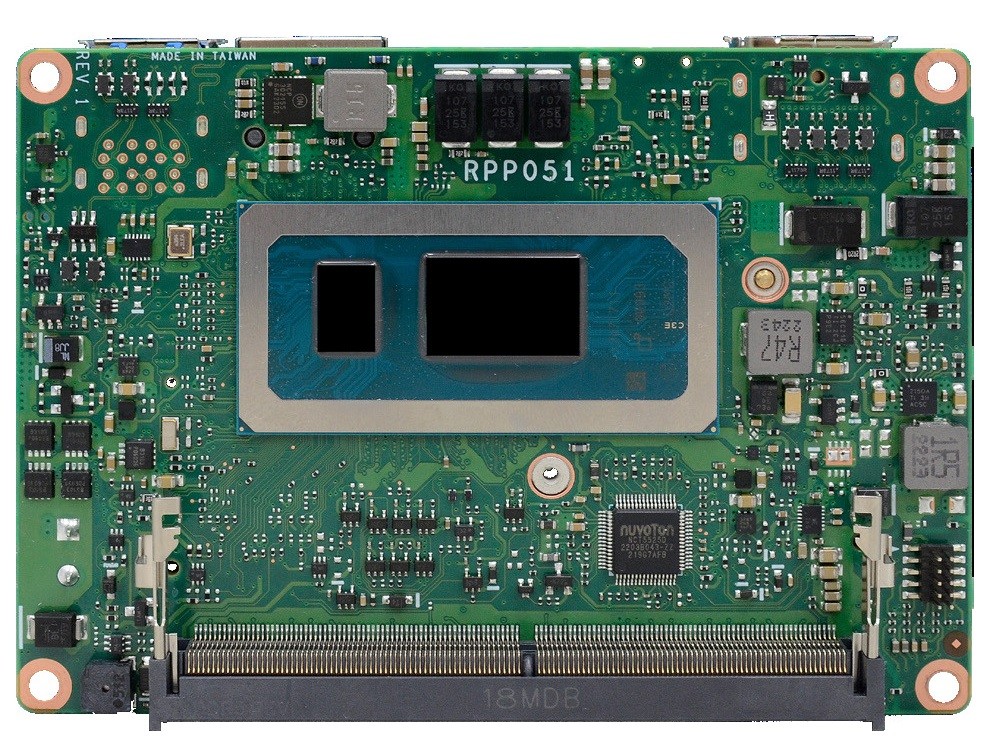

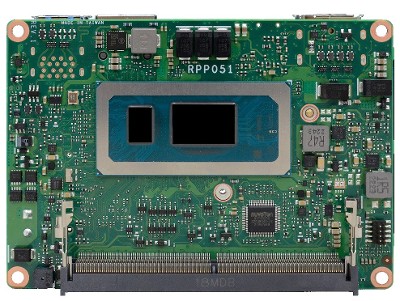

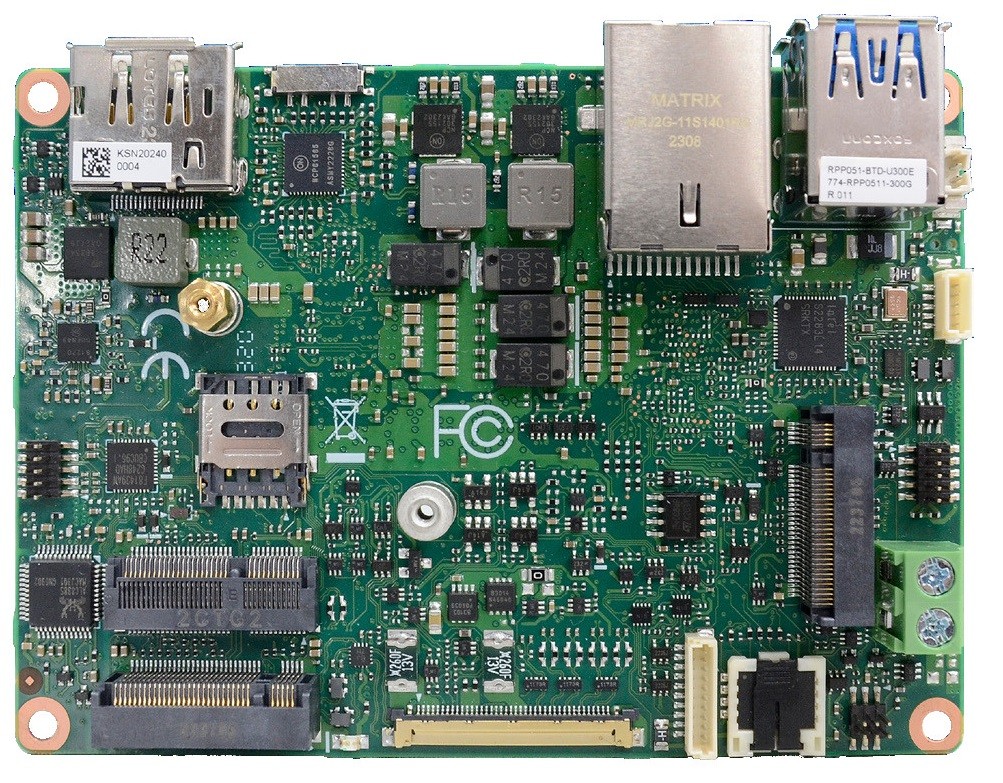

DFI RPP051

RPP051-BTD-1315UE, RPP051-BTD-1345UE, RPP051-BTD-1365UE, RPP051-BTD-U300E, RPP051-ETD-1315UE, RPP051-ETD-1345UE, RPP051-ETD-1365UE, RPP051-ETD-U300E, RPP051-TCD-1315URE, RPP051-TCD-1345URE, RPP051-TCD-1365URE

2.5" Mainboards

PRODUKT-FEATURES

// Pico-ITX Industrie-Mainboards
// [Intel Core i3-1315UE | Intel Core i3-1315URE | Intel Core i5-1345UE | Intel Core i5-1345URE | Intel Core i7-1365UE | Intel Core i7-1365URE | Intel U300E]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 1 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 2 x USB (intern)
// Digital I/O (8-Bit)
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI RPP051

Allgemein
	SKU / Artikelnummer			RPP051
Produktgrunddaten
	Hersteller			DFI
	Produkt-ID			770-RPP0511-000G, 770-RPP0511-100G, 770-RPP0511-200G, 770-RPP0511-300G, 770-RPP0511-400, 770-RPP0511-500G, 770-RPP0511-600G, 770-RPP0511-700G, 770-RPP0511-800G, 770-RPP0511-900G, 770-RPP0511-A00G
System
	Prozessor	Vertikales Segment		Embedded
		Serie		Intel Raptor Lake
		Nummer		Intel Core i3-1315UE, Intel Core i3-1315URE, Intel Core i5-1345UE, Intel Core i5-1345URE, Intel Core i7-1365UE, Intel Core i7-1365URE, Intel U300E
		CPU Kerne		5 St, 6 St, 10 St
		Threads		6 St, 8 St, 12 St
		Sockel		BGA 1744
		Basis Frequenz		1,1 GHz, 1,2 GHz, 1,4 GHz, 1,7 GHz
		Performance-core Max Turbo Frequenz		4,3 GHz, 4,5 GHz, 4,6 GHz, 4,9 GHz
		Efficient-core Max Turbo Frequenz		3,2 GHz, 3,3 GHz, 3,4 GHz, 3,7 GHz
		Cache		8 MB, 10 MB, 12 MB
		Thermal Design Power (TDP)		15 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Aufbau		262 Pin SO-DIMM DDR5
		DIMM Type		Unbuffered SO-DIMM
		Frequenz		4800 MHz
		Steckplätze		1 St
		Maximaler Ausbau		32 GB
		ECC		wird nicht unterstützt
	BIOS			AMI SPI 256 Mbit
Grafik
	Prozessor			Intel Iris Xe Graphics, Intel UHD Graphics
	Bildschirme (Multidisplay)			2 Displays
	Displayport	Maximale Auflösung		4096 x 2304 bei 60 Hz
		Dual Mode		Ja (DP++)
	eDP (embedded Display Port)	Maximale Auflösung		4096 x 2160 bei 120 Hz
Erweiterung
	M.2	Slot 1	Key ID	E
			Interface	PCIe ×1 (Gen. 3), USB 2.0
			Unterstütze Abmaße	2230
		Slot 2	Key ID	B
			Interface	PCIe ×2, SATA III, USB 2.0
			Unterstütze Abmaße	2242, 3042
		Slot 3	Key ID	B
			Interface	4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 3.2 Gen1
			Unterstütze Abmaße	2242, 3042
		M.2 Key IDs		B, E
	SIM	Anzahl		1 St
		Formfaktor (Slot)		Nano SIM
	Storage			M.2
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	1 St
	Netzwerk			1x G-LAN

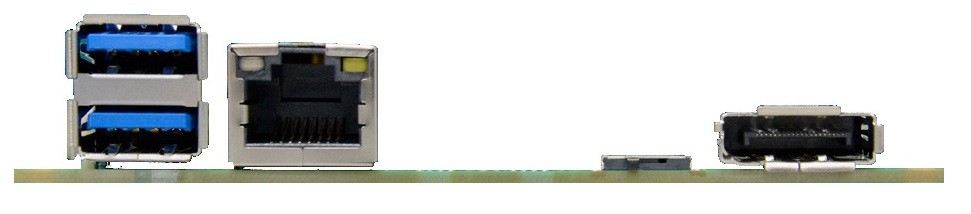

Externe I/O (Rückseite)
	Anzeige	DP++		1 St
	Ethernet	RJ-45		1 St
	USB	USB v3.2 (Gen 2)		2 St
Interne I/O
	USB	USB v2.0	Ports (1.27 mm Pitch)	2 St
	Seriell	RS-232 / 422 / 485	Ports (1.27 mm Pitch)	1 St
	Anzeige	eDP (embedded Display Port) Lanes		1 St
	Digital I/O	Bits	8-Bit	1 St
	SMBus			1 St
	Audio	Anschluss		2.00 mm Pitch
		Line-Out		1 St
		Mic-In		1 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
	Trusted Platform Modul (TPM)			fTPM 2.0 (Firmware Simulation)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Nein
			Bereich	12V
			Anschluss	2 Pin Terminal Stecker
	Stromversorgung - Eingang			DC: 12V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
Betriebssysteme / Software
	Windows	Windows 11		Wird unterstützt
	Windows Embedded	Windows 10 Enterprise IoT LTSC (2019)		wird unterstützt
	Linux	Distribution		Linux
	Unterstützte BS			Linux, Windows, Windows Embedded
Kühlung
	Umsetzung			Passiv
Mechanik / Umgebung
	Temperatur	Betrieb		-5° bis 65°C, -30° bis 80°C, -40° bis 85°C
		Lagerung		-40° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 90%, nicht kondensierend
		Lagerung		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		Pico-ITX
		Breite		100 mm
		Tiefe		72 mm
		Höhe		27,41 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	Weitere Zertifikate / Konformitäten			UKCA
	RoHS konform			Ja

DFI RPP051

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

DFI RPP051-BTD-1315UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-BTD-1345UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-BTD-1365UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-BTD-U300E Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-ETD-1315UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-ETD-1345UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-ETD-1365UE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-ETD-U300E Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-TCD-1315URE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-TCD-1345URE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-TCD-1365URE Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI RPP051-BTD-1315UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i3-1315UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i3-1315UE
		CPU Kerne		6 St
		Threads		8 St
		Basis Frequenz		1,2 GHz
		Cache		10 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-5° bis 65°C
Produktgrunddaten	Produkt-ID			770-RPP0511-200G
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
DFI RPP051-BTD-1345UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i5-1345UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i5-1345UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,4 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,6 GHz
		Efficient-core Max Turbo Frequenz		3,4 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-5° bis 65°C
Produktgrunddaten	Produkt-ID			770-RPP0511-100G
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
DFI RPP051-BTD-1365UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i7-1365UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i7-1365UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,9 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-5° bis 65°C
Produktgrunddaten	Produkt-ID			770-RPP0511-000G
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
DFI RPP051-BTD-U300E Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel U300E, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel U300E
		CPU Kerne		5 St
		Threads		6 St
		Basis Frequenz		1,1 GHz
		Cache		8 MB
		Performance-core Max Turbo Frequenz		4,3 GHz
		Efficient-core Max Turbo Frequenz		3,2 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-5° bis 65°C
Produktgrunddaten	Produkt-ID			770-RPP0511-300G
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
DFI RPP051-ETD-1315UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i3-1315UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i3-1315UE
		CPU Kerne		6 St
		Threads		8 St
		Basis Frequenz		1,2 GHz
		Cache		10 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-30° bis 80°C
Produktgrunddaten	Produkt-ID			770-RPP0511-600G
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-ETD-1345UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i5-1345UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i5-1345UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,4 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,6 GHz
		Efficient-core Max Turbo Frequenz		3,4 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-30° bis 80°C
Produktgrunddaten	Produkt-ID			770-RPP0511-500G
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-ETD-1365UE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i7-1365UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i7-1365UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,9 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-30° bis 80°C
Produktgrunddaten	Produkt-ID			770-RPP0511-400
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-ETD-U300E Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel U300E, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel U300E
		CPU Kerne		5 St
		Threads		6 St
		Basis Frequenz		1,1 GHz
		Cache		8 MB
		Performance-core Max Turbo Frequenz		4,3 GHz
		Efficient-core Max Turbo Frequenz		3,2 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-30° bis 80°C
Produktgrunddaten	Produkt-ID			770-RPP0511-700G
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-TCD-1315URE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i3-1315URE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i3-1315URE
		CPU Kerne		6 St
		Threads		8 St
		Basis Frequenz		1,2 GHz
		Cache		10 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-RPP0511-A00G
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-TCD-1345URE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i5-1345URE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i5-1345URE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,4 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,6 GHz
		Efficient-core Max Turbo Frequenz		3,4 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-RPP0511-900G
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
DFI RPP051-TCD-1365URE Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Pico-ITX Industrie-Mainboards, Intel Core i7-1365URE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, 1 x G-LAN (Rückseite), 2 x USB (Rückseite), 2 x USB (intern), Digital I/O (8-Bit), Stromversorgung DC 12V
System	Prozessor	Nummer		Intel Core i7-1365URE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,9 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Produktgrunddaten	Produkt-ID			770-RPP0511-800G
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
