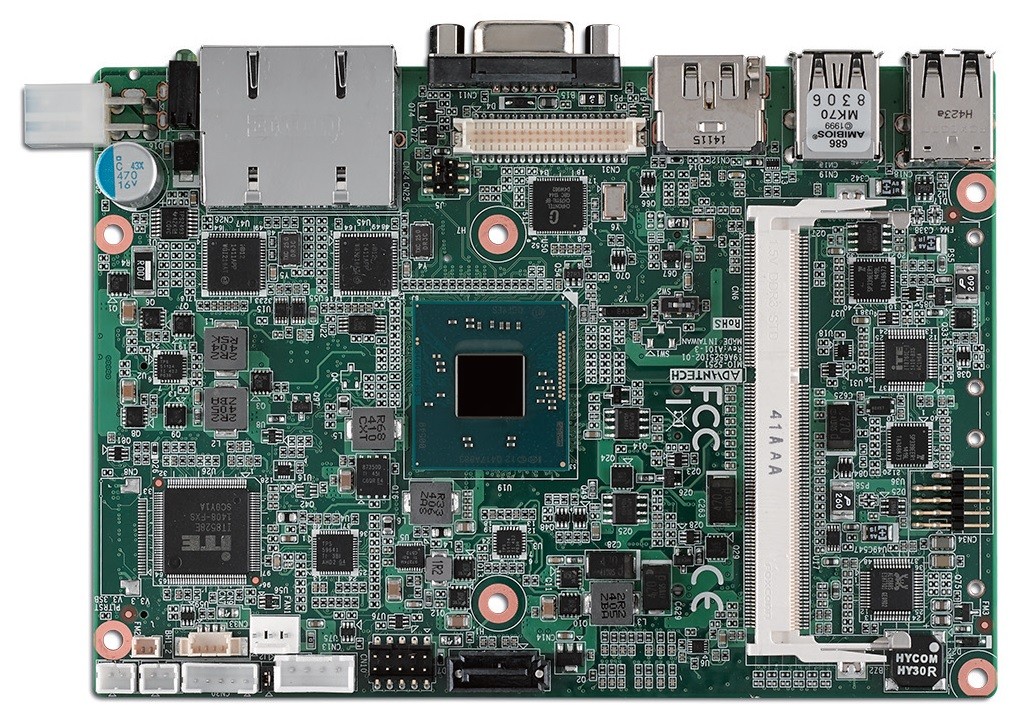

Advantech MIO-5251

MIO-5251E-S3A1E, MIO-5251EW-S9A1E, MIO-5251J-U0A1E, MIO-5251JZ-2GA1E, MIO-5251JZ2-2GA1E

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Atom E3825 | Intel Atom E3845 | Intel Celeron J1900]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 1 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech MIO-5251

Allgemein
SKU / ArtikelnummerMIO-5251MIO-5251E-S3A1E, MIO-5251EW-S9A1E, MIO-5251J-U0A1E, MIO-5251JZ-2GA1E, MIO-5251JZ2-2GA1E
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Bay Trail
NummerIntel Atom E3825, Intel Atom E3845, Intel Celeron J1900
CPU Kerne2 St, 4 St
Threads2 St, 4 St
SockelBGA 1170
Basis Frequenz1,33 GHz, 1,91 GHz, 2 GHz
Max. Turbo-Taktfrequenz2,42 GHz, -
Cache1 MB, 2 MB
Thermal Design Power (TDP)6 W, 10 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate1066 (DDR3) MT/s, 1333 MT/s
Steckplätze1 St
Maximaler Ausbau8 GB
ECCwird nicht unterstützt
Speicher onBoard2 GB, -
BIOSAMI UEFI 64 Mbit SPI
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung2560 x 1600 bei 60 Hz
HDMIMaximale Auflösung1920 x 1080 bei 60 Hz
Version1.4a
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
Erweiterung
Mini-PCIeVolle BautiefeAnzahl2 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

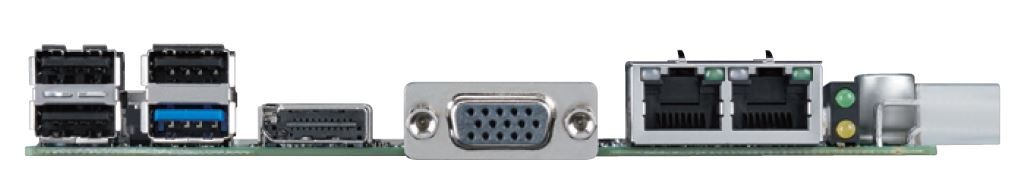

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
EthernetRJ-452 St
USBUSB v2.03 St
USB v3.01 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)1 St
SeriellRS-232Ports (Sonderanschluss)2 St
RS-232 / 422 / 485Ports (Sonderanschluss)2 St
AnzeigeLCD- / InverterstromJa
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
I²C1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Line-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)1 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
Anschluss4 Pin Anschluss (vertikal)
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 8 (64-bit)wird unterstützt
Windows EmbeddedWES7Ewird unterstützt
WE8Swird unterstützt
Windows 10 Enterprise IoT LTSB (2016)wird unterstützt
LinuxDistributionUbuntu 14.04
Unterstützte BSLinux, Windows, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 80°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe102 mm
Höhe27,4 mm
Gewicht500 g
StatusanzeigenStorage1 St
Power1 St
Zubehörmit Passive CPU Heatsink (19 mm) Part No.1960062791T001, mit Passive CPU Heatsink (29 mm) Part No.1960066556T001
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
