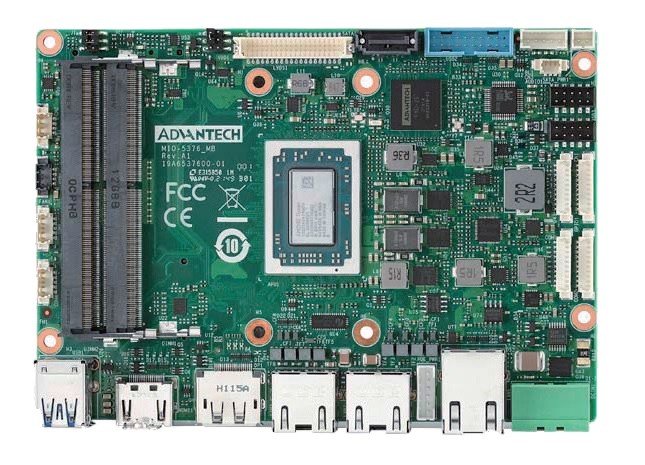

Advantech MIO-5376

MIO-5376R-P5A1

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// LVDS
// 3 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 3 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech MIO-5376

Allgemein
SKU / ArtikelnummerMIO-5376MIO-5376R-P5A1, MIO-5376R-P6A1
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieAMD Ryzen Embedded R2000
NummerAMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514
CPU Kerne4 St
Threads4 St, 8 St
Basis Frequenz2,1 GHz
Max. Turbo-Taktfrequenz3,5 GHz, 3,7 GHz
Grundleistungsaufnahme des Prozessors12 W
Maximale Turbo-Leistungsaufnahme25 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
Frequenz2666 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 256 Mbit SPI
Grafik
ProzessorAMD Radeon HD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.4a
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
Erweiterung
M.2Slot 1Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.2 Gen1
Unterstütze Abmaße3042, 3052
Slot 3Key IDM
InterfacePCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2280
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl3 St
Netzwerk3x G-LAN

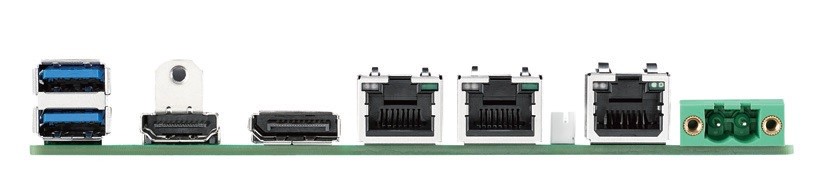

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
EthernetRJ-453 St
USBUSB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
USB v3.2Key-A Header (20-Pin)1 St
SeriellRS-232Ports (Sonderanschluss)2 St
RS-232 / 422 / 485Ports (Sonderanschluss)2 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
I²C1 St
CAN BusVersion 2.0B (mit Isolation)1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Line-Out1 St
Mic-In1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
Anschluss2 Pin Terminal Stecker
Stromversorgung - EingangDC: 12~24V
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung0° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung5 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe102 mm
VibrationVibration3G, 10~500 Hz
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
