3,5" Mainboards
// 3,5" Industrie-Mainboards
// [Intel Core Ultra 5 325 | Intel Core Ultra 7 355 | Intel Core Ultra 7 356H | Intel Core Ultra X7 Processor 358H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Power Supply DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

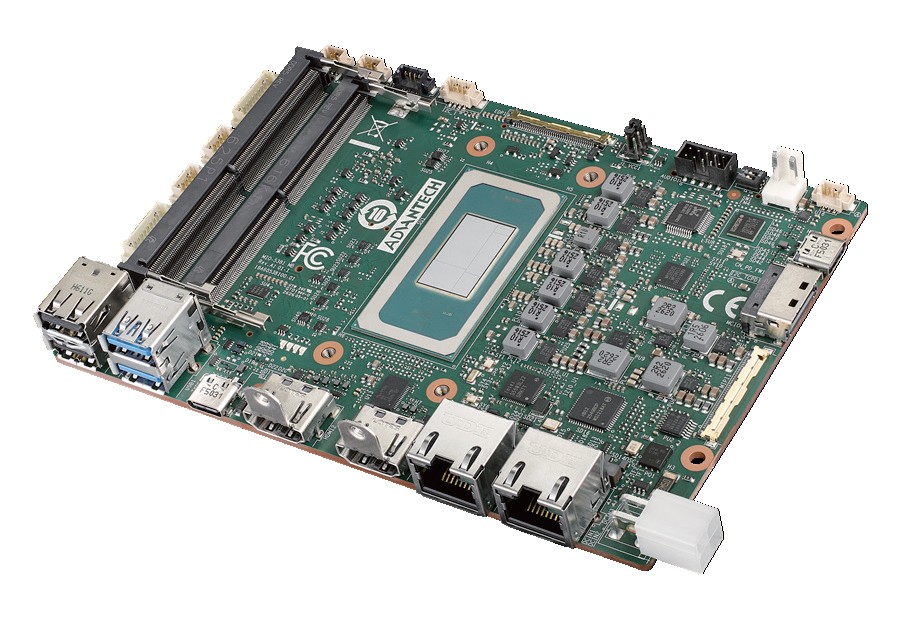

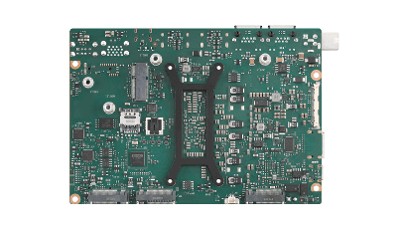

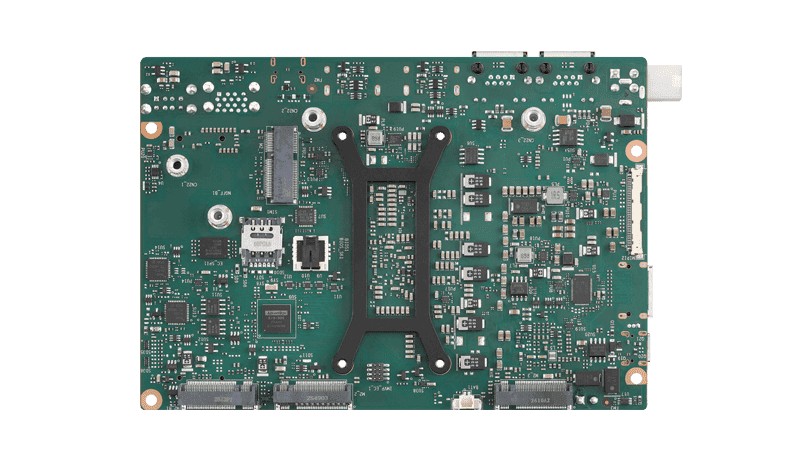

Basismodul: Advantech MIO-5381
| Allgemein | ||||
| SKU / Artikelnummer | MIO-5381 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Panther Lake | ||
| Nummer | Intel Core Ultra 5 325, Intel Core Ultra 7 355, Intel Core Ultra 7 356H, Intel Core Ultra X7 Processor 358H | |||
| CPU Kerne | 8 St, 16 St | |||
| Threads | 8 St, 16 St | |||
| Sockel | BGA 2540 | |||
| Performance-core Grundtaktfrequenz | 1,9 GHz, 2,1 GHz, 2,3 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,7 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,5 GHz, 1,6 GHz, 1,7 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,4 GHz, 3,5 GHz | |||
| Cache | 12 MB, 18 MB | |||
| Thermal Design Power (TDP) | 15 W, 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 7200 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 128 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6694B | |
| Grafik | ||||
| Prozessor | Intel Arc B390, Intel Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| Version | 2.0 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 5) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 4 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Formfaktor (Slot) | Nano SIM | ||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Anzeige | DP USB-C | 1 St | ||

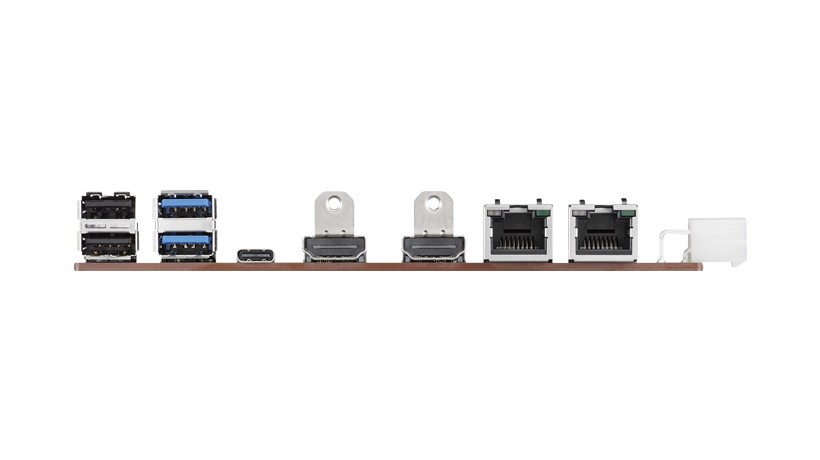

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 1 St | ||
| RJ-45 mit OOB | 1 St | |||
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 2, Type A) | 2 St | |||
| USB v4.0 Type C | Stück | 1 St | ||
| Tunneling | Display Port v.1.4 | |||
| Interne I/O | ||||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | eDP (embedded Display Port) Lanes | 4 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | Anzahl | 2 St | |
| CAN Bus | Channel | 2 St | ||
| Protokoll | CAN-FD | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Mini Cool Edge IO (MCIO) | 4i | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | ATX Anschlussstecker | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 11 IoT | wird unterstützt | ||
| Linux | Distribution | Ubuntu 26.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung), Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146 mm | |||
| Tiefe | 102 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Zubehör | 1x Power cable 3-pin 183cm, EU type | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
