3,5" Mainboards
// 3,5" Industrie-Mainboards
// [Rockchip RK3568 | Rockchip RK3568J]
// SoC (System-On-Chip)
// [2 GB | 4 GB]
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// 2 x USB (internal)
// 3 x Seriell I/O
// [16 GB | 32 GB] eMMC
// 1 x Mini-PCIe
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

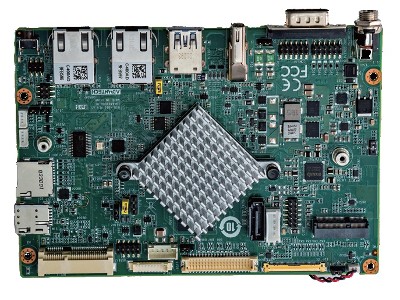

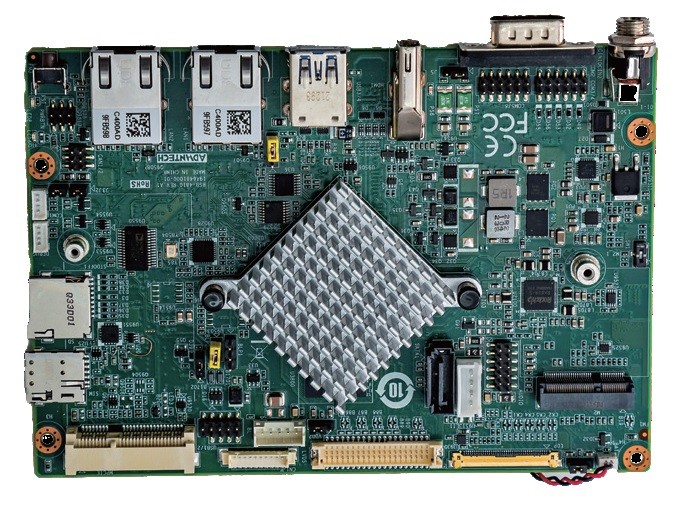

Basismodul: Advantech RSB-4810
Allgemein | ||||
SKU / Artikelnummer | RSB-4810 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Serie | ARM Cortex-A55 | ||
Nummer | Rockchip RK3568, Rockchip RK3568J | |||
CPU Kerne | 4 St | |||
Max. Turbo-Taktfrequenz | 2 GHz | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR4 | ||
Maximaler Ausbau | 4 GB | |||
Speicher onBoard | 2 GB, 4 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 16 GB, 32 GB | ||
Grafik | ||||
HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Version | 2.0 | |||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | E | |
Interface | PCIe ×1 (Gen. 3), SDIO, UART, USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | E | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | Micro-SD | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8211FSI (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

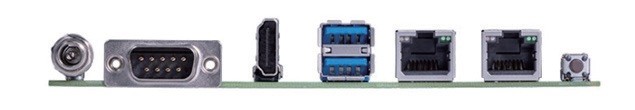

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 1 St | |
USB | USB v3.0 | 2 St | ||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
Seriell | RS-232 | Ports (Sonderanschluss) | 3 St | |
RS-232 / 485 | Ports (Sonderanschluss) | 2 St | ||
Anzeige | LVDS | Single Channel | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 6-Bit | 1 St | |
DIO Power | 4-Pin (2 mm Pitch) | |||
I²C | 1 St | |||
CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
Audio | Anschluss | 2.00 mm Pitch | ||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
Stromanschluss (onboard) | 1 St | |||
Debug-Port | wird unterstützt | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V | |||
Anschluss | Hohlstecker (verschraubt) | |||
Stromversorgung - Eingang | DC: 12V | |||
Stromaufnahme Maximal | 13 W | |||
Betriebssysteme / Software | ||||
Linux | Distribution | Debian 10 | ||
Android | Release | 12 | ||
Unterstützte BS | Android, Linux | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | 3,5" | ||
Breite | 146 mm | |||
Tiefe | 102 mm | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja |
