3,5" Mainboards
Produkt ist EOL (End Of Life)!
// 3,5" Industrie-Mainboards
// [Intel Atom E3845 | Intel Celeron J1900]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x VGA
// 1 x HDMI
// LVDS
// 2 x G-LAN
// 2 x USB
// 6 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Power Supply DC 12~26V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

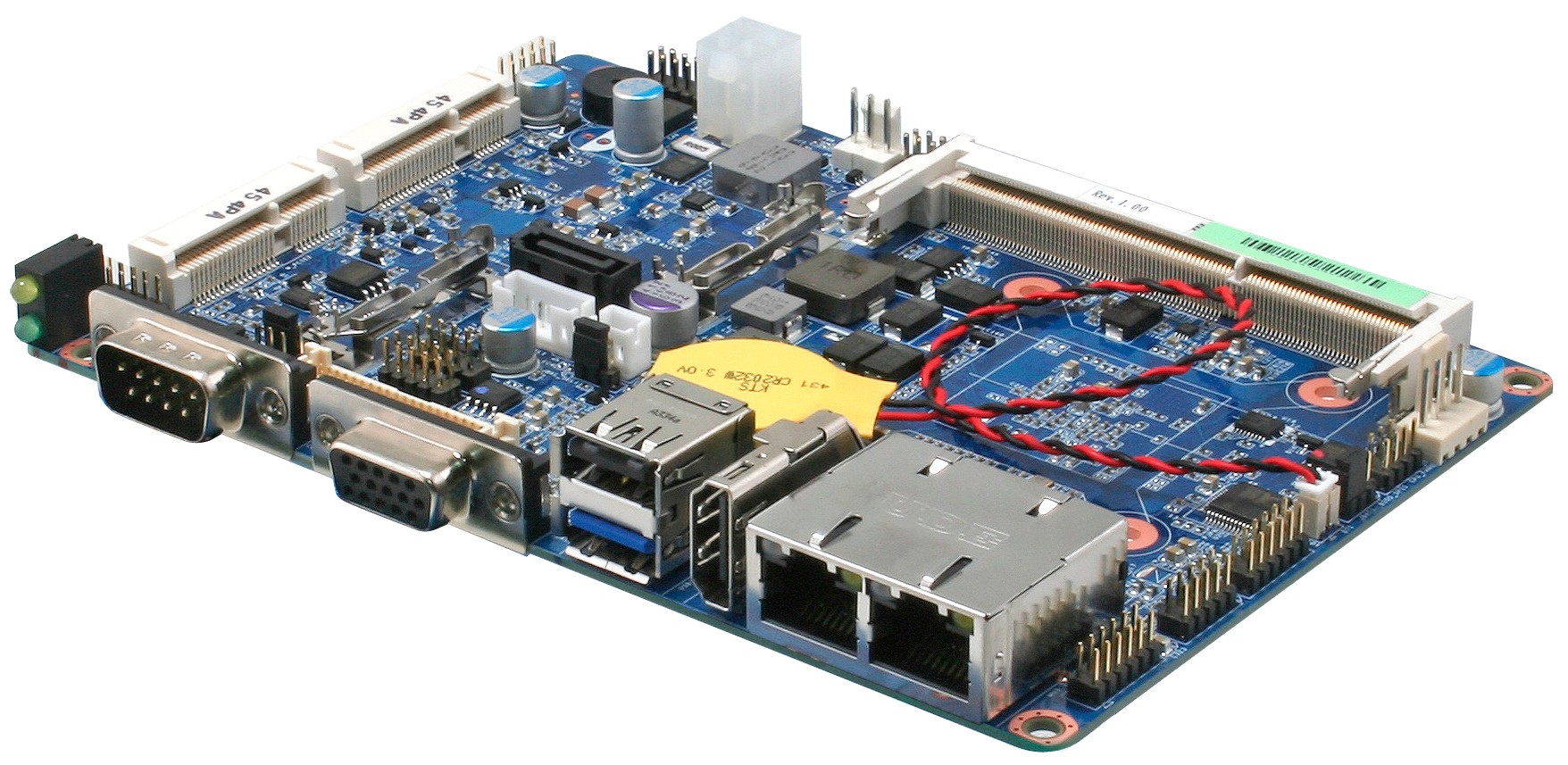

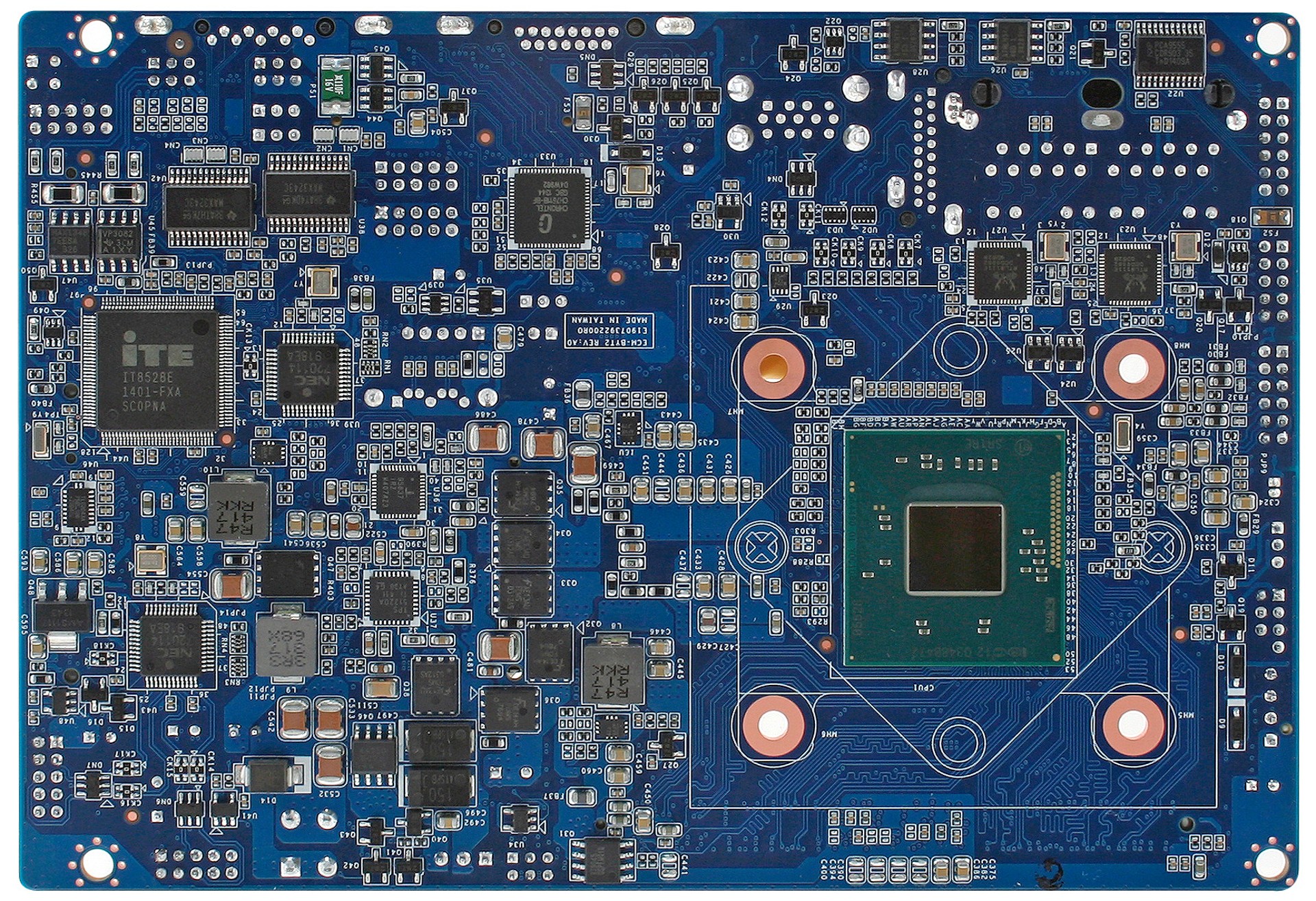

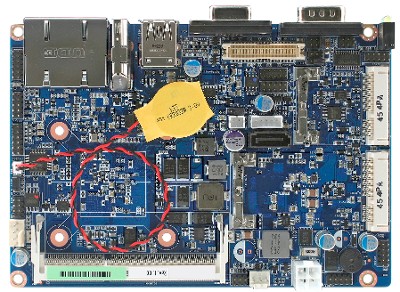

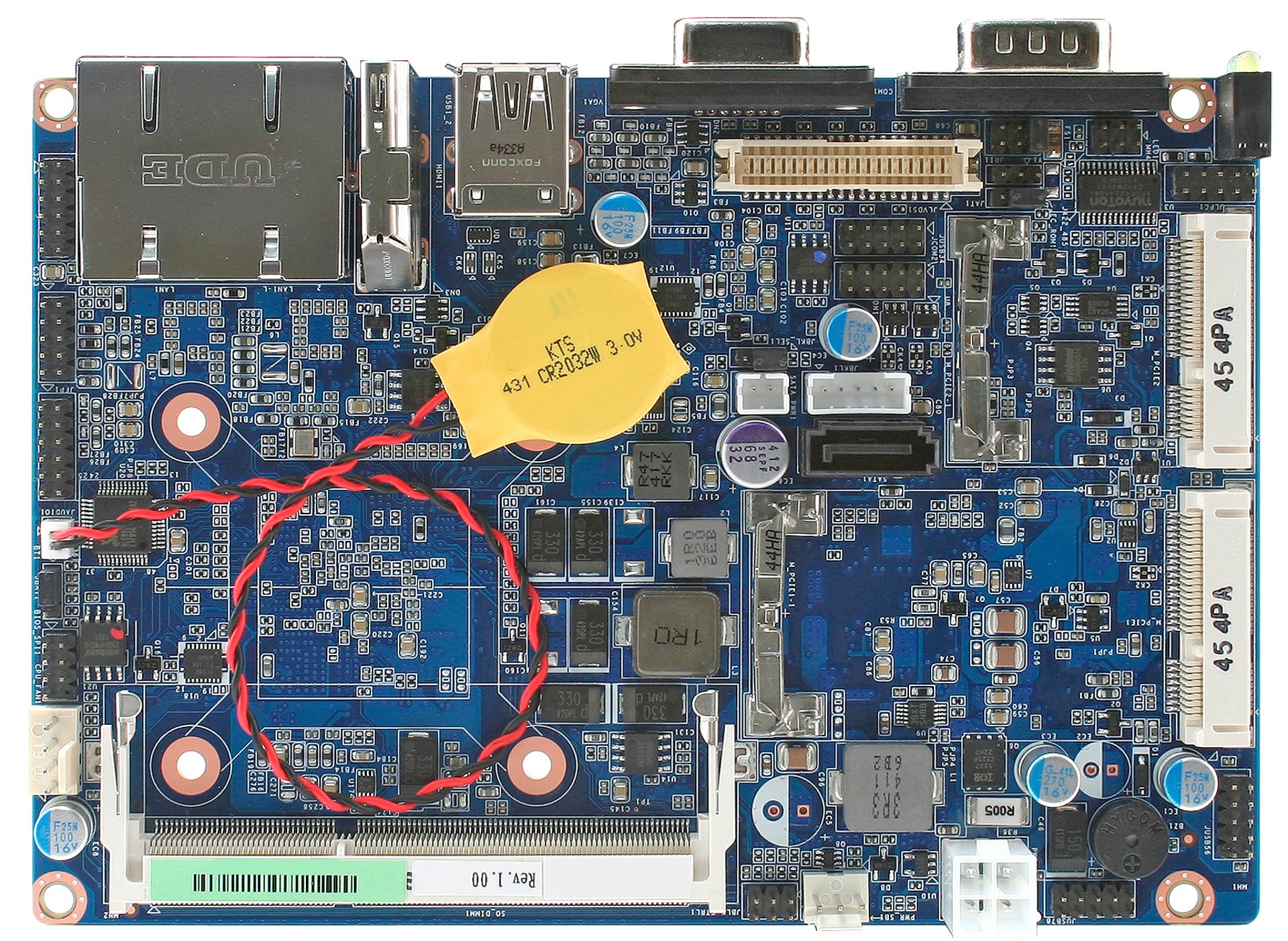

Basismodul: Avalue ECM-BYT2
Allgemein | ||||
SKU / Artikelnummer | ECM-BYT2 | |||
Produktgrunddaten | ||||
Hersteller | Avalue | |||
System | ||||
Prozessor | Serie | Intel Bay Trail | ||
Nummer | Intel Atom E3845, Intel Celeron J1900 | |||
CPU Kerne | 4 St | |||
Threads | 4 St | |||
Sockel | BGA 1170 | |||
Basis Frequenz | 1,91 GHz, 2 GHz | |||
Cache | 0,5 MB, 2 MB | |||
Thermal Design Power (TDP) | 10 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Frequenz | 1066 / 1333 MHz | |||
Steckplätze | 1 St | |||
Maximaler Ausbau | 8 GB | |||
BIOS | AMI UEFI 64 Mbit SPI | |||
I/O Controller | Controller 1 | I/O Controller | ITE IT8528E / FX | |
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 2560 x 1080 bei 60 Hz | ||
HDMI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Bits | 24 Bit | |||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
Volle Bautiefe | Anzahl | 1 St | ||
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Audio | ||||
Chipsatz | Realtek ALC892 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8111E (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

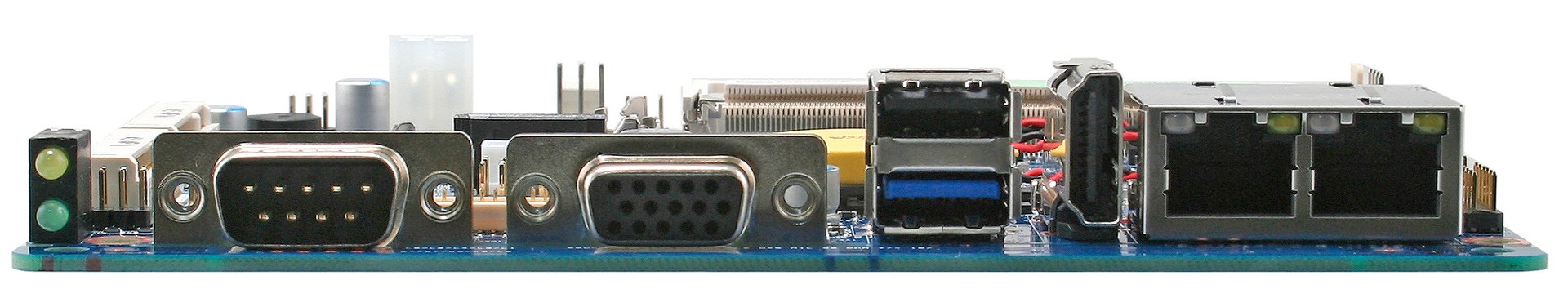

Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 1 St | ||
USB v3.0 | 1 St | |||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 6 St | |
Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
Anzeige | LVDS | Dual Channel | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~26V | |||
Anschluss | 4 Pin Anschluss (vertikal) | |||
Stromversorgung - Eingang | DC: 12~26V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -40° bis 75°C | |||
Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | 3,5" | ||
Breite | 101 mm | |||
Tiefe | 146 mm | |||
Gewicht | 180 g | |||
Lebenszyklus | ||||
Voraussichtlich bis | 2020 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
