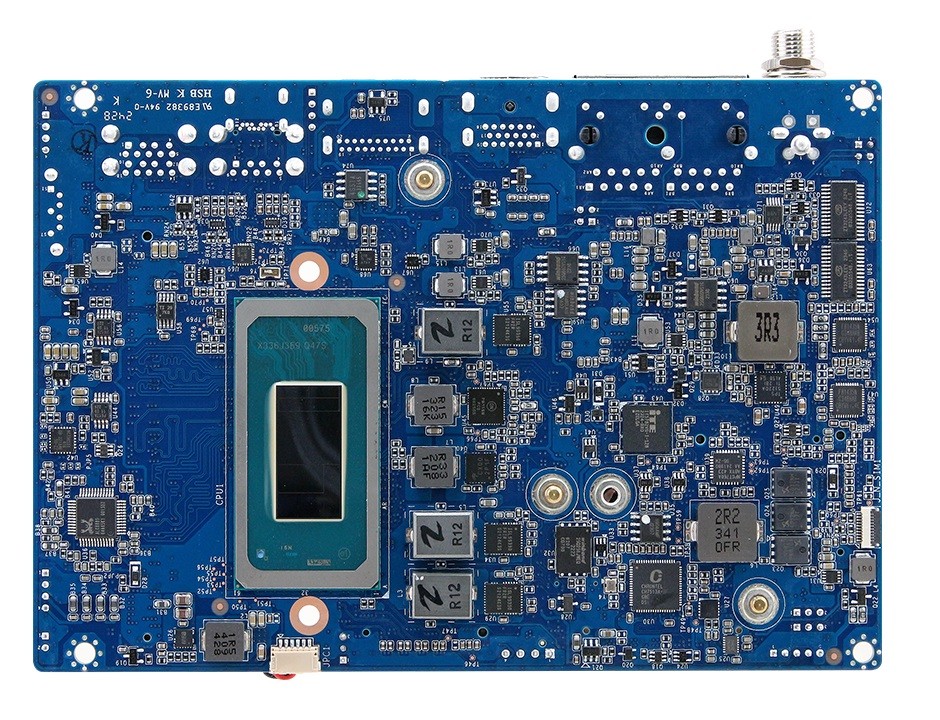

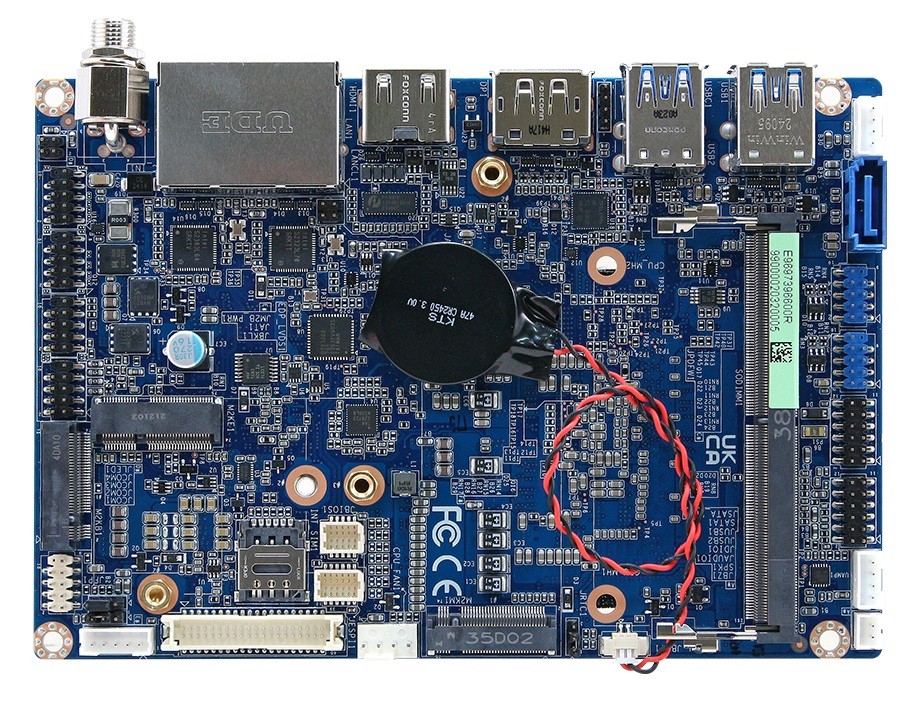

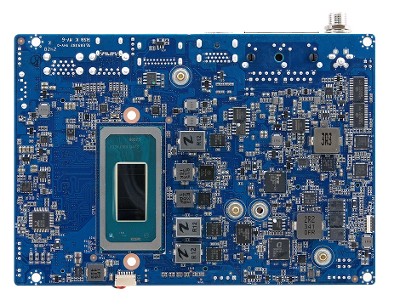

Avalue ECM-MTL

ECM-MTL-125H-A1R, ECM-MTL-125U-A1R

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 5 Prozessor 125U]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Avalue ECM-MTL

Allgemein
SKU / ArtikelnummerECM-MTLECM-MTL-125H-A1R, ECM-MTL-125U-A1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorVertikales SegmentMobile
SerieIntel Meteor Lake
NummerIntel Core Ultra 5 Prozessor 125H, Intel Core Ultra 5 Prozessor 125U
CPU Kerne12 St, 14 St
Threads14 St, 18 St
SockelBGA 2049
Performance-core Grundtaktfrequenz1,2 GHz, 1,3 GHz
Performance-core Max Turbo Frequenz4,3 GHz, 4,5 GHz
Efficient-core Grundtaktfrequenz0,7 GHz, 0,8 GHz
Efficient-core Max Turbo Frequenz3,6 GHz
Cache12 MB, 18 MB
Grundleistungsaufnahme des Prozessors15 W, 28 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz5600 MHz
Steckplätze1 St
Maximaler Ausbau48 GB
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerITE IT5782VG
Grafik
ProzessorIntel Arc Graphics, Intel Graphics
Bildschirme (Multidisplay)4 Displays
HDMIMaximale Auflösung3840 x 2160 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung7680 x 4320 bei 60 Hz
Version1.4a
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7513A-BF
eDP (embedded Display Port)Maximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 4)
Unterstütze Abmaße2280
Slot 2Key IDB
Interface5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1
Unterstütze Abmaße2242, 3042, 3052
Slot 3Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0, WLAN
Unterstütze Abmaße2230
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

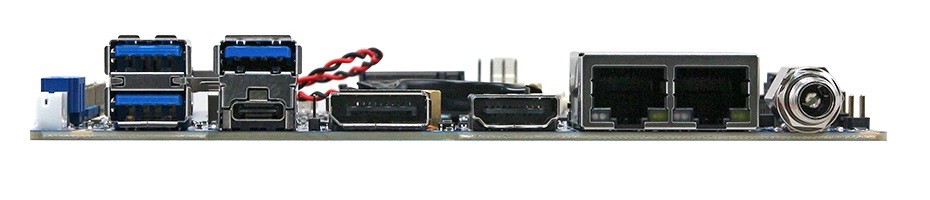

Externe I/O (Rückseite)
AnzeigeHDMI2 St
DP USB-C1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 1)1 St
USB v3.2 (Gen 2)2 St
USB v3.2 (Gen 2, Type C)1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT760AABYX
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangDC: 12~24V
Typ (Ausgang)DCBereich5V
AnschlussUSB Type C
Stromstärke3 A
Betriebssysteme / Software
WindowsWindows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe101 mm
Gewicht200 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
