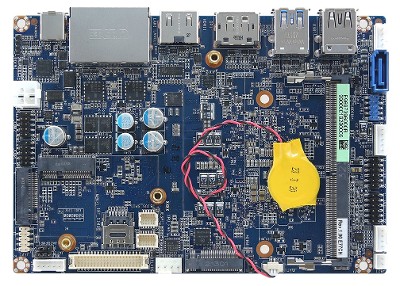

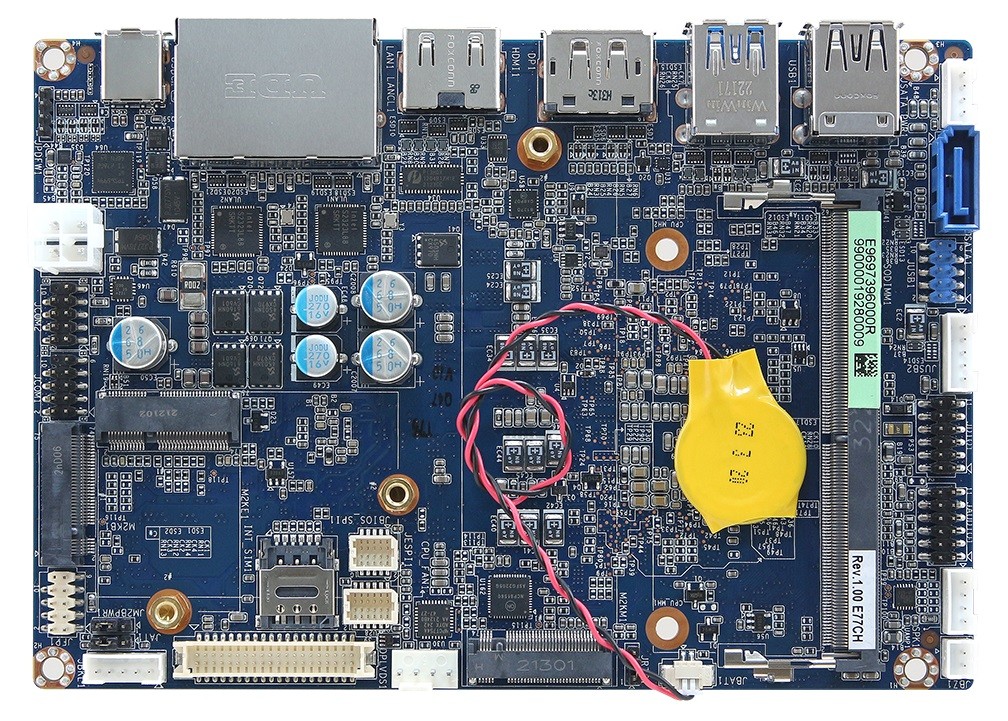

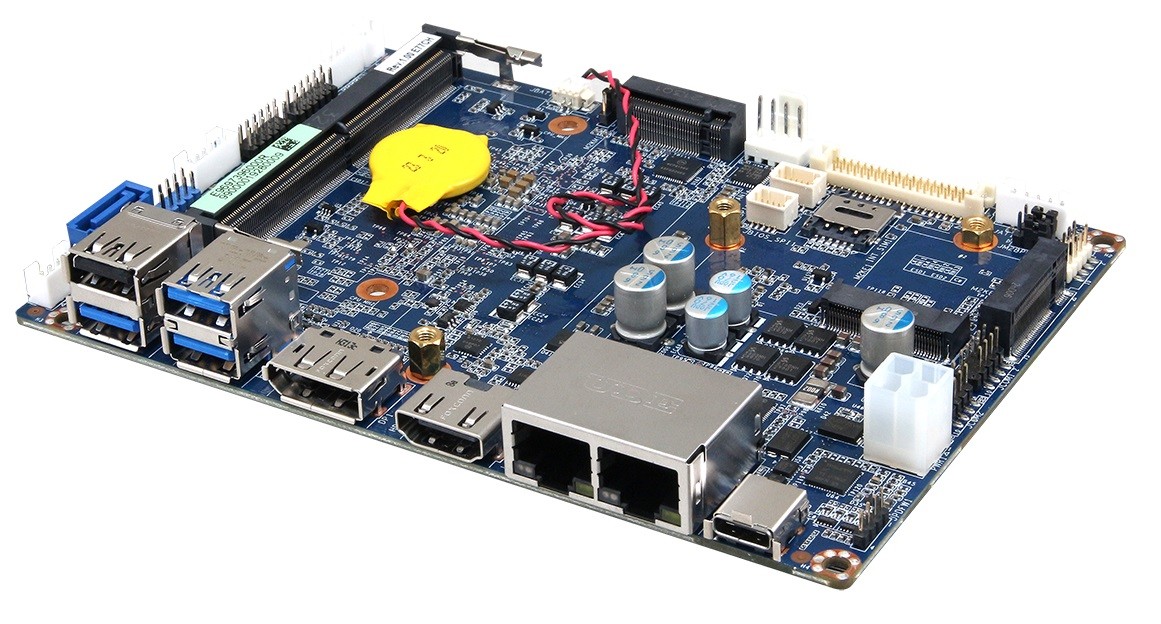

Avalue ECM-RPL

ECM-RPL-15S-A1R, ECM-RPL-15W-A1R, ECM-RPL-20S-A1R, ECM-RPL-20W-A1R, ECM-RPL-300-A1R, ECM-RPL-35S-A1R, ECM-RPL-40S-A1R, ECM-RPL-45W-A1R, ECM-RPL-50W-A1R, ECM-RPL-65S-A1R, ECM-RPL-65W-A1R, ECM-RPL-70S-A1R, ECM-RPL-70W-A1R

3,5" Mainboards

PRODUKT-FEATURES

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: Avalue ECM-RPL

Allgemein
	SKU / Artikelnummer			ECM-RPL
Produktgrunddaten
	Hersteller			Avalue
System
	Prozessor	Vertikales Segment		Embedded
		Serie		Intel Raptor Lake
		Nummer		Intel Core i3-1315UE, Intel Core i3-1315URE, Intel Core i3-1320PE, Intel Core i3-1320PRE, Intel Core i5-1335UE, Intel Core i5-1340PE, Intel Core i5-1345URE, Intel Core i5-1350PRE, Intel Core i7-1365UE, Intel Core i7-1370PE, Intel Core i7-1370PRE, Intel U300E
		CPU Kerne		5 St, 6 St, 8 St, 10 St, 12 St, 14 St
		Threads		6 St, 8 St, 12 St, 16 St, 20 St
		Sockel		BGA 1744
		Basis Frequenz		1,1 GHz, 1,2 GHz, 1,3 GHz, 1,4 GHz, 1,7 GHz, 1,8 GHz, 1,9 GHz
		Performance-core Max Turbo Frequenz		4,3 GHz, 4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz
		Efficient-core Max Turbo Frequenz		3,2 GHz, 3,3 GHz, 3,4 GHz, 3,7 GHz
		Cache		8 MB, 10 MB, 12 MB, 24 MB
		Thermal Design Power (TDP)		15 W, 28 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Aufbau		262 Pin SO-DIMM DDR5
		Memory Type		DDR5
		Frequenz		4800 MHz
		Steckplätze		1 St
		Maximaler Ausbau		32 GB
	BIOS			AMI SPI 256 Mbit
	I/O Controller	Controller 1	I/O Controller	ITE IT5782VG
Grafik
	Prozessor			Intel Iris Xe Graphics, Intel UHD Graphics
	Bildschirme (Multidisplay)			4 Displays
	HDMI	Maximale Auflösung		4096 x 2160 bei 60 Hz
		Version		2.0b
	Displayport	Maximale Auflösung		7680 x 4320 bei 60 Hz
		Version		2.1
	LVDS	Maximale Auflösung		1920 x 1080 bei 60 Hz
		Bits		24 Bit
		Bridge		Chrontel CH7513A-BF
	eDP (embedded Display Port)	Maximale Auflösung		1920 x 1080 bei 60 Hz
Erweiterung
	M.2	Slot 1	Key ID	M
			Interface	NVMe, PCIe ×4 (Gen. 4)
			Unterstütze Abmaße	2280
		Slot 2	Key ID	B
			Interface	4G/LTE, 5G / Storage Module, SATA III, USB 2.0, USB 3.0
			Unterstütze Abmaße	2242, 3042, 3052
		Slot 3	Key ID	E
			Interface	CNVi, USB 2.0, WLAN
			Unterstütze Abmaße	2230
		M.2 Key IDs		B, E, M
	SIM	Anzahl		1 St
		Formfaktor (Slot)		Micro SIM
	Storage			M.2
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps)
			Anzahl	2 St
	Netzwerk			2x G-LAN

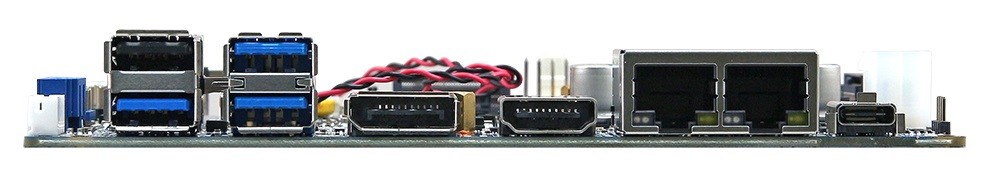

Externe I/O (Rückseite)
	Anzeige	HDMI		1 St
		DP++		1 St
		DP USB-C		1 St
	Ethernet	RJ-45		2 St
	USB	USB v2.0		1 St
		USB v3.2 (Gen 2)		3 St
Interne I/O
	USB	USB v2.0	Ports (2.54 mm Pitch)	2 St
	Seriell	RS-232 / 422 / 485	Ports (2.54 mm Pitch)	2 St
	Anzeige	LVDS		Dual Channel
		LVDS Anschlüsse		1 St
		eDP (embedded Display Port) Lanes		2 St
	Digital I/O	Bits	8-Bit	1 St
	Audio	Anschluss		2.00 mm Pitch
		Line-In		1 St
		Line-Out		1 St
		Mic-In		1 St
		Amplifier		1 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		1 St
		Stromanschluss (onboard)		1 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
	Trusted Platform Modul (TPM)			Auf Anfrage
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	9~36V
			Anschluss	4 Pin Anschluss (horizontal)
		DC	Weitbereich	Nein
			Bereich	20V
			Anschluss	USB Type C
	Stromversorgung - Eingang			DC: 9~36V,20V
Betriebssysteme / Software
	Windows	Windows 11		Wird unterstützt
	Linux	Distribution		Linux
	Unterstützte BS			Linux, Windows
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, -40° bis 70°C
		Lagerung		-40° bis 75°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 95%, nicht kondensierend
	Abmaße	Formfaktor		3,5"
		Breite		146 mm
		Tiefe		101 mm
	Gewicht			200 g
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	RoHS konform			Ja

Avalue ECM-RPL

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

Avalue ECM-RPL-15S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-15W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-20S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-20W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-300-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-35S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-40S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-45W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-50W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-65S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-65W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-70S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-70W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen

Avalue ECM-RPL-15S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-1315UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i3-1315UE
		CPU Kerne		6 St
		Threads		8 St
		Basis Frequenz		1,2 GHz
		Cache		10 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-15W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-1315URE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i3-1315URE
		CPU Kerne		6 St
		Threads		8 St
		Basis Frequenz		1,2 GHz
		Cache		10 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-20S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-1320PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i3-1320PE
		CPU Kerne		8 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-20W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i3-1320PRE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i3-1320PRE
		CPU Kerne		8 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-300-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel U300E, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel U300E
		CPU Kerne		5 St
		Threads		6 St
		Basis Frequenz		1,1 GHz
		Cache		8 MB
		Performance-core Max Turbo Frequenz		4,3 GHz
		Efficient-core Max Turbo Frequenz		3,2 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel UHD Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-35S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1335UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i5-1335UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,3 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-40S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1340PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i5-1340PE
		CPU Kerne		12 St
		Threads		16 St
		Basis Frequenz		1,8 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,5 GHz
		Efficient-core Max Turbo Frequenz		3,3 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-45W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1345URE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i5-1345URE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,4 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,6 GHz
		Efficient-core Max Turbo Frequenz		3,4 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-50W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i5-1350PRE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i5-1350PRE
		CPU Kerne		12 St
		Threads		16 St
		Basis Frequenz		1,8 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,6 GHz
		Efficient-core Max Turbo Frequenz		3,4 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-65S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-1365UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-1365UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,9 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-65W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-1365UE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-1365UE
		CPU Kerne		10 St
		Threads		12 St
		Basis Frequenz		1,7 GHz
		Cache		12 MB
		Performance-core Max Turbo Frequenz		4,9 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		15 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-70S-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Core i7-1370PE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-1370PE
		CPU Kerne		14 St
		Threads		20 St
		Basis Frequenz		1,9 GHz
		Cache		24 MB
		Performance-core Max Turbo Frequenz		4,8 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226LM PCIe (10/100/1000/2500 Mbps)
Avalue ECM-RPL-70W-A1R Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden

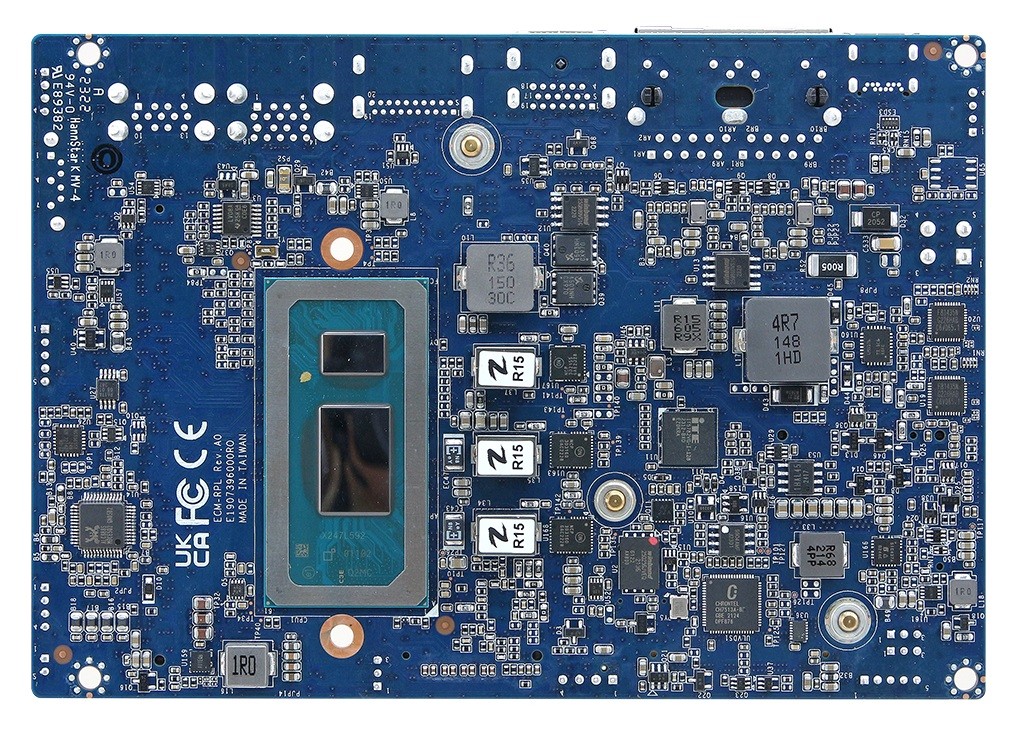

3,5" Industrie-Mainboards, Intel Core i7-1370PRE, SoC (System-On-Chip), 262 Pin SO-DIMM DDR5, LVDS, 2 x G-LAN (Rückseite), 4 x USB (Rückseite), 2 x USB (intern), 2 x Seriell I/O, Digital I/O (8-Bit), Stromversorgung DC 20V, Weitbereich 9~36V
System	Prozessor	Nummer		Intel Core i7-1370PRE
		CPU Kerne		14 St
		Threads		20 St
		Basis Frequenz		1,9 GHz
		Cache		24 MB
		Performance-core Max Turbo Frequenz		4,8 GHz
		Efficient-core Max Turbo Frequenz		3,7 GHz
		Thermal Design Power (TDP)		28 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 70°C
Grafik	Prozessor			Intel Iris Xe Graphics
Netzwerk	G-LAN	Controller	Chipsatz	Intel I226IT PCIe (10/100/1000/2500 Mbps)
