3,5" Mainboards
// 3,5" Industrie-Mainboards
// NXP i.MX 8M Quad
// 2 GB
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 1 x USB (intern)
// 16 GB eMMC
// Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

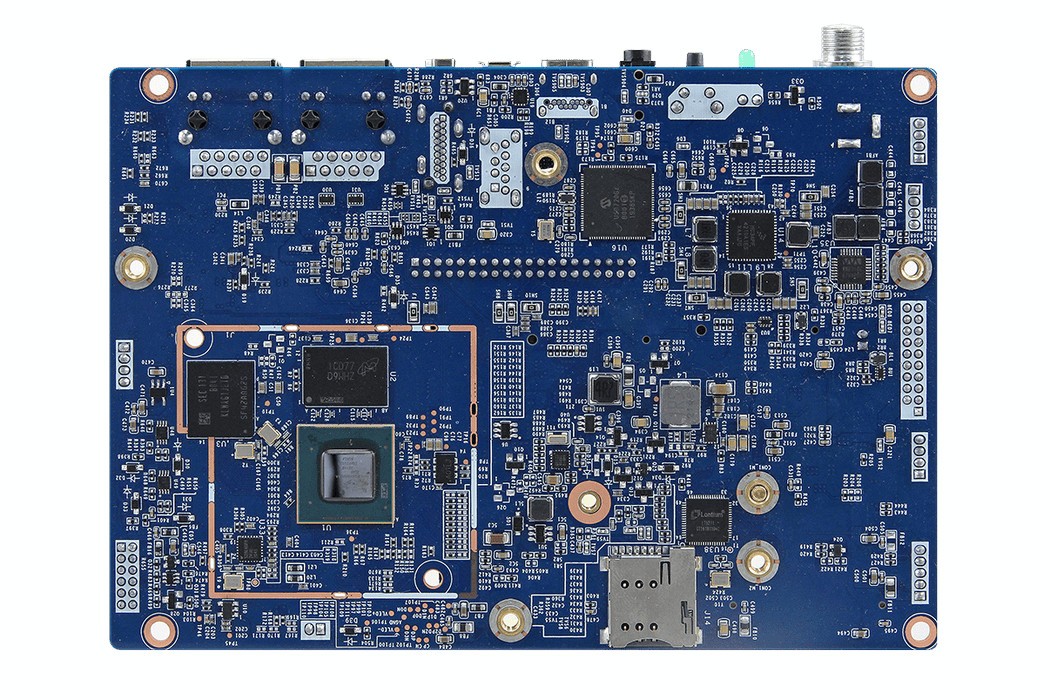

Basismodul: Avalue RSC-IMX8M
| Allgemein | ||||
| SKU / Artikelnummer | RSC-IMX8M | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A53 | ||
| Nummer | NXP i.MX 8M Quad | |||
| CPU Kerne | 4 St | |||
| Max. Turbo-Taktfrequenz | 1,3 GHz | |||
| Prozessor 2 | Serie | ARM Cortex-M4 | ||
| Speicher | Memory Type | DDR4 | ||
| Maximaler Ausbau | 4 GB | |||
| Speicher onBoard | 2 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
| Grafik | ||||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0a | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, USB 2.0 | |||
| Unterstütze Abmaße | 3042 | |||
| M.2 Key IDs | B, E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | Micro-SD (extern) | |||
| Audio | ||||
| Chipsatz | Wolfson WM8960 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Atheros AR8033 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

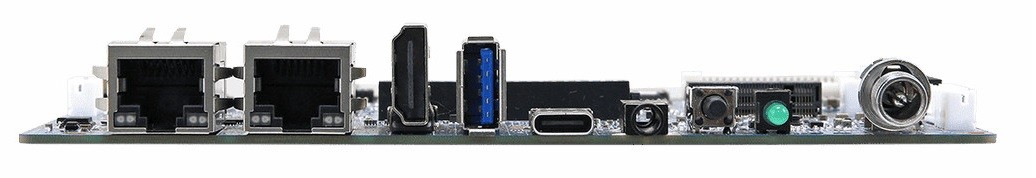

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Audio | Speaker-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-422 / 485 | DB-9 | 3 St, - | |
| Digital I/O | Anzahl | 1 St, - | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v3.0 | 1 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Interne I/O | ||||
| USB | USB v3.0 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| I²C | 1 St | |||
| JTAG (Joint Test Action Group) | 1 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 2 St | |
| MIPI-DSI (Display Serial Interface) | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Amplifier | 2 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 2.5 | ||
| Android | Release | 10 | ||
| Unterstützte BS | Android, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146,05 mm | |||
| Tiefe | 101,6 mm | |||
| Vibration | Vibration | 1,5G, 5-500Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 160 g | |||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
