3,5" Mainboards
// 3,5" Industrie-Mainboards
// NXP i.MX 6Quad
// SoC (System-On-Chip)
// 1 GB
// 1 x HDMI
// 1 x G-LAN
// 2 x USB
// 3 x USB (internal)
// 2 x Seriell I/O
// 4 GB eMMC
// Digital I/O (10-Bit)
// 1 x Mini-PCIe
// Power Supply DC Wide range 9~24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

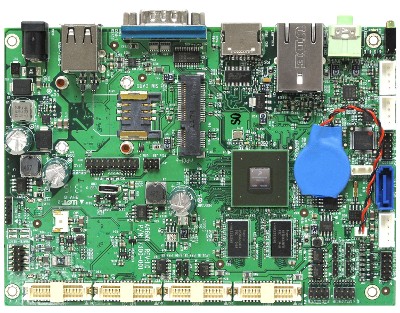

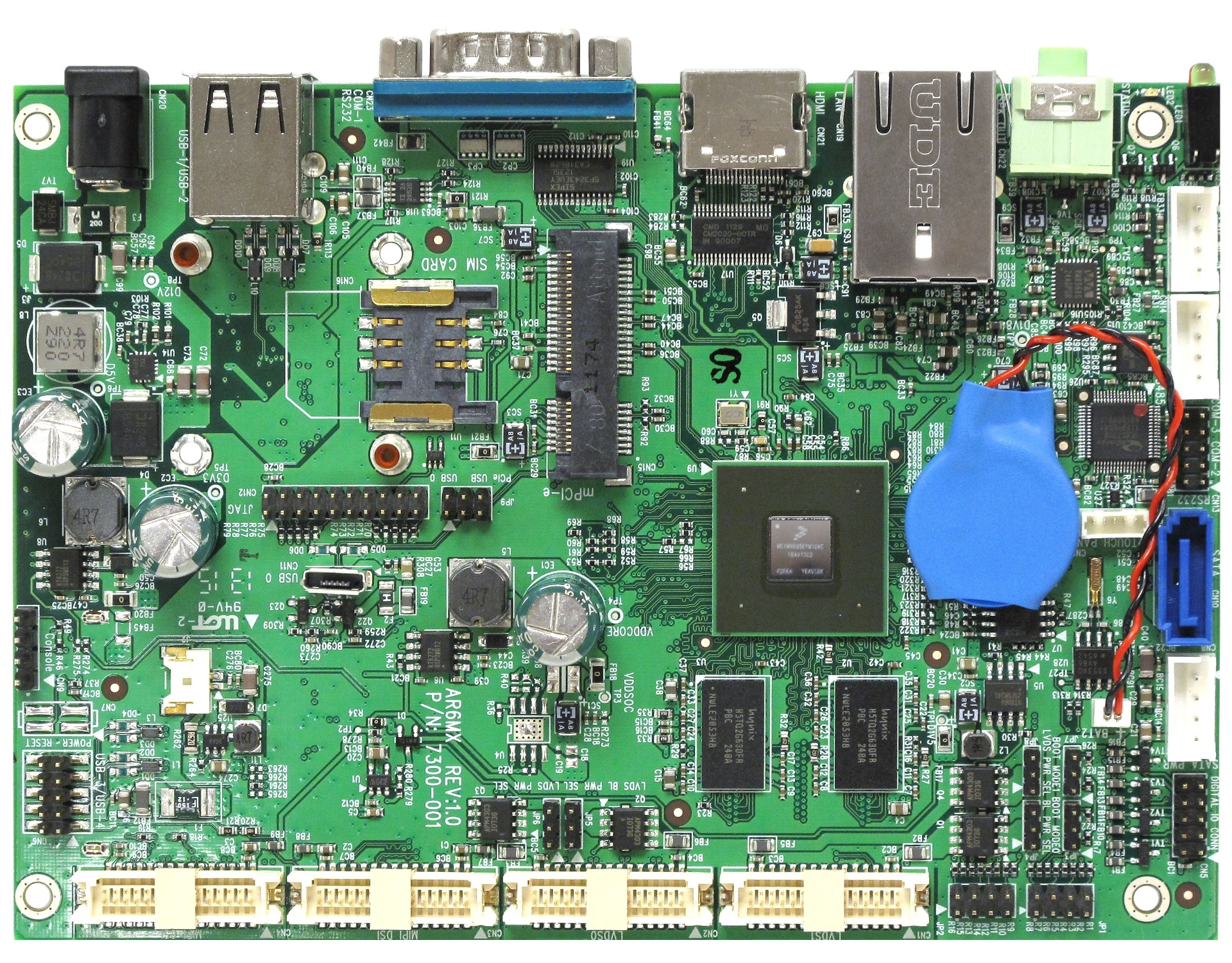

Basismodul: BCM AR6MXQ
| Allgemein | ||||
| SKU / Artikelnummer | AR6MXQ | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A9 | ||
| Nummer | NXP i.MX 6Quad | |||
| CPU Kerne | 4 St | |||
| Sockel | BGA PoP | |||
| Basis Frequenz | 1,2 GHz | |||
| Cache | 1 MB | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Speicher onBoard | 1 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) | 4 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 4 GB | |||
| Grafik | ||||
| Prozessor | Vivante GC | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | SD / MMC-Karte | |||
| Audio | ||||
| Chipsatz | Wolfson WM8960 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Micrel KSZ9031 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

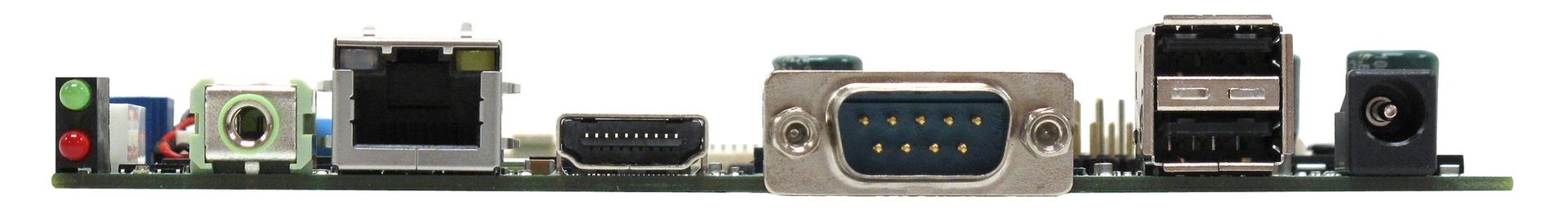

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| Anzeige | HDMI | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| USBOTG (USB On-The-Go) | Micro USB | 1 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| RS-232 / 485 | Ports (Sonderanschluss) | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| Digital I/O | Bits | 10-Bit | 1 St | |
| JTAG (Joint Test Action Group) | 1 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 1 St | |
| MIPI-DSI (Display Serial Interface) | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~24V | |||
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 9~24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Ubuntu 12.04 | ||
| Android | Release | 4.3 | ||
| Unterstützte BS | Linux, Android | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 101 mm | |||
| Tiefe | 144 mm | |||
| Gewicht | 200 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
