3,5" Mainboards
Produkt ist EOL (End Of Life)!
// 3,5" Industrie-Mainboards
// [Intel Core i3-3120ME | Intel Core i5-3610ME | Intel Core i7-3610QE]
// Intel QM77
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 1 x HDMI
// 2 x G-LAN
// 2 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

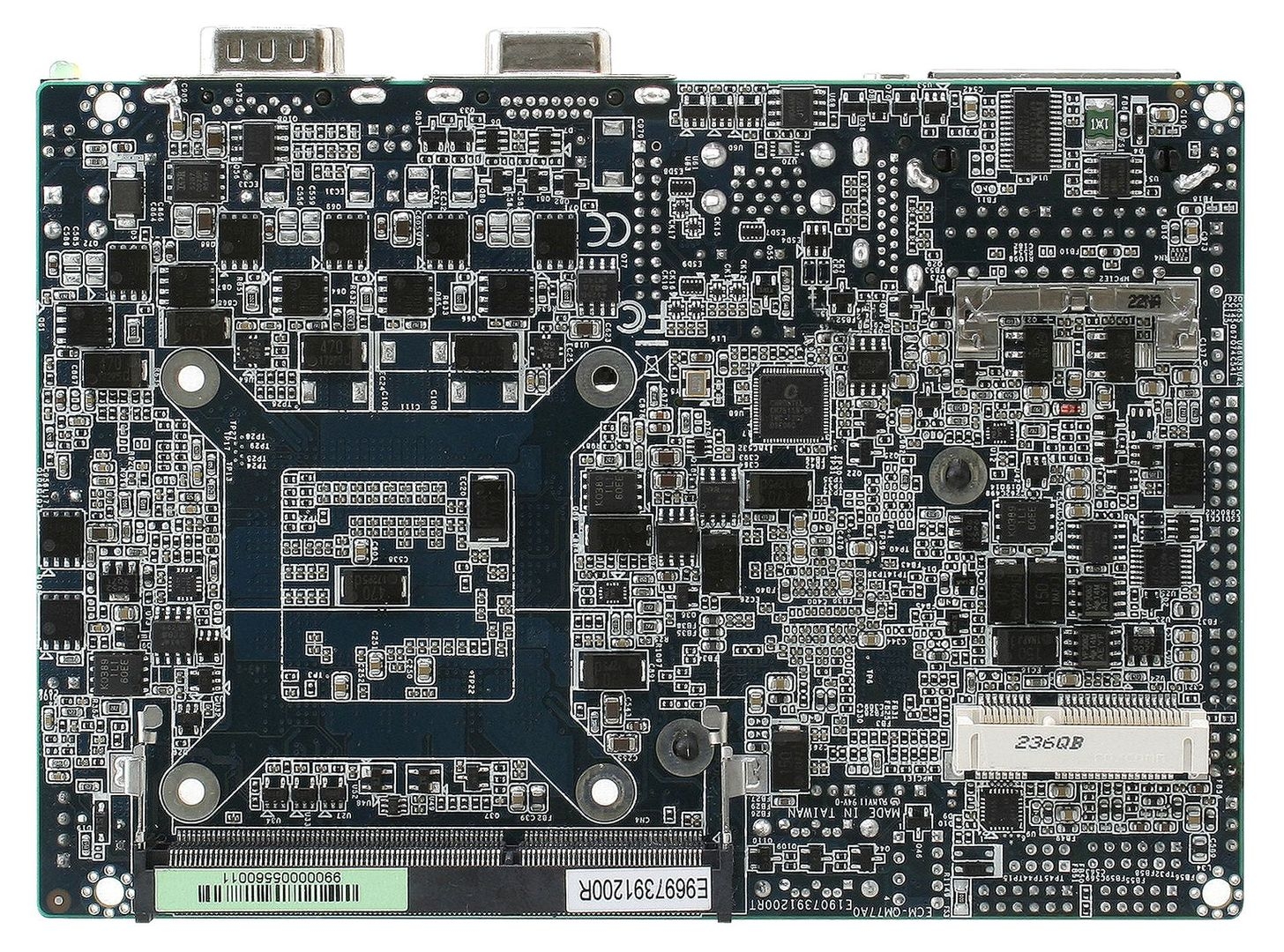

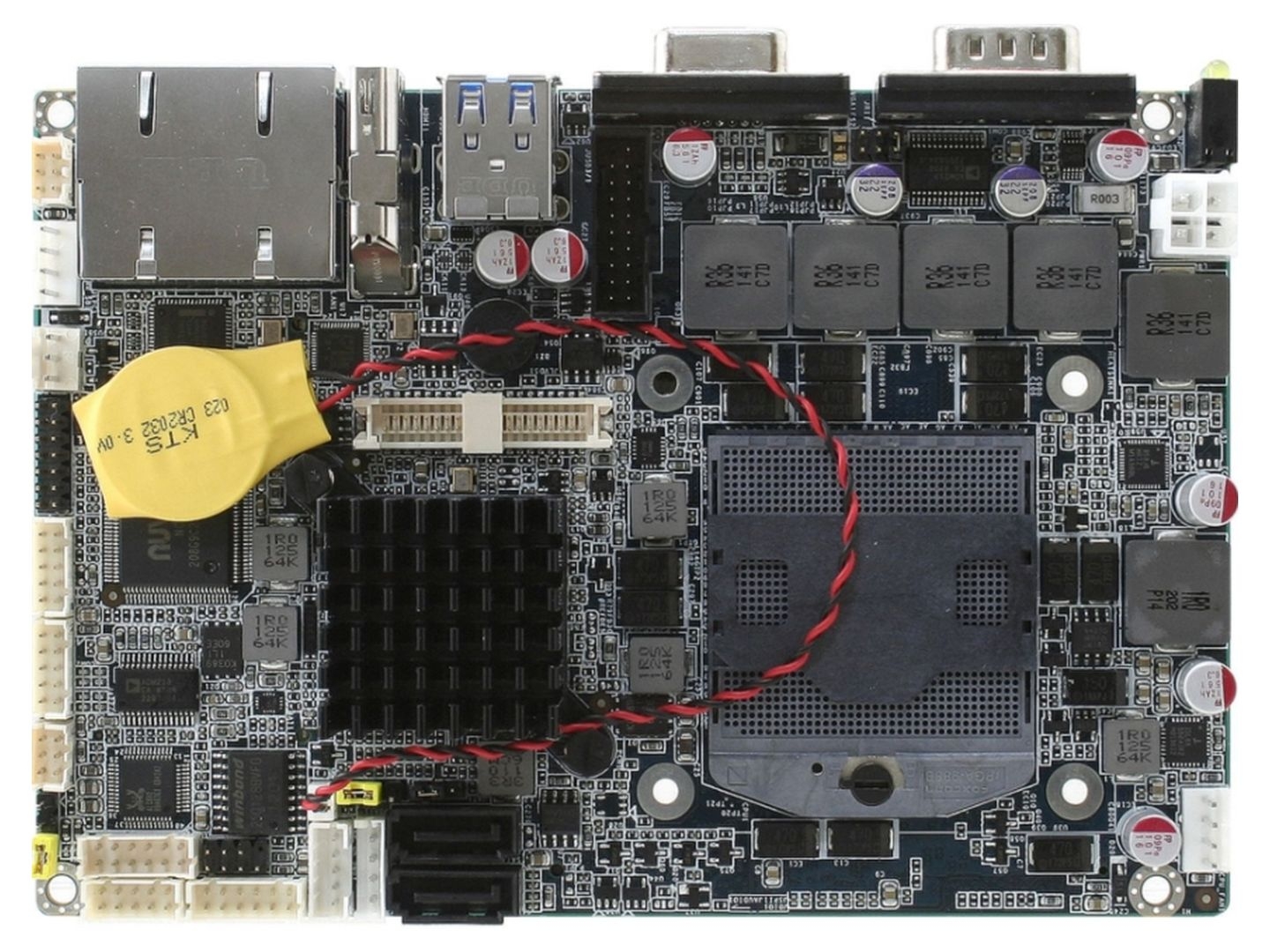

Basismodul: BCM ECM-QM77
| Allgemein | ||||
| SKU / Artikelnummer | ECM-QM77 | |||
| Produktgrunddaten | ||||
| Hersteller | BCM | |||
| System | ||||
| Prozessor | Serie | Intel Ivy Bridge | ||
| Nummer | Intel Core i3-3120ME, Intel Core i5-3610ME, Intel Core i7-3610QE | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | rPGA 988b (G2) | |||
| Basis Frequenz | 2,3 GHz, 2,4 GHz, 2,7 GHz | |||
| Cache | 3 MB, 6 MB | |||
| Thermal Design Power (TDP) | 35 W, 45 W | |||
| Chipsatz | Intel QM77 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1600 / 1866 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6776F | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82579 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 8.0 | |||
| Netzwerk | 2x G-LAN | |||

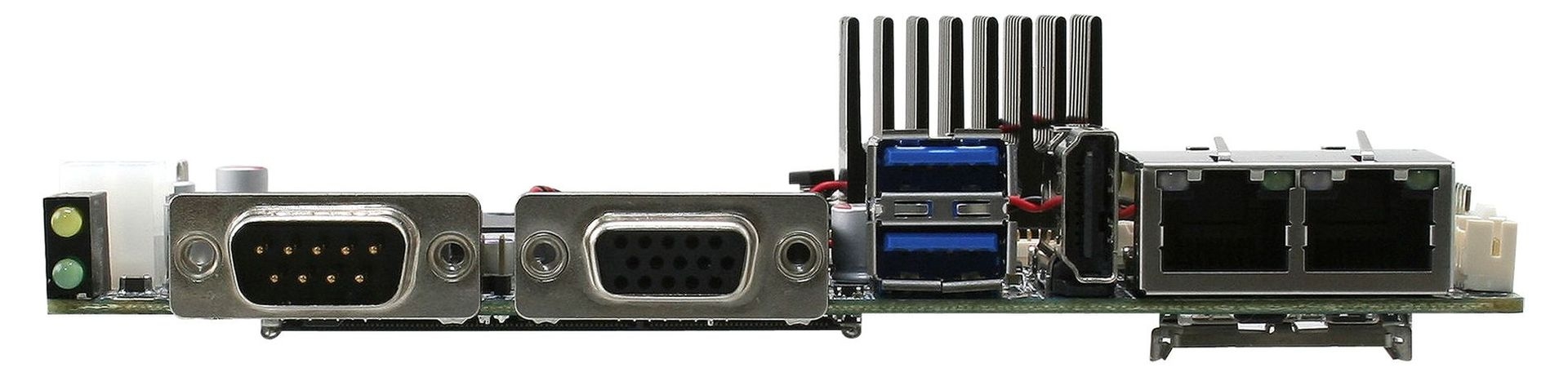

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| USB v3.0 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LVDS | Dual Channel | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | ATX Anschlussstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 101 mm | |||
| Tiefe | 146 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
