3,5" Mainboards
// 3,5" Industrie-Mainboards
// [NXP i.MX 8DualXPlus | NXP i.MX 8M Quad Plus]
// [2 GB | 4 GB | 8 GB]
// 1 x HDMI
// LVDS
// 2 x G-LAN
// 4 x USB
// 3 x USB (internal)
// 2 x Seriell I/O
// 16 GB eMMC
// Digital I/O (8-Bit)
// Power Supply DC 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

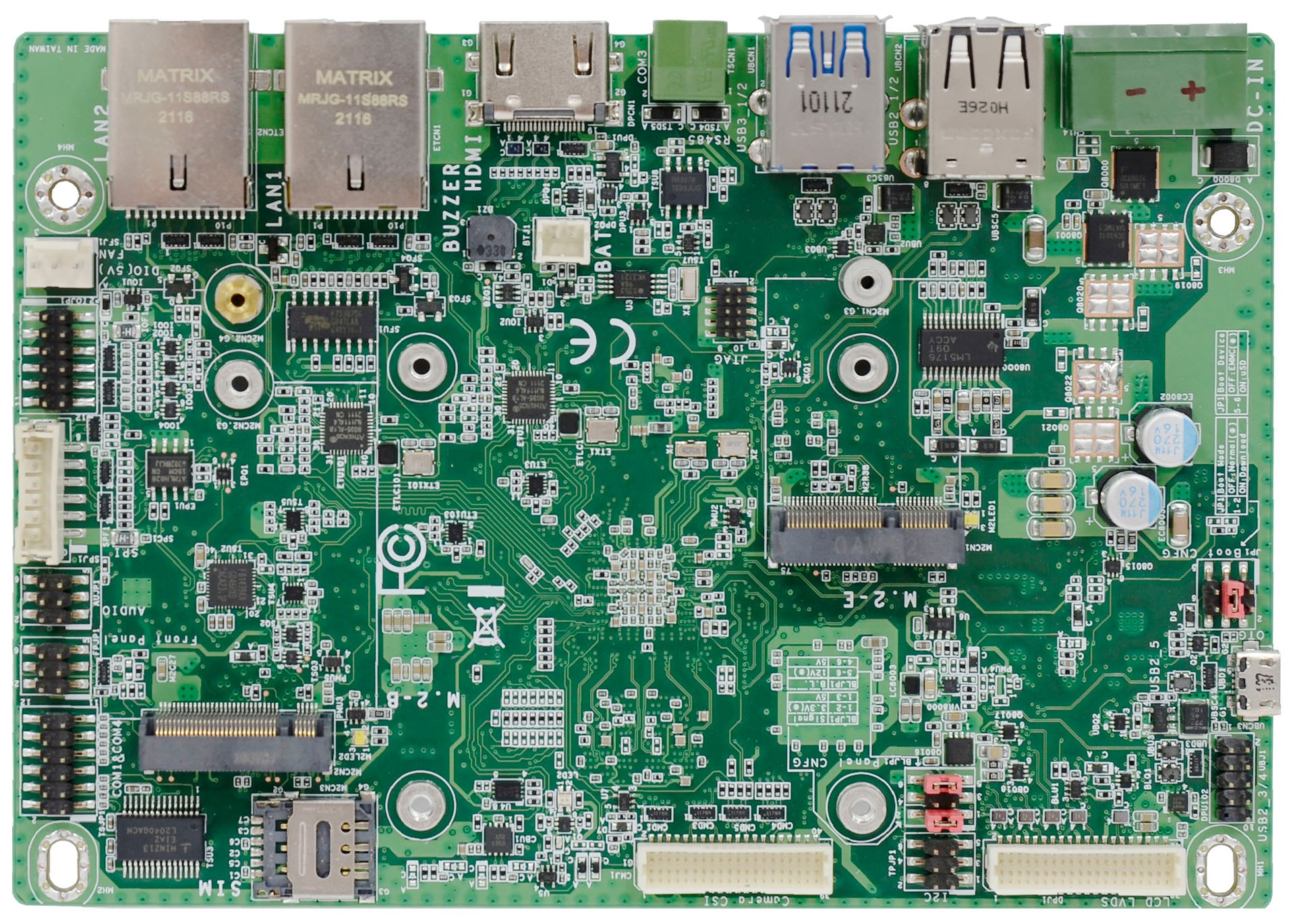

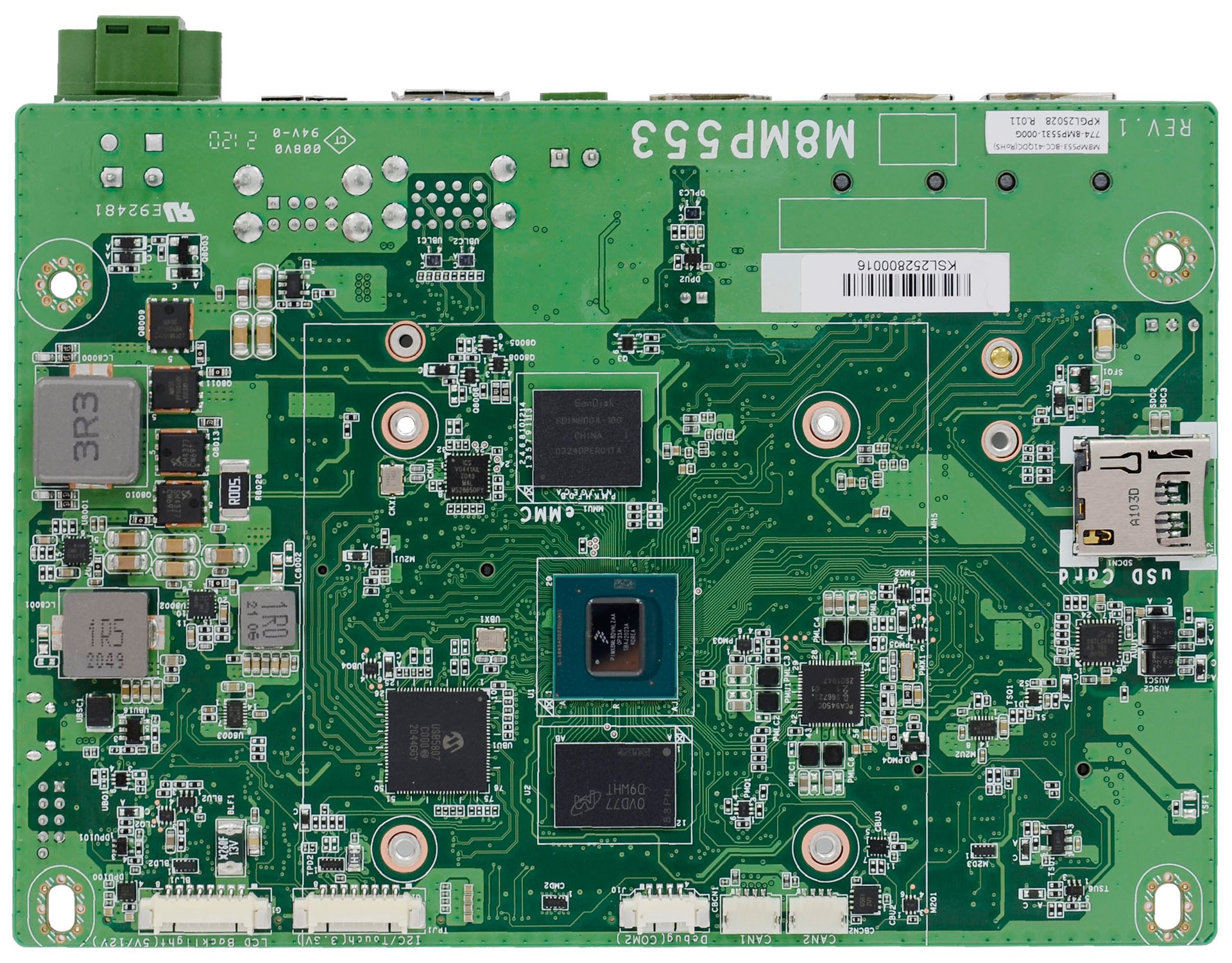

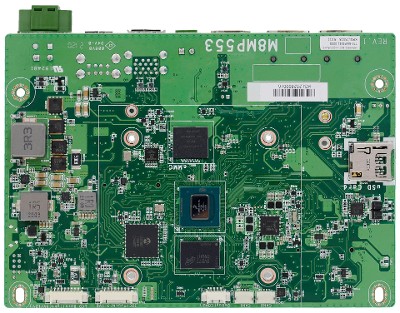

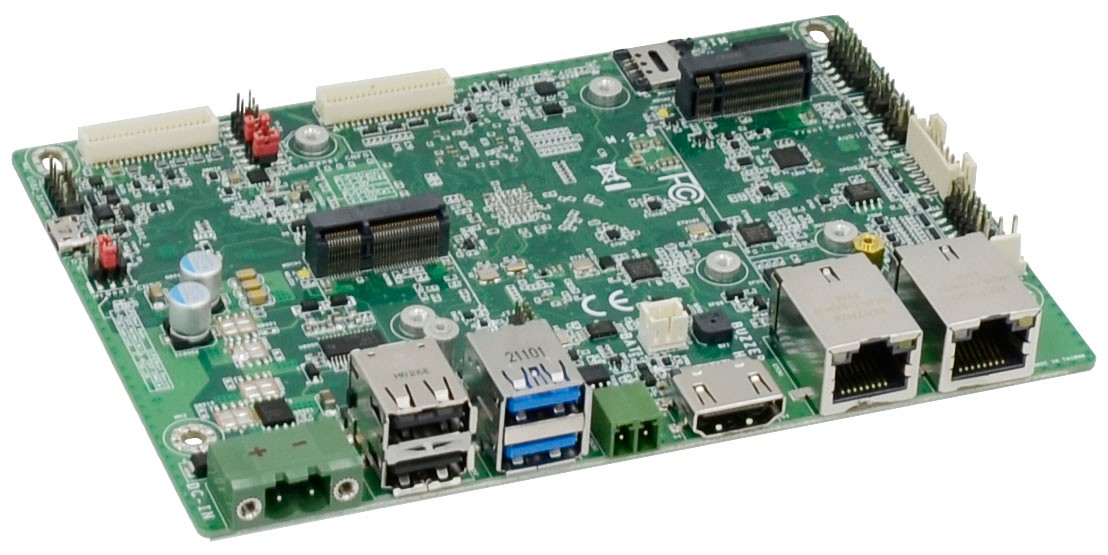

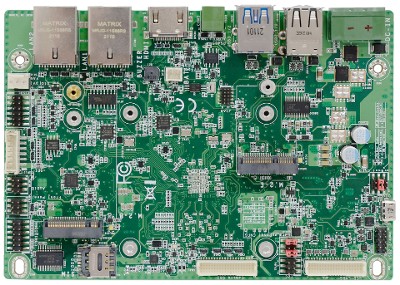

Basismodul: DFI M8MP553
| Allgemein | ||||
| SKU / Artikelnummer | M8MP553 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-8MP5531-200G, 770-8MP5531-300G, 770-8MP5531-400G | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A53 | ||
| Nummer | NXP i.MX 8DualXPlus, NXP i.MX 8M Quad Plus | |||
| CPU Kerne | 2 St, 4 St | |||
| Basis Frequenz | 1,6 GHz | |||
| Speicher | Memory Type | DDR4 | ||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 2 GB, 4 GB, 8 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| eMMC Version | 5.1 | |||
| Grafik | ||||
| Prozessor | Vivante GC7000UL | |||
| Leistungsmerkmal | HW Decode | AVC / H.264, HEVC / H.265, VP 8, VP 9 | ||
| HW Encode | AVC / H.264, HEVC / H265 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | PCIe ×1 (Gen. 2), USB 2.0, USB 3.1 Gen2 | |||
| Unterstütze Abmaße | 2242, 3052 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | Micro-SD | |||
| Audio | ||||
| Chipsatz | NXP SGTL5000 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Atheros AR8035 (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

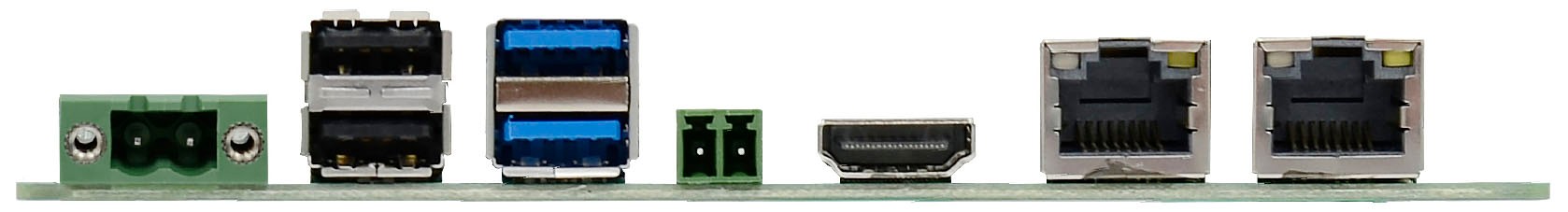

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.1 Gen. 1 | 2 St | |||
| Seriell | RS-485 | 2 Pin Terminal Stecker | 1 St | |
| Anzeige | HDMI | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| USBOTG (USB On-The-Go) | Micro USB | 1 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| I²C | 1 St | |||
| CAN Bus | Version 2.0B (Interface) | 2 St | ||
| Protokoll | CAN 2.0B | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 3.0 | ||
| Android | Release | 10 | ||
| Unterstützte BS | Android, Linux | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -30° bis 80°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 102 mm | |||
| Tiefe | 146 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4 / 2021 | |||
| Voraussichtlich bis | Q1 / 2036 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
