DFI MTH556

MTH556-BN-125U, MTH556-BN-135H, MTH556-BN-155U, MTH556-BN-165H

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 5 Prozessor 135H | Intel Core Ultra 7 Prozessor 155U | Intel Core Ultra 7 Prozessor 165H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 1 x USB (intern)
// Digital I/O (8-Bit)
// Stromversorgung DC 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI MTH556

Allgemein
SKU / ArtikelnummerMTH556MTH556-BN-125U, MTH556-BN-135H, MTH556-BN-155U, MTH556-BN-165H
Produktgrunddaten
HerstellerDFI
Produkt-ID770-MTH5561-000G, 770-MTH5561-100G, 770-MTH5561-200G, 770-MTH5561-300G
System
ProzessorVertikales SegmentMobile
SerieIntel Meteor Lake
NummerIntel Core Ultra 5 Prozessor 125U, Intel Core Ultra 5 Prozessor 135H, Intel Core Ultra 7 Prozessor 155U, Intel Core Ultra 7 Prozessor 165H
CPU Kerne12 St, 14 St, 16 St
Threads14 St, 18 St, 22 St
SockelBGA 2049
Performance-core Grundtaktfrequenz1,3 GHz, 1,4 GHz, 1,7 GHz
Performance-core Max Turbo Frequenz4,3 GHz, 4,6 GHz, 4,8 GHz, 5 GHz
Efficient-core Grundtaktfrequenz0,8 GHz, 0,9 GHz, 1,2 GHz
Efficient-core Max Turbo Frequenz3,6 GHz, 3,8 GHz
Cache12 MB, 18 MB, 24 MB
Thermal Design Power (TDP)15 W, 28 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz5600 MHz
Steckplätze2 St
Maximaler Ausbau96 GB
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel Arc Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4b
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
Erweiterung
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 4)
Unterstütze Abmaße2280
Slot 2Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.0
Unterstütze Abmaße3052
Slot 3Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

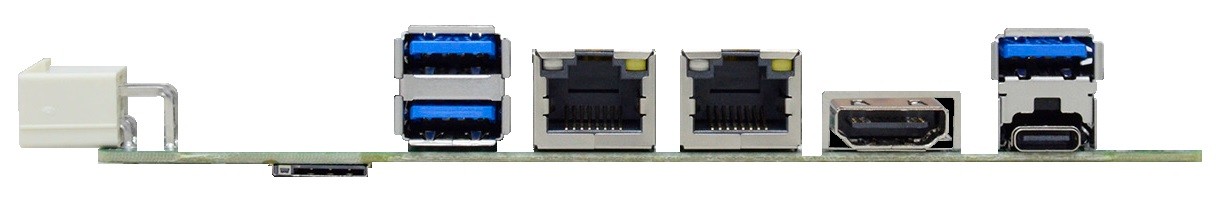

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP USB-C1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 2)3 St
USB v3.2 (Gen 2, Type C)1 St
Interne I/O
USBUSB v2.0Ports (1.27 mm Pitch)1 St
SeriellRS-232Ports (1.27 mm Pitch)2 St
RS-232 / 422 / 485Ports (1.27 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss4 Pin Anschluss (vertikal)
Stromversorgung - EingangDC: 9~36V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe102 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
