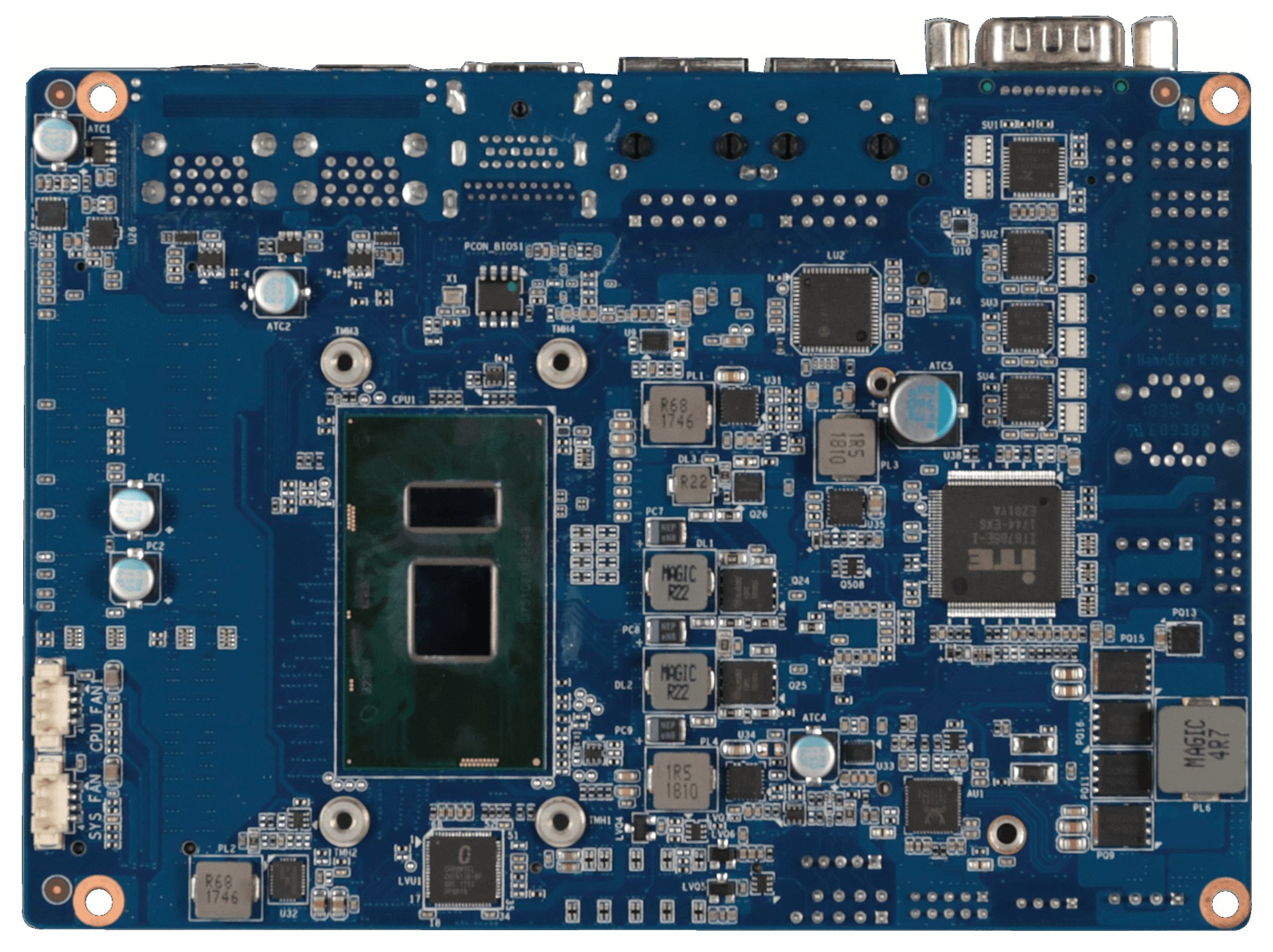

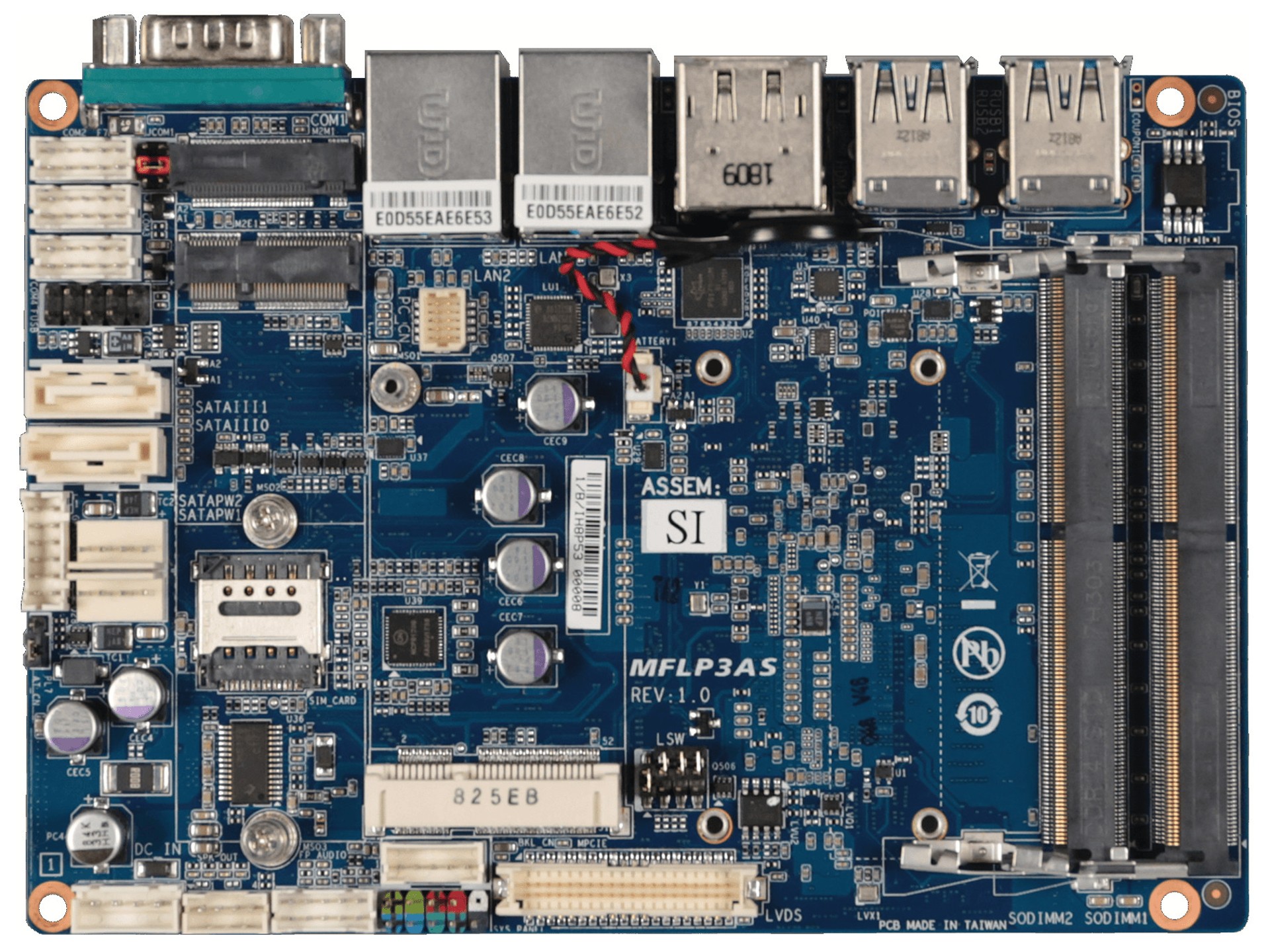

GIGAIPC QBiP-7100A(T)

QBiP-7100A, QBiP-7100AT

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// Intel Core i3-7100U
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x Displayport
// LVDS
// 2 x G-LAN
// 4 x USB
// 2 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: GIGAIPC QBiP-7100A(T)

Allgemein
SKU / ArtikelnummerQBiP-7100A(T)QBiP-7100A, QBiP-7100AT
Produktgrunddaten
HerstellerGIGAIPC
Produkt-ID9MFLP3ASMR-SI, 9MFLP3ASMR-SI1
System
ProzessorVertikales SegmentMobile
SerieIntel Kaby Lake
NummerIntel Core i3-7100U
CPU Kerne2 St
Threads4 St
SockelBGA 1356
Basis Frequenz2,4 GHz
Cache3 MB
Thermal Design Power (TDP)15 W
Lithographie14 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM Datarate2133 MT/s
Steckplätze2 St
Maximaler Ausbau32 GB
Grafik
ProzessorIntel HD Graphics 620
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfacePCIe ×4, SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
InterfaceWiFi+BT
Unterstütze Abmaße2230
M.2 Key IDsE, M
SIMPCIe / USB 2.0 Unterstützung1 St
Audio
ChipsatzRealtek ALC269
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

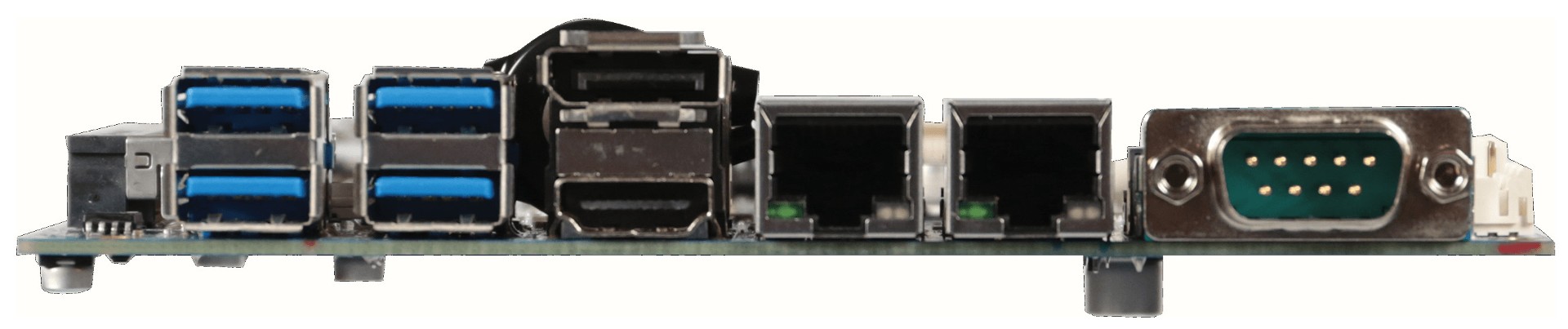

Externe I/O
EthernetRJ-452 St
USBUSB v3.04 St
SeriellRS-232DB-91 St
AnzeigeHDMI1 St
Displayport1 St
AudioLine-Out1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)3 St
AnzeigeLVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1/5wird unterstützt
Stromanschluss (onboard)2 St
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCBereich9~36V
Anschluss4 Pin Anschluss (vertikal)
Stromversorgung - EingangDC: 9~36V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 70°C
Lagerung-20° bis 70°C, -40° bis 85°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite101,7 mm
Tiefe146 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenEN 55024, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2 (ESD), EN 61000-4-3, EN 61000-4-4 (EFT), EN 61000-4-5 (2 kV Surge protection), EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
RoHS konformJa
