3,5" Mainboards
// 3,5" Industrie-Mainboards
// [Intel Atom E3815 | Intel Atom E3827 | Intel Atom E3845]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x Displayport
// LVDS
// 2 x G-LAN
// 2 x USB
// 2 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Power Supply DC 9~30V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

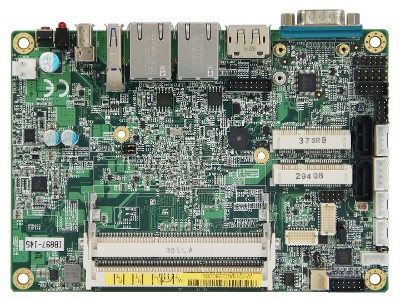

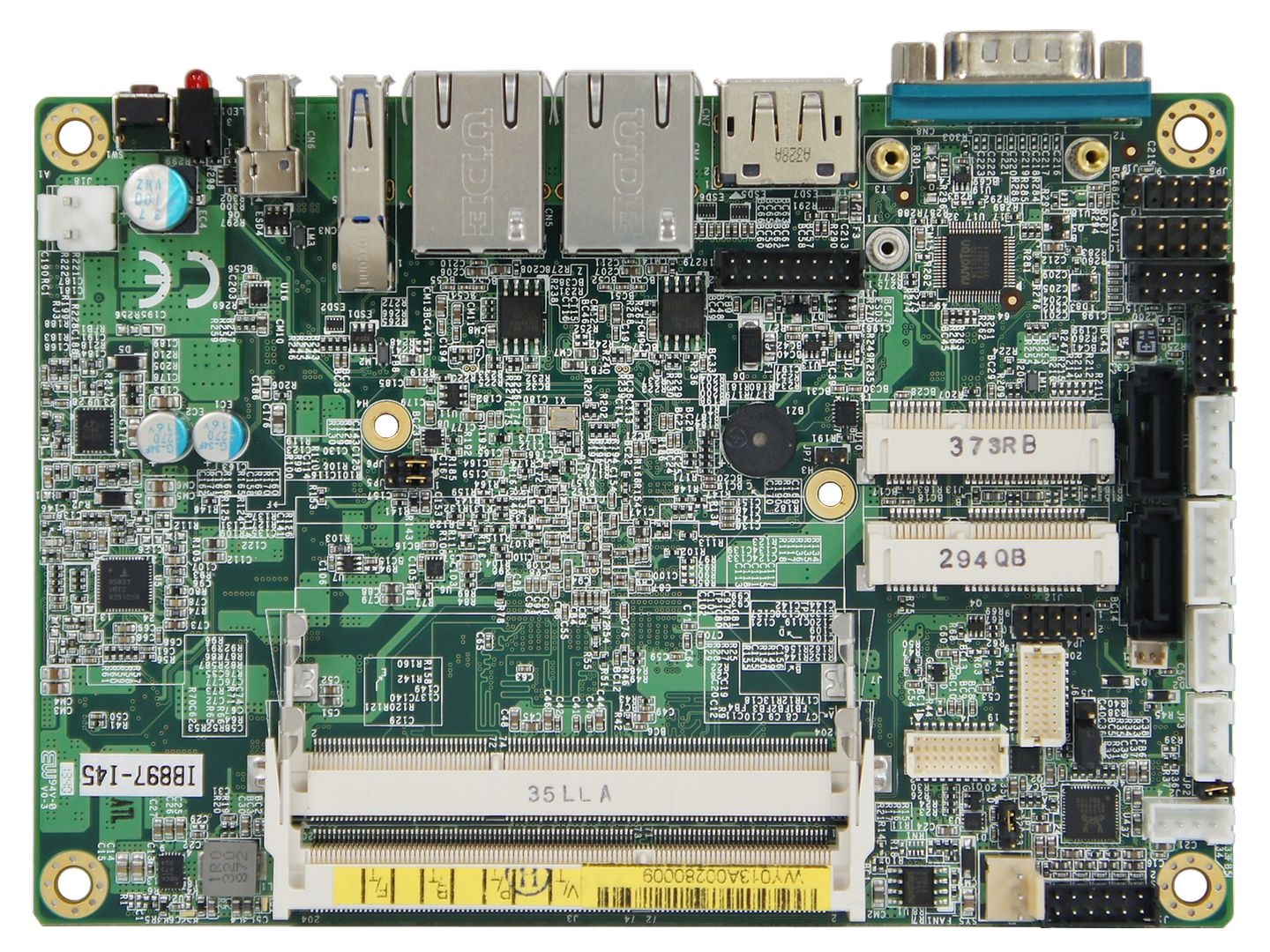

Basismodul: IBASE IB897
| Allgemein | ||||
| SKU / Artikelnummer | IB897 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| Produkt-ID | ||||
| System | ||||
| Prozessor | Serie | Intel Bay Trail | ||
| Nummer | Intel Atom E3815, Intel Atom E3827, Intel Atom E3845 | |||
| CPU Kerne | 1 St, 2 St, 4 St | |||
| Threads | 1 St, 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,46 GHz, 1,75 GHz, 1,91 GHz | |||
| Cache | 0,5 MB, 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 5 W, 8 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Frequenz | 1333 MHz | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT5523D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| VGA | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 2560 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 48 Bit | |||
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| Volle Bautiefe | Anzahl | 1 St | ||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC269 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

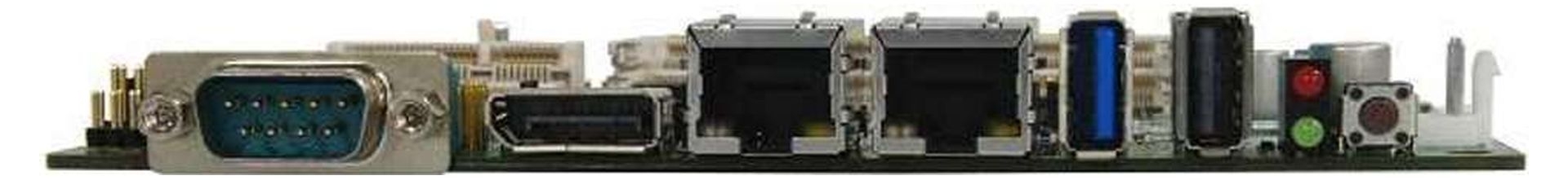

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.0 | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | Displayport | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| VGA (2.00 mm Pitch) | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~30V | |||
| Anschluss | 2 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 9~30V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Lagerung | -40° bis 90°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 147 mm | |||
| Tiefe | 102 mm | |||
| Bedienelemente | Power | 1 St, - | ||
| Statusanzeigen | Storage | 1 St, - | ||
| Power | 1 St, - | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q4, 2028 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
