3,5" Mainboards
// 3,5" Industrie-Mainboards
// [Intel Core i3-11100HE | Intel Core i5-11500HE | Intel Core i7-11850HE]
// [Intel HM570E | Intel QM580E]
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Rückseite)
// 5 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

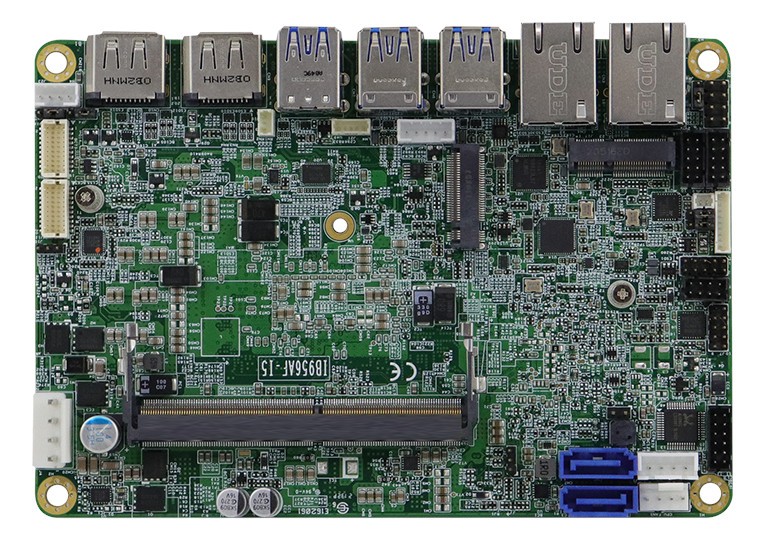

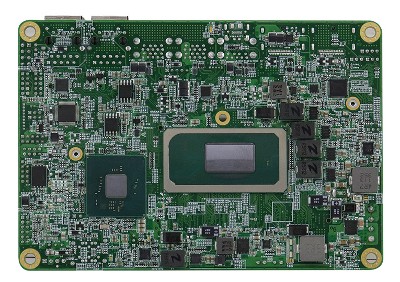

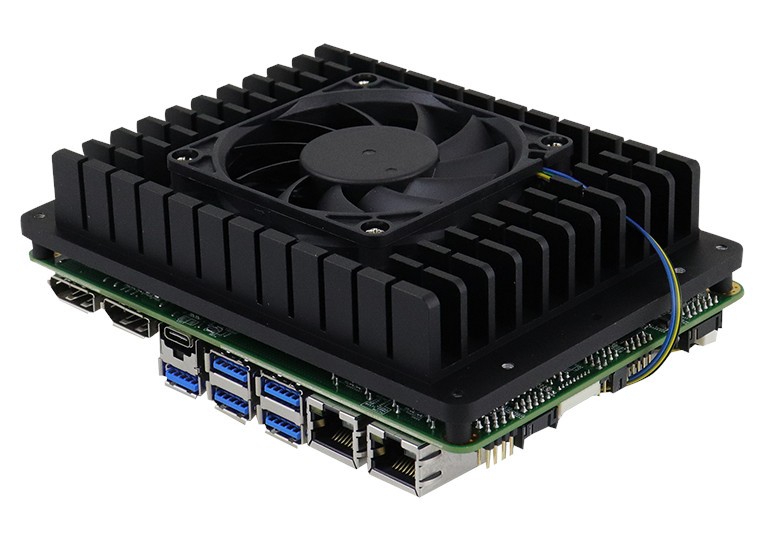

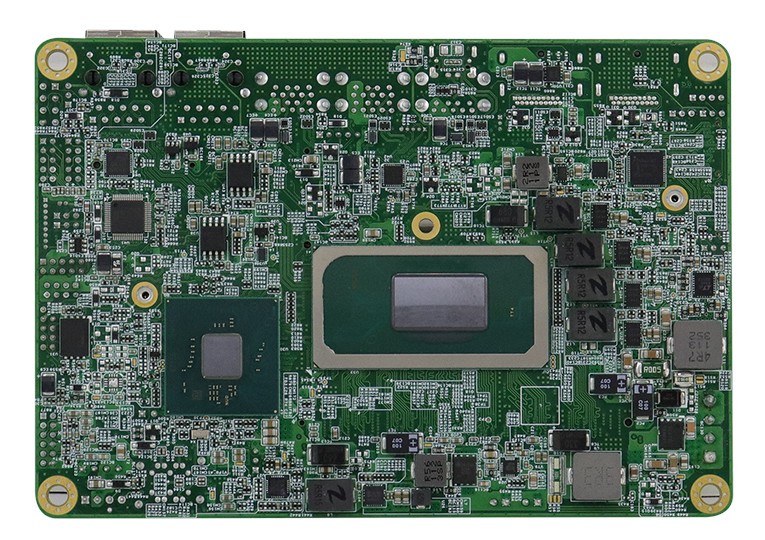

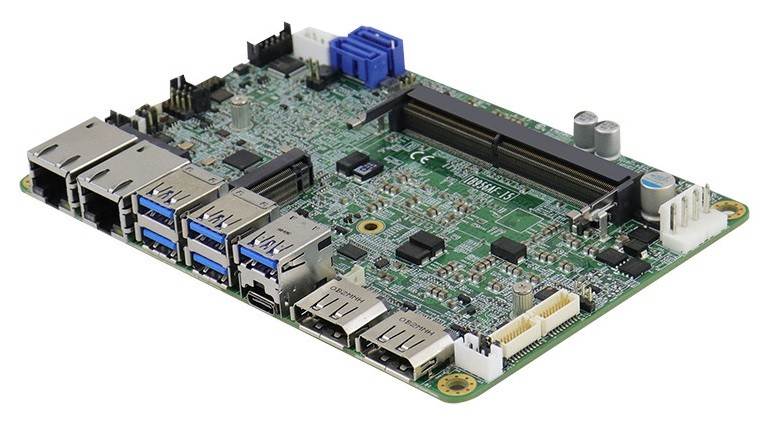

Basismodul: IBASE IB956
| Allgemein | ||||
| SKU / Artikelnummer | IB956 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Core i3-11100HE, Intel Core i5-11500HE, Intel Core i7-11850HE | |||
| CPU Kerne | 4 St, 6 St, 8 St | |||
| Threads | 8 St, 12 St, 16 St | |||
| Sockel | BGA 1787 | |||
| Basis Frequenz | - | |||
| Max. Turbo-Taktfrequenz | 4,4 GHz, 4,5 GHz, 4,7 GHz | |||
| Cache | 8 MB, 24 MB, - | |||
| Thermal Design Power (TDP) | 45 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | Intel HM570E, Intel QM580E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81804U-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 11 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| Displayport | Version | 1.4 | ||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | CNVi | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225LM PCIe (10/100/1000/2500 Mbps), Intel I225V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I225V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 15.0, - | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 2 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 1 | 2 St, - | ||
| USB v3.1 Gen. 2 | 3 St, 5 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 102 mm | |||
| Tiefe | 147 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
