3,5" Mainboards
// 3,5" Industrie-Mainboards
// Freescale i.MX 6Dual
// SoC (System-On-Chip)
// 1 GB
// 1 x HDMI
// LVDS
// 1 x G-LAN
// 3 x USB
// 2 x USB (intern)
// 1 x Seriell I/O
// 4 GB eMMC
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

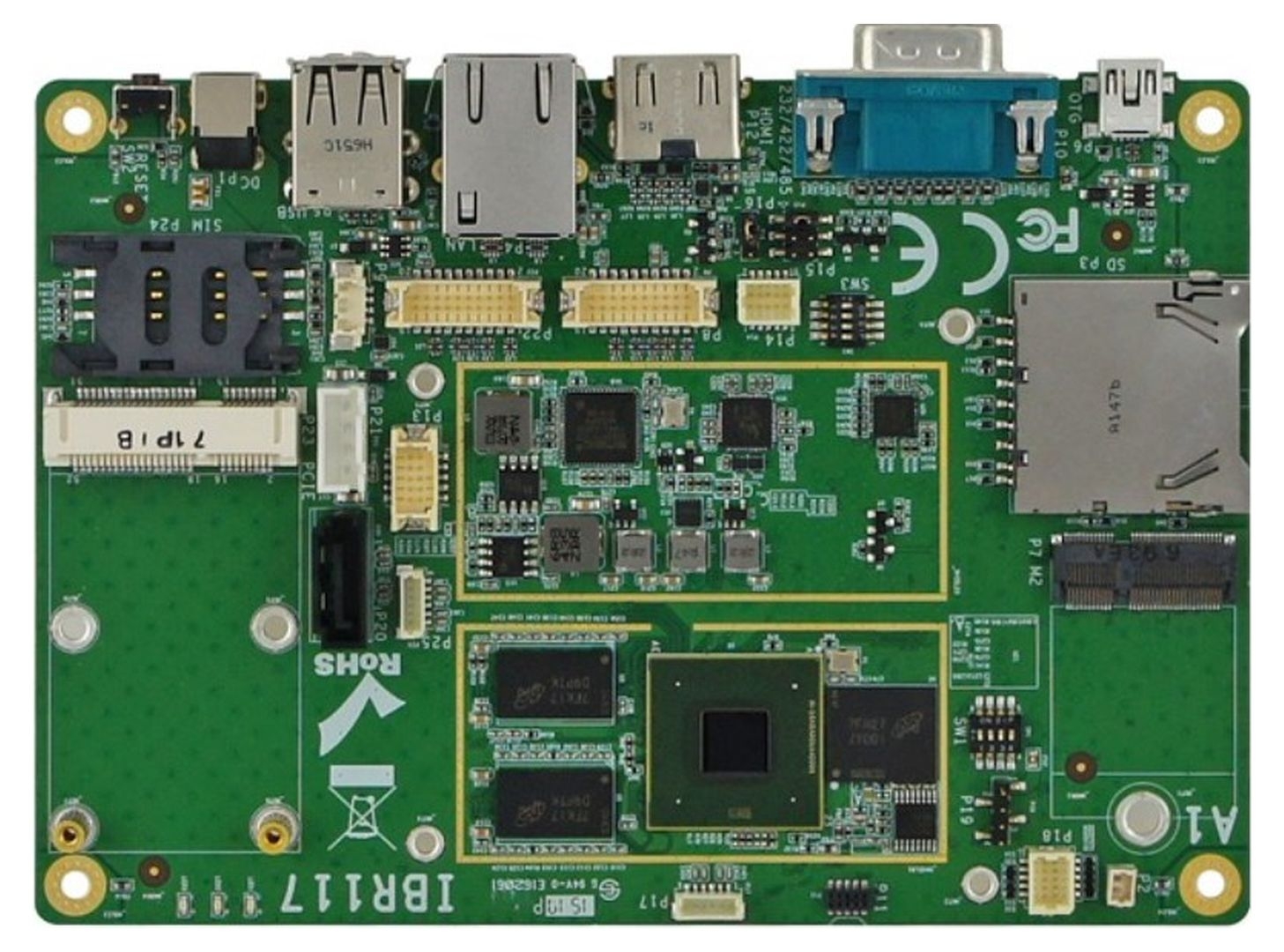

Basismodul: IBASE IBR117
| Allgemein | ||||
| SKU / Artikelnummer | IBR117 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A9 | ||
| Nummer | Freescale i.MX 6Dual | |||
| CPU Kerne | 2 St | |||
| Sockel | BGA PoP | |||
| Basis Frequenz | 1 GHz | |||
| Cache | 0,5 MB | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| Speicher onBoard | 1 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 4 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 4 GB | |||
| Grafik | ||||
| Prozessor | Vivante GC | |||
| Leistungsmerkmal | Unterstützung | OGL ES 2.0, OpenVG 1.1 | ||
| HW Decode | AVC / H.264, MPEG2, MPEG4 | |||
| HW Encode | AVC / H.264, MPEG4 | |||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Version | 1.4 | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×2, SDIO, UART, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | SD / MMC-Karte | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Integriert in i.MX6 | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

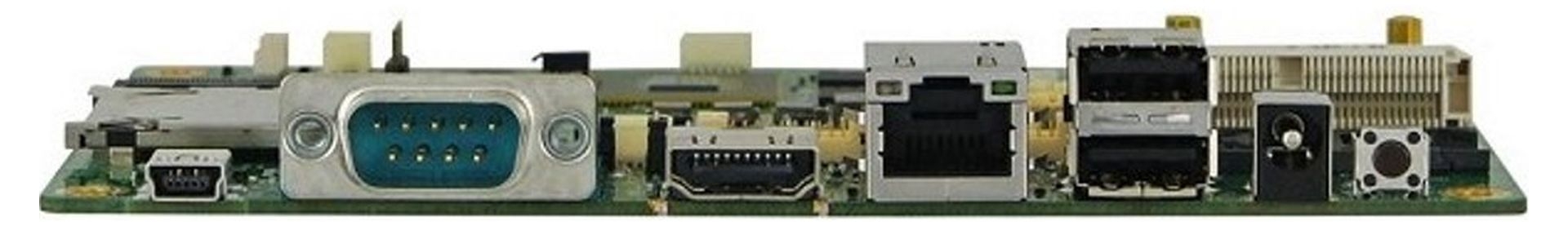

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | HDMI | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| CAN Bus | Version 2.0B (Interface) | 2 St | ||
| Protokoll | CAN 2.0B | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 2.2 | ||
| Android | Release | 6 | ||
| Unterstützte BS | Linux, Android | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 102 mm | |||
| Tiefe | 147 mm | |||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| GbE | 1 St | |||
| Fehler | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
