3,5" Mainboards
// 3,5" Industrie-Mainboards
// NXP i.MX 8M Quad-I
// SoC (System-On-Chip)
// 3 GB
// 1 x HDMI
// LVDS
// 1 x G-LAN
// 3 x USB
// 2 x USB (intern)
// 4 x Seriell I/O
// 16 GB eMMC
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

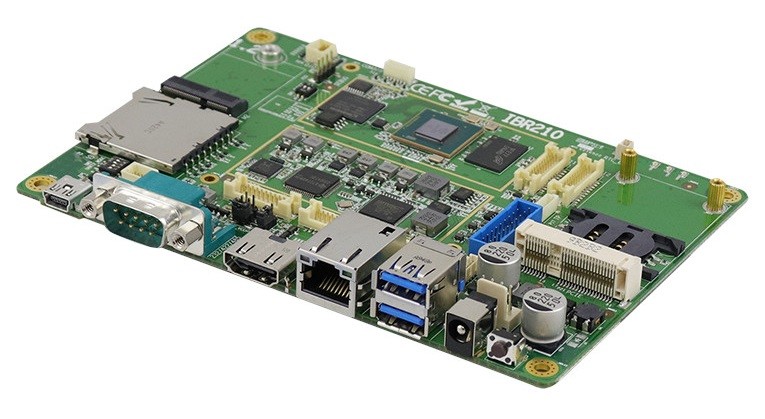

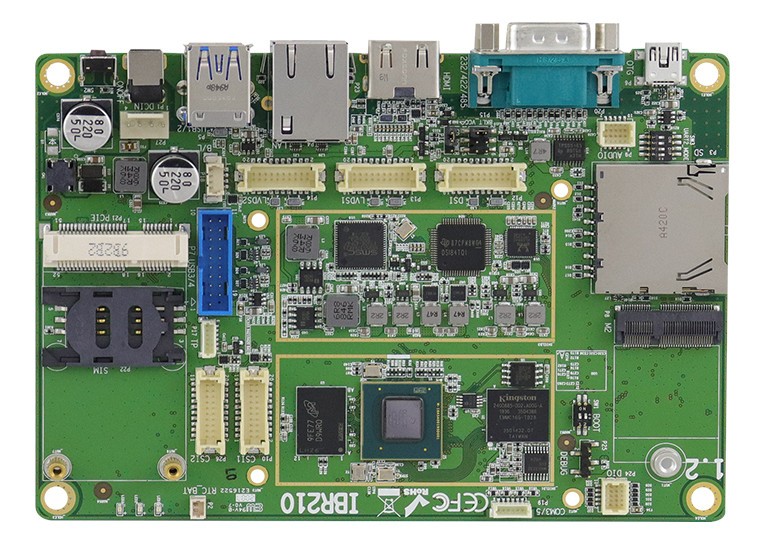

Basismodul: IBASE IBR210
| Allgemein | ||||
| SKU / Artikelnummer | IBR210 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A53 | ||
| Nummer | NXP i.MX 8M Quad-I | |||
| CPU Kerne | 4 St | |||
| Sockel | BGA | |||
| Basis Frequenz | 1,3 GHz | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Speicher onBoard | 3 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
| Grafik | ||||
| Prozessor | Vivante GC7000 Lite | |||
| Leistungsmerkmal | Unterstützung | OpenCL 1.2, OpenGL 3.1 | ||
| HW Decode | AVC / H.264, HEVC / H.265, MPEG2, MPEG4, VC1 / WMV9, VP 8 | |||
| HW Encode | AVC / H.264 | |||
| HDMI | Version | 2.0a | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | 4G/LTE, PCIe ×1 (Gen. 2), SDIO, UART, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | SD / MMC-Karte | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Integriert in i.MX8 | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.0 | 2 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | HDMI | 1 St | ||
| Interne I/O | ||||
| USB | USB v3.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 2 St | |
| Anschluss | 20 Pin FCP 0.5 mm | |||
| MIPI-DSI (Display Serial Interface) | 1 St | |||
| CAN Bus | Version 2.0B (Interface) | 2 St | ||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Ubuntu 18.04 LTS, Yocto 2.5 | ||
| Android | Release | 9 | ||
| Unterstützte BS | Android, Linux | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 80°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 102 mm | |||
| Tiefe | 147 mm | |||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| GbE | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
