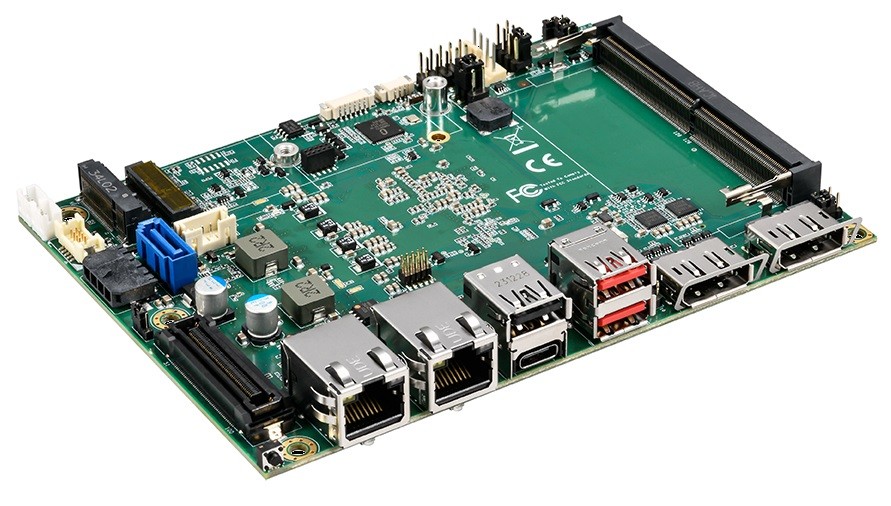

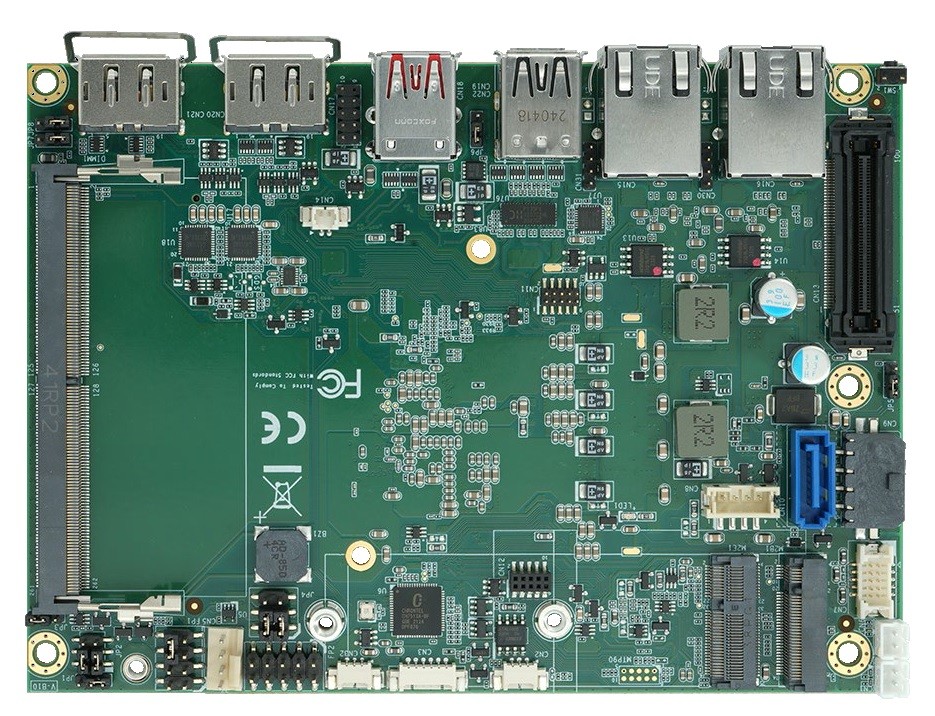

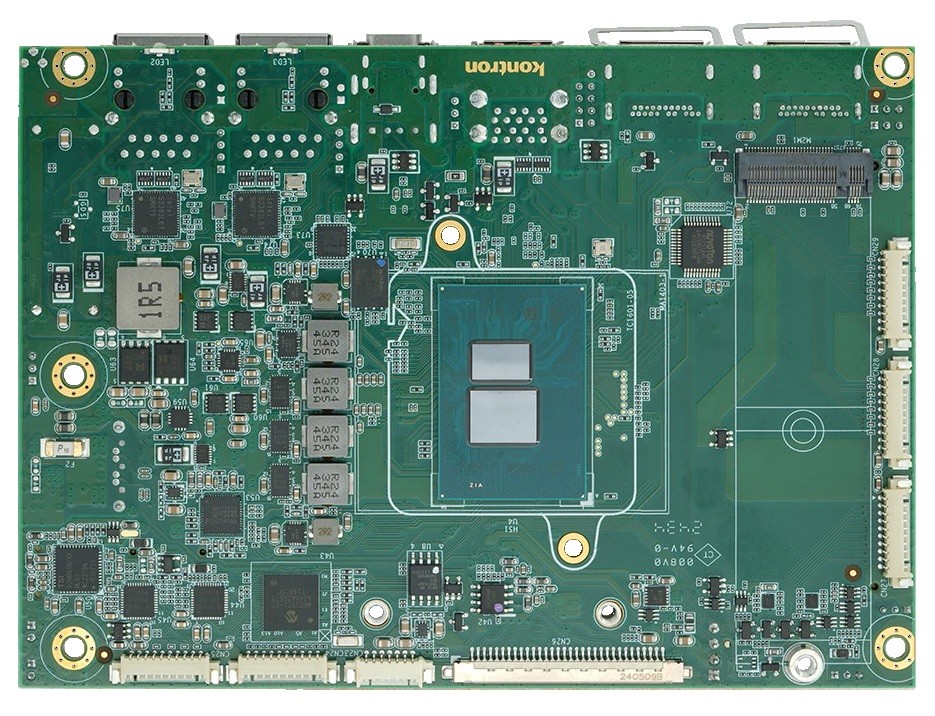

Kontron SBC-ADN

SBC-ADN-0-N97, SBC-ADN-3-i3-N305

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Core i3-N305 | Intel N97]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// Stromversorgung DC 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron SBC-ADN

Allgemein
SKU / ArtikelnummerSBC-ADNSBC-ADN-0-N97, 3.5"-SBC-ADN-0-N97, SBC-ADN-3-i3-N305
Produktgrunddaten
HerstellerKontron
Produkt-ID43019-ST-2000, 43019-ST-2001
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel Core i3-N305, Intel N97
CPU Kerne4 St, 8 St
Threads8 St, -
SockelBGA 1264
Max. Turbo-Taktfrequenz3,6 GHz, 3,8 GHz
Thermal Design Power (TDP)12 W, 15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze1 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 256 Mbit SPI
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7513A-BF
Erweiterung
PCIe x1x1 Signal1 St
PCIe Schnittstellen1x PCIe x1
M.2Slot 1Key IDB
InterfacePCIe ×1 (Gen. 3), UIM, USB 2.0
Unterstütze Abmaße2242, 2280, 3042, 3052
Slot 2Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 3Key IDM
InterfaceSATA III
Unterstütze Abmaße2280
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageM.2
Audio
ChipsatzTSI 92HD91B
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

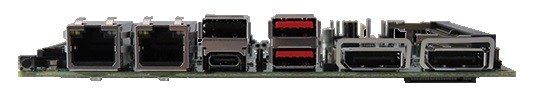

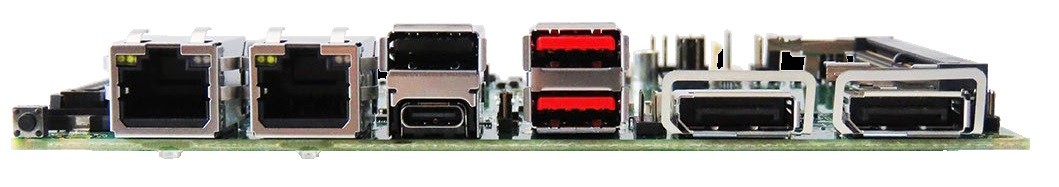

Externe I/O (Rückseite)
AnzeigeDisplayport2 St
DP USB-C1 St
EthernetRJ-452 St
USBUSB v2.01 St
USB v3.2 (Gen 2)2 St
USB v3.2 (Gen 2, Type C)1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
UARTTx/Rx1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Line-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9672 VU 2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 9~36V
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe105 mm
BedienelementePower1 St
StatusanzeigenStorage1 St
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
