3,5" Mainboards
// 3,5" Industrie-Mainboards
// [Intel Core Ultra 5 325 | Intel Core Ultra 5 335 | Intel Core Ultra 5 336H | Intel Core Ultra 7 356H | Intel Core Ultra 7 366H | Intel Core Ultra X7 Processor 358H | Intel Core Ultra X9 Processor 388H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 1 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Power Supply DC 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

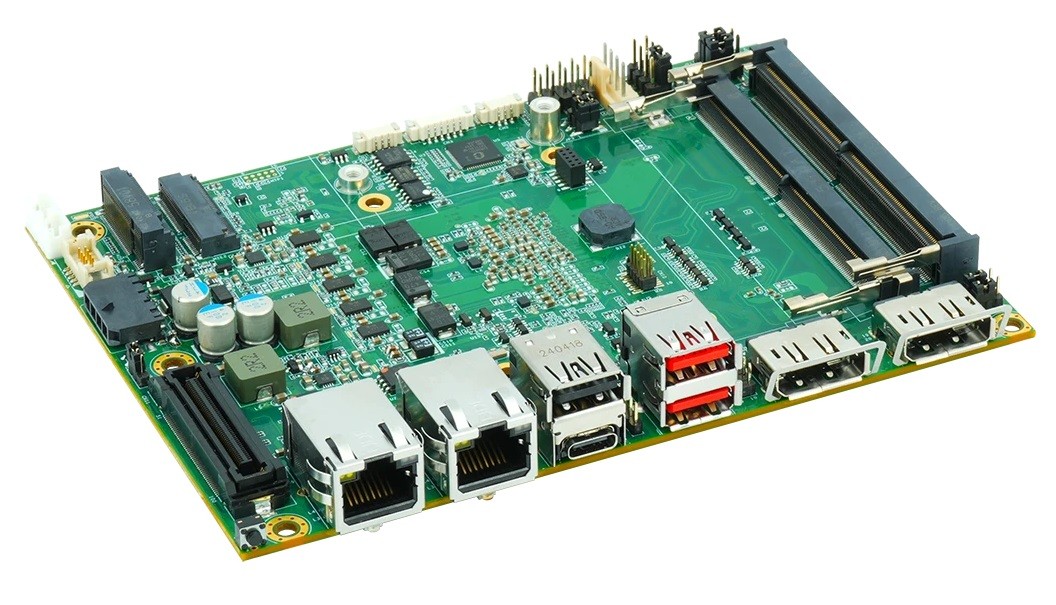

Basismodul: Kontron SBC-PTL
| Allgemein | ||||
| SKU / Artikelnummer | SBC-PTL | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | Intel Panther Lake | ||
| Nummer | Intel Core Ultra 5 325, Intel Core Ultra 5 335, Intel Core Ultra 5 336H, Intel Core Ultra 7 356H, Intel Core Ultra 7 366H, Intel Core Ultra X7 Processor 358H, Intel Core Ultra X9 Processor 388H | |||
| CPU Kerne | 8 St, 12 St, 16 St | |||
| Threads | 8 St, 12 St, 16 St | |||
| Sockel | BGA 2540 | |||
| Performance-core Grundtaktfrequenz | 1,9 GHz, 2 GHz, 2,1 GHz, 2,2 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,6 GHz, 4,7 GHz, 4,8 GHz, 5,1 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,5 GHz, 1,6 GHz, - | |||
| Efficient-core Max Turbo Frequenz | 3,5 GHz, 3,6 GHz, 3,7 GHz, 3,8 GHz, - | |||
| Cache | 12 MB, 18 MB | |||
| Grundleistungsaufnahme des Prozessors | 12 W, 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 6400 MT/s, 7200 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 128 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel Arc B390, Intel Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7513A-BF | |||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | 4G/LTE, PCIe ×2, UIM, USB 2.0 | |||
| Unterstütze Abmaße | 2242, 2280, 3042, 3052 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | M | ||
| Interface | PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| B2B | DDI, GSPI, I2C, MIPI-CSI, PCIe, UART | |||
| Audio | ||||
| Chipsatz | TSI 92HD91B | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

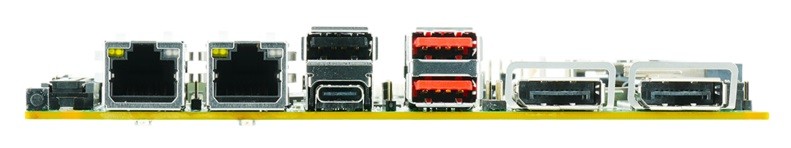

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 2 St | ||
| DP USB-C | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 2) | 2 St | |||
| USB v3.2 (Gen 2, Type C) | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 1 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Amplifier | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 80°C, -40° bis 85°C | ||
| Lagerung | -20° bis 80°C, -55° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146 mm | |||
| Tiefe | 105 mm | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
