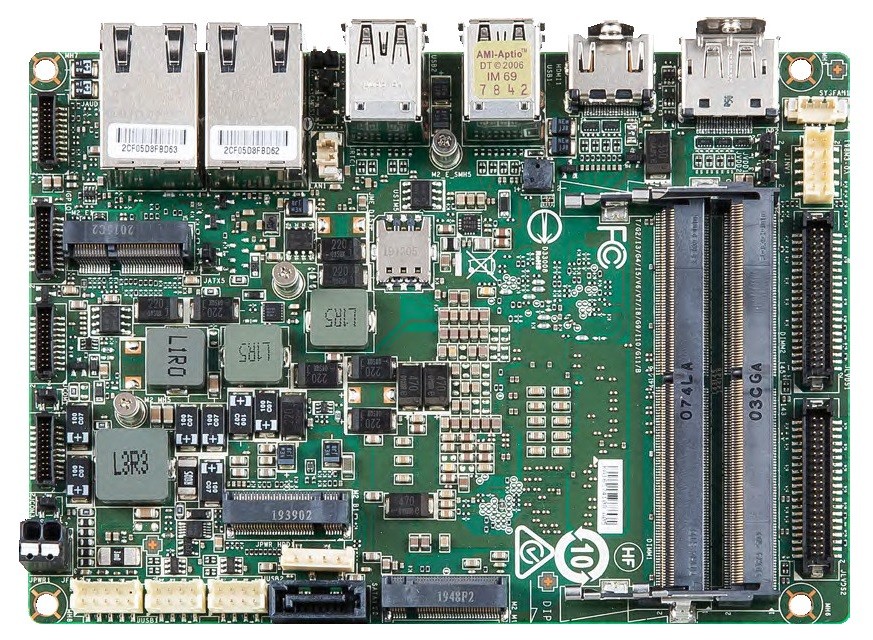

MSI MS-98M3

919-98M3-001, 919-98M3-002, 919-98M3-003, 919-98M3-004, 919-98M3-005, 919-98M3-006, 919-98M3-007

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Celeron 6305E | Intel Core i3-1115G4E | Intel Core i3-1115GRE | Intel Core i5-1145G7E | Intel Core i5-1145GRE | Intel Core i7-1185G7E | Intel Core i7-1185GRE]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (16-Bit)
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-98M3

Allgemein
SKU / ArtikelnummerMS-98M3919-98M3-001, 919-98M3-002, 919-98M3-003, 919-98M3-004, 919-98M3-005, 919-98M3-006, 919-98M3-007
Produktgrunddaten
HerstellerMSI
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Celeron 6305E, Intel Core i3-1115G4E, Intel Core i3-1115GRE, Intel Core i5-1145G7E, Intel Core i5-1145GRE, Intel Core i7-1185G7E, Intel Core i7-1185GRE
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1449
Basis Frequenz1,5 GHz, 1,8 GHz, 2,2 GHz
Max. Turbo-Taktfrequenz3,9 GHz, 4,1 GHz, 4,4 GHz, -
Cache4 MB, 6 MB, 8 MB, 12 MB
Thermal Design Power (TDP)15 W, 28 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81966AB-I
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Gen 11 LP, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
DisplayportMaximale Auflösung7680 x 4320 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
eDP (embedded Display Port)Maximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4 (Gen. 4)
Unterstütze Abmaße2280
Slot 2Key IDB
Interface4G/LTE, PCIe ×1 (Gen. 3), SATA III, USB 2.0
Unterstütze Abmaße2242, 3042
Slot 3Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsB, E, M
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I225IT PCIe (10/100/1000/2500 Mbps), Intel I225LM PCIe (10/100/1000/2500 Mbps)

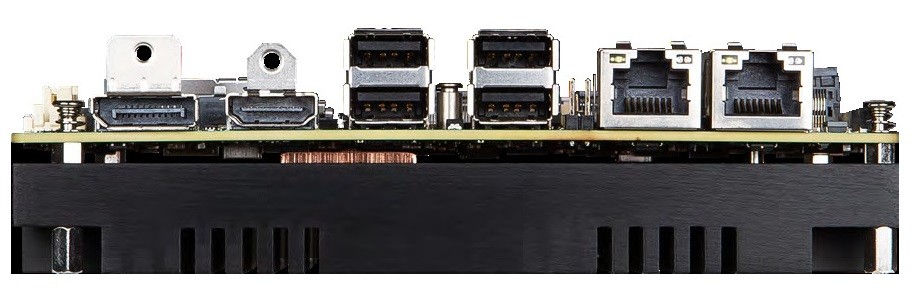

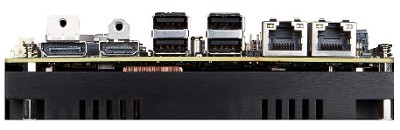

Externe I/O (Rückseite)
AnzeigeHDMI1 St
Displayport1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 2)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232 / 422 / 485Ports (Sonderanschluss)4 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 2 St
Digital I/OBits16-Bit1 St
DIO Power4-Pin (2 mm Pitch)
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9670 VQ 2.0, Infineon SLB 9670 XQ 2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 12~24V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
Windows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionUbuntu 22.04, Yocto 3.1
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-10° bis 60°C, -40° bis 70°C
Lagerung-20° bis 80°C, -40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe102 mm
Gewicht650 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
Weitere Zertifikate / KonformitätenBSMI, International Certificate (IC), RCM, VCCI
RoHS konformJa
