4" Mainboards
// 4" Industrie-Mainboards
// NXP i.MX 93
// SoC (System-On-Chip)
// 2 GB
// LVDS
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// 2 x USB (internal)
// 6 x Seriell I/O
// 16 GB eMMC
// Digital I/O (16-Bit)
// Power Supply DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

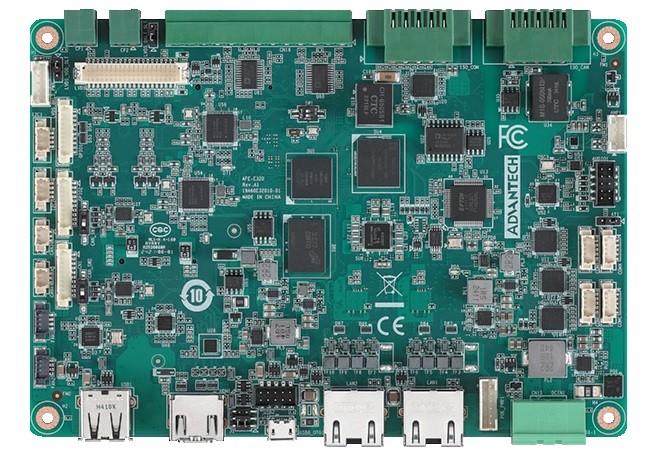

Basismodul: Advantech AFE-E420
Allgemein | ||||
SKU / Artikelnummer | AFE-E420 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Serie | ARM Cortex-A55 | ||
Nummer | NXP i.MX 93 | |||
CPU Kerne | 2 St | |||
Max. Turbo-Taktfrequenz | 1,7 GHz | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR4 | ||
Maximaler Ausbau | 2 GB | |||
Speicher onBoard | 2 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
eMMC Version | 5.1 | |||
Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
Grafik | ||||
HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
LVDS | Maximale Auflösung | 1280 x 800 bei 60 Hz | ||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | E | |
Interface | UART | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, USB 2.0 | |||
Unterstütze Abmaße | 3042 | |||
M.2 Key IDs | B, E | |||
Storage | Micro-SD | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8211E (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||
Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St, - | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 1 St | ||
USBOTG (USB On-The-Go) | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 6 St | |
Anzeige | LVDS Anschlüsse | 1 St, - | ||
Digital I/O | Bits | 16-Bit | 1 St | |
I²C | 2 St | |||
CAN Bus | Version 2.0B (Interface) | 2 St | ||
Version 2.0B (mit Isolation) | 2 St | |||
Protokoll | CAN-FD | |||
Audio | Anschluss | 2.00 mm Pitch | ||
Line-In | 1 St | |||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Amplifier | 1 St | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 2 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Betriebssysteme / Software | ||||
Linux | Distribution | Yocto 3.0 | ||
Unterstützte BS | Linux | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 85°C, -40° bis 85°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Lagerung | 5 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | 4" | ||
Breite | 165 mm | |||
Tiefe | 115 mm | |||
Vibration | Vibration | 3G, 10~500 Hz | ||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja |
