4" Mainboards
// 4" Industrie-Mainboards
// Qualcomm IQ9075M
// SoC (System-On-Chip)
// 32 GB
// 4 x G-LAN (Back side)
// 4 x USB (Back side)
// Digital I/O (16-Bit)
// Power Supply DC Wide range 20~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

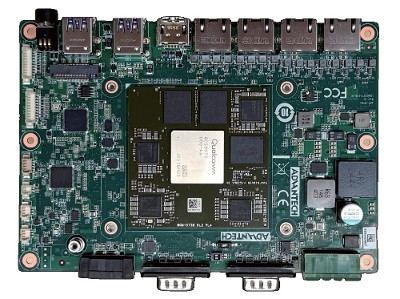

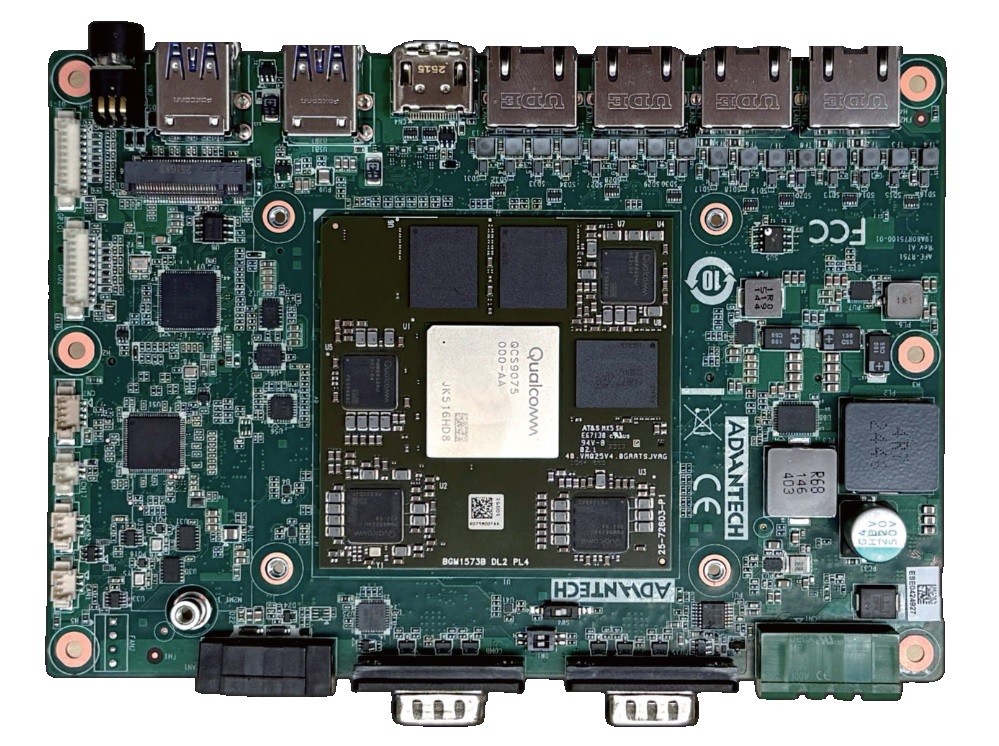

Basismodul: Advantech ASR-A503
| Allgemein | ||||
| SKU / Artikelnummer | ASR-A503 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Qualcomm Dragonwing IQ9 Series | ||
| Nummer | Qualcomm IQ9075M | |||
| CPU Kerne | 8 St | |||
| Max. Turbo-Taktfrequenz | 2,36 GHz | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR5 | ||
| DIMM Datarate | 3200 MT/s | |||
| Speicher onBoard | 32 GB | |||
| Storage | Universal Flash Storage (UFS) | Speicher | 128 GB | |
| Grafik | ||||
| Prozessor | Qualcomm Adreno 663 | |||
| Performance | TOPS (INT8) | 200 | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), UART, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8221D (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 3 St | |||
| Netzwerk | 4x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 4 St | ||
| USB | USB v3.1 Gen. 1 | 3 St | ||
| USB v3.1 Gen. 2 | 1 St | |||
| Interne I/O | ||||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Image Capture Interfaces | Kamera Eingang 1 | Anzahl | 4 St | |
| Lanes | 4 St | |||
| CAN Bus | Version 2.0B (mit Isolation) | 1 St | ||
| Protokoll | CAN 2.0A, CAN 2.0B, CAN-FD | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 20~36V | |||
| Anschluss | 4 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 20~36V | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Ubuntu 24.04 | ||
| Unterstützte BS | Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 55°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 4" | ||
| Breite | 115 mm | |||
| Tiefe | 165 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | EN 61000-4-2 (ESD) | |||
| RoHS konform | Ja | |||
