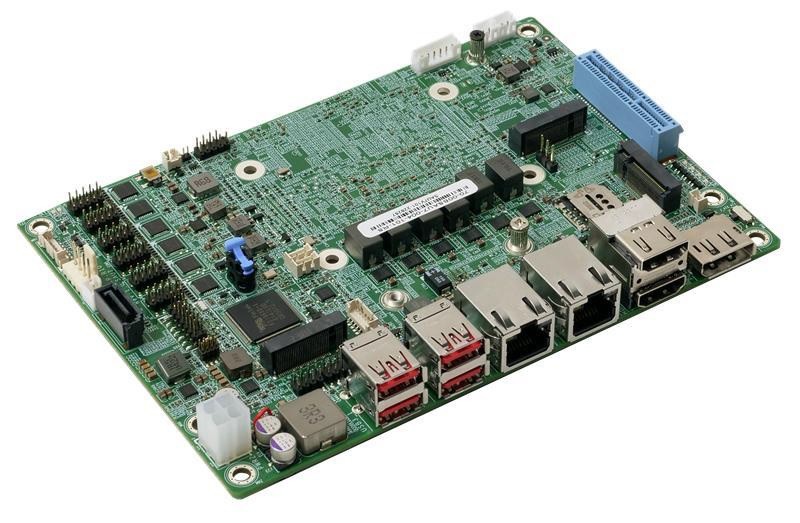

IEI NANO-ADL-P

NANO-ADL-P-CC-R10, NANO-ADL-P-i3C-R10, NANO-ADL-P-i5C-R10, NANO-ADL-P-i7C-R10

4" Mainboards

PRODUKT-FEATURES

// EPIC Industrie-Mainboards
// [Intel Celeron 7305 | Intel Core i3-1215U | Intel Core i5-1235U | Intel Core i7-1255U]
// SoC (System-On-Chip)
// 8 GB
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCIe x4
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IEI NANO-ADL-P

Allgemein
SKU / ArtikelnummerNANO-ADL-PNANO-ADL-P-CC-R10, NANO-ADL-P-i3C-R10, NANO-ADL-P-i5C-R10, NANO-ADL-P-i7C-R10
Produktgrunddaten
HerstellerIEI
System
ProzessorSerieIntel Alder Lake
NummerIntel Celeron 7305, Intel Core i3-1215U, Intel Core i5-1235U, Intel Core i7-1255U
CPU Kerne5 St, 6 St, 10 St
Threads5 St, 8 St, 12 St
SockelBGA 1744
Max. Turbo-Taktfrequenz1,1 GHz, -
Performance-core Max Turbo Frequenz4,4 GHz, 4,7 GHz, -
Efficient-core Max Turbo Frequenz3,3 GHz, 3,5 GHz, -
Cache8 MB, 10 MB, 12 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Frequenz3200 MHz
Maximaler Ausbau16 GB
Speicher onBoard8 GB
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81966D-I
Controller 2I/O ControllerITE IT5571
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
Version1.4a
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Version1.4a
Erweiterung
PCIe x4x4 Signal1 St
PCIe Schnittstellen1x PCIe x4
M.2Slot 1Key IDA
InterfacePCIe ×1 (Gen. 3), USB 2.0, WiFi+BT
Unterstütze Abmaße2230
Slot 2Key IDB
Interface4G/LTE, PCIe ×2 (Gen. 3), USB 2.0
Unterstütze Abmaße2280, 3052
M.2 Key IDsA, B
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

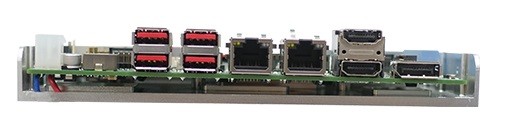

Externe I/O (Rückseite)
AnzeigeHDMI2 St
Displayport1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 2)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
Digital I/OBits12-Bit1 St
SMBus1 St
I²C1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC)
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-30° bis 70°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEPIC
Breite115 mm
Tiefe165 mm
Gewicht400 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
