EPIC Mainboards
// EPIC Industrie-Mainboards
// LGA 1851
// [Intel H810 | Intel Q870]
// 262 Pin SO-DIMM DDR5
// LVDS
// [1 | 2] x G-LAN (Back side)
// 4 x USB (Back side)
// 4 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (16-Bit)
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

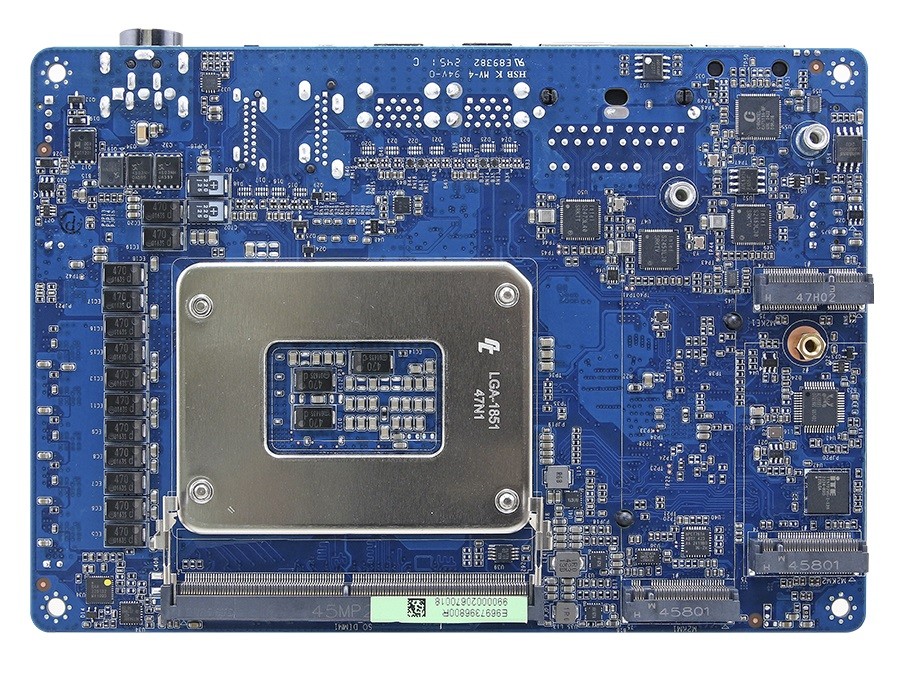

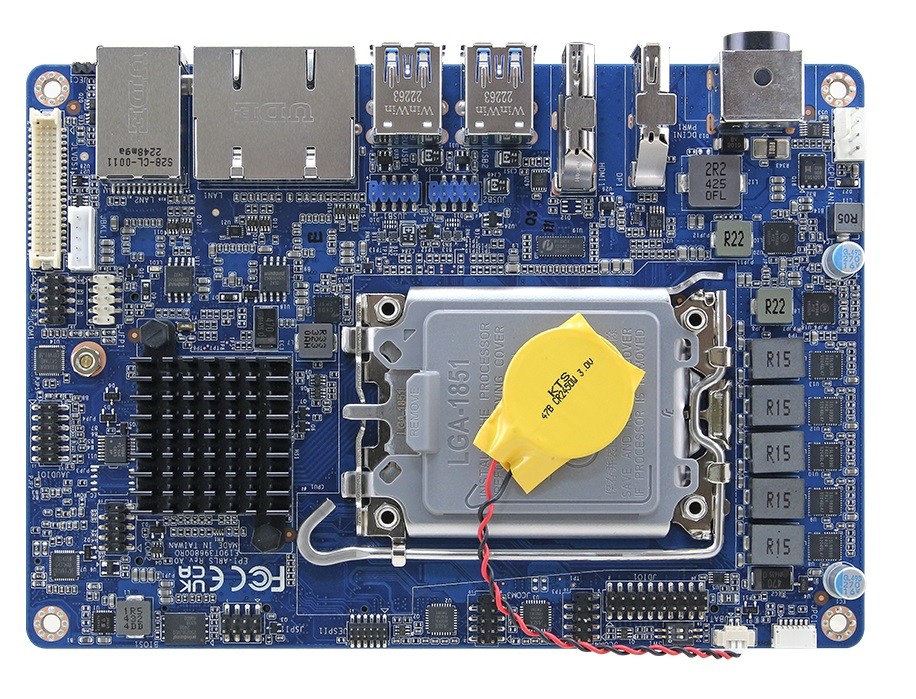

Basismodul: Avalue EPI-ARLS
| Allgemein | ||||
| SKU / Artikelnummer | EPI-ARLS | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Serie | Intel Meteor Lake | ||
| Sockel | LGA 1851 | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel H810, Intel Q870 | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 6400 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 48 GB | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 2.0 | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Version | 2.0 | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7513A-BF | |||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St, 2 St | |||
| Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

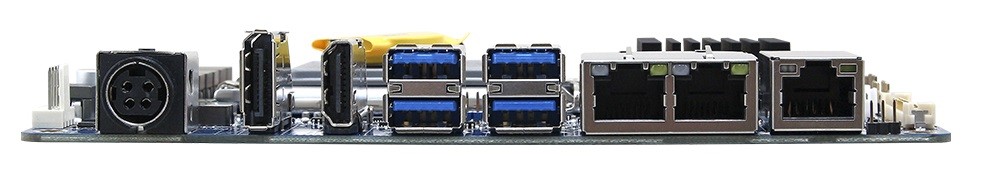

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Ethernet | RJ-45 | 1 St, 2 St | ||
| USB | USB v3.2 (Gen 1) | 2 St, - | ||
| USB v3.2 (Gen 2) | 2 St, 4 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 2 St | |||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Nuvoton NPCT760AABYX | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | EPIC | ||
| Breite | 165 mm | |||
| Tiefe | 115 mm | |||
| Gewicht | 300 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
