Mainboards mit Sonderformat
// Sonderformat Industrie-Mainboards
// Rockchip RK3399
// SoC (System-On-Chip)
// 2 GB
// 1 x HDMI
// LVDS
// 1 x G-LAN
// 3 x USB
// 2 x USB (intern)
// 1 x Seriell I/O
// 16 GB eMMC
// Digital I/O (8-Bit)
// Stromversorgung DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

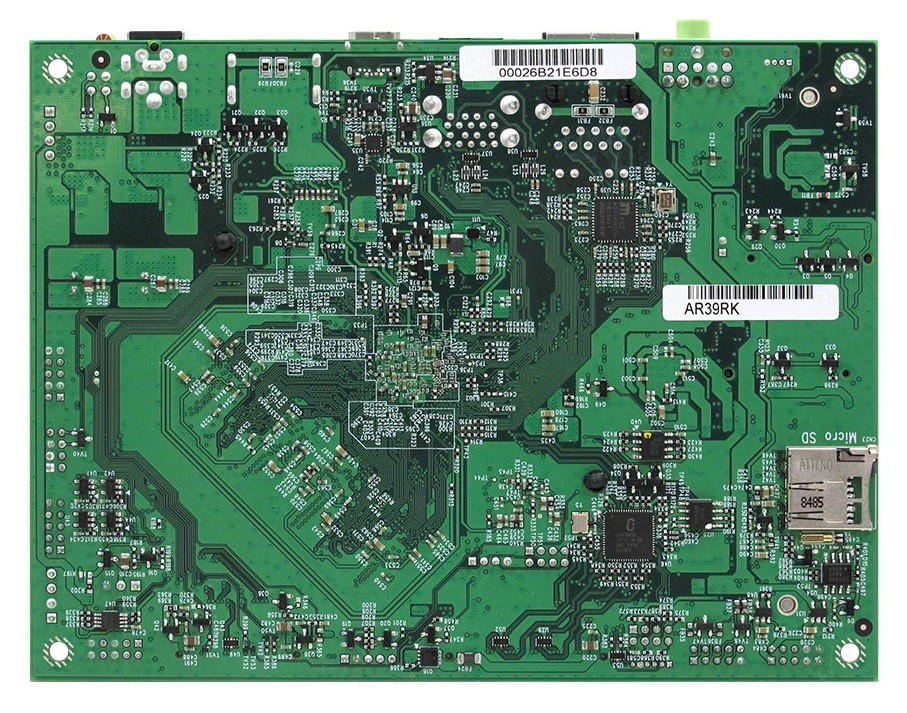

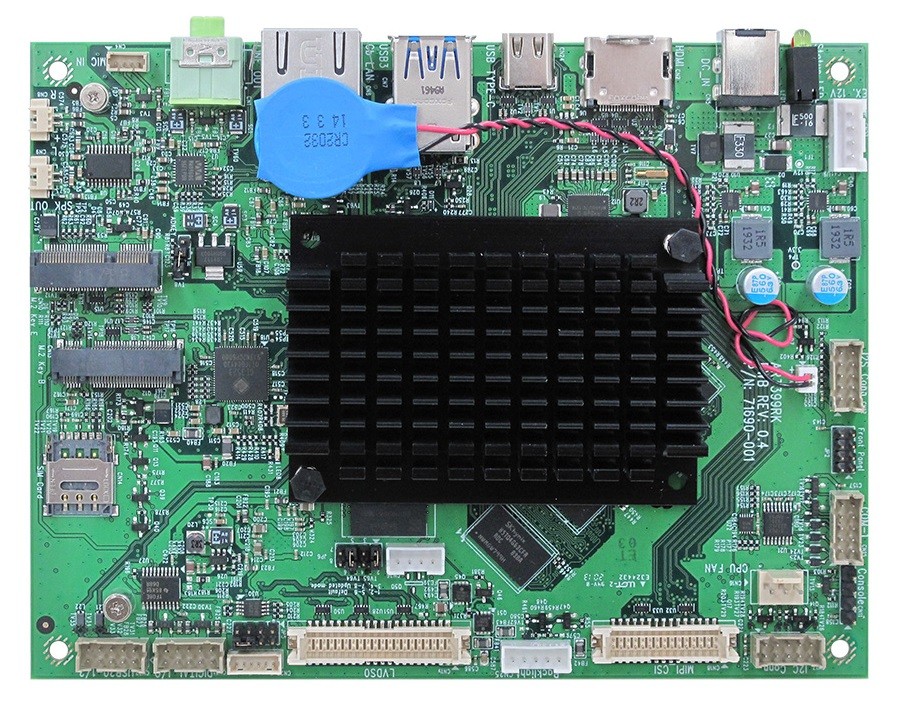

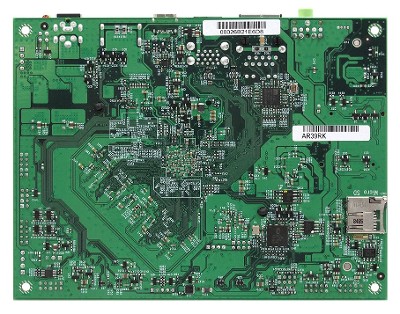

Basismodul: BCM AR3399RK
Allgemein | ||||
SKU / Artikelnummer | AR3399RK | |||
Produktgrunddaten | ||||
Hersteller | BCM | |||
System | ||||
Prozessor | Serie | ARM Cortex-A72 | ||
Nummer | Rockchip RK3399 | |||
CPU Kerne | 2 St | |||
Prozessor 2 | Serie | ARM Cortex-A53 | ||
CPU Kerne | 4 St | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR3 | ||
Maximaler Ausbau | 4 GB | |||
Speicher onBoard | 2 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
Grafik | ||||
Prozessor | ARM Mali-T860 MP4 | |||
HDMI | Version | 1.4b | ||
LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Bits | 24 Bit | |||
Bridge | Chrontel CH7511B | |||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | E | |
Interface | PCIe ×1 (Gen. 2), USB 2.0, WiFi+BT | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, USB 3.0 | |||
Unterstütze Abmaße | 2242 | |||
M.2 Key IDs | B, E | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | Micro-SD | |||
Audio | ||||
Chipsatz | Wolfson WM8960 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Micrel KSZ9031 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Netzwerk | 1x G-LAN | |||

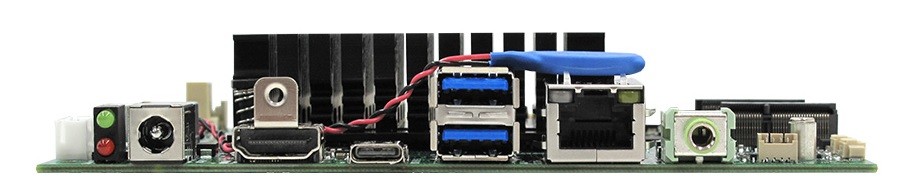

Externe I/O | ||||
Ethernet | RJ-45 | 1 St | ||
USB | USB v3.0 | 2 St | ||
USB v3.0 (Type C) | 1 St | |||
Anzeige | HDMI | 1 St | ||
Audio | Line-Out | 1 St | ||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
Anzeige | LVDS Anschlüsse | 1 St | ||
Digital I/O | Bits | 8-Bit | 1 St | |
I²C | 1 St | |||
Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 1 St | |
Anschluss | 15 Pin FPC 1 mm | |||
Anzahl | 1 St | |||
Audio | Anschluss | 2.00 mm Pitch | ||
Line-In | 1 St | |||
Mic-In | 1 St | |||
Amplifier | 1 St | |||
I²S | 1 St | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Bereich | 12V | |
Anschluss | DC Jack | |||
Stromversorgung - Eingang | DC: 12V | |||
Betriebssysteme / Software | ||||
Linux | Kernel | 4.4 | ||
Android | Release | 9 | ||
Unterstützte BS | Linux, Android | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 80%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Sonderformat | ||
Breite | 110 mm | |||
Tiefe | 145 mm | |||
Gewicht | 200 g | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
