Mainboards mit Sonderformat
// Sonderformat Industrie-Mainboards
// [Intel Atom C2358 | Intel Atom C2558 | Intel Atom C2758]
// SoC (System-On-Chip)
// 240 Pin DIMM DDR3
// 4 x G-LAN
// 2 x USB
// 2 x Seriell I/O
// 1 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

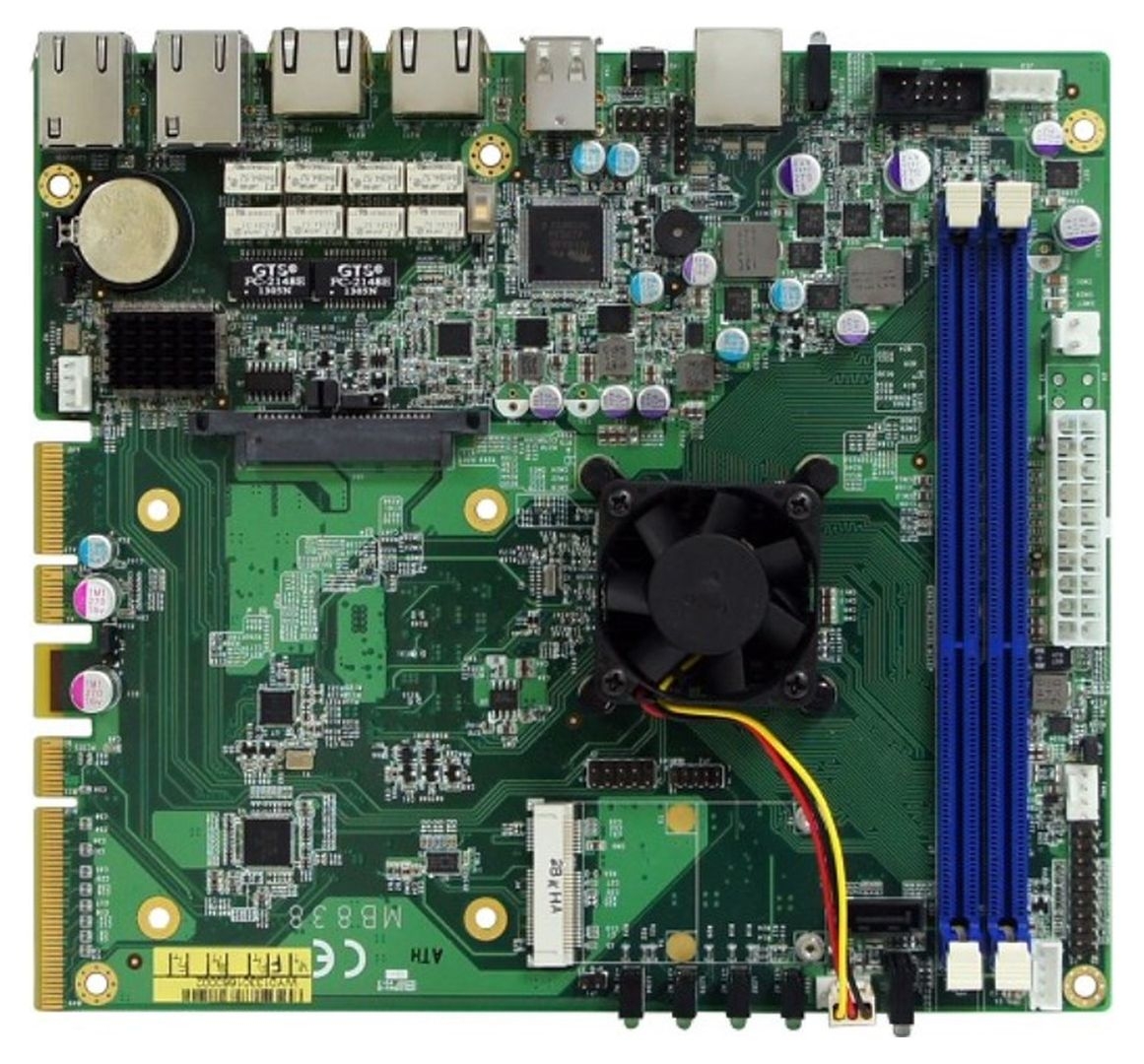

Basismodul: IBASE MB838
| Allgemein | ||||
| SKU / Artikelnummer | MB838 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Rangeley | ||
| Nummer | Intel Atom C2358, Intel Atom C2558, Intel Atom C2758 | |||
| CPU Kerne | 2 St, 4 St, 8 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1283 | |||
| Basis Frequenz | 1,7 GHz, 2,4 GHz | |||
| Cache | 1 MB, 2 MB, 4 MB | |||
| Thermal Design Power (TDP) | 7 W, 15 W, 20 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Erweiterung | ||||
| PCIe x4 | x4 Signal (Interface) | 1 St | ||
| PCIe x8 | x8 Signal (Interface) | 1 St | ||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x4, 1x PCIe x8 | |||
| Storage | mSATA | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I347-AT4 Quad Port PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Bypass | Ja | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 4 St | ||
| USB | USB v2.0 | 2 St | ||
| Seriell | RS-232 | RJ-45 | 1 St | |
| Interne I/O | ||||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9655 1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Sonderformat | ||
| Breite | 108 mm | |||
| Tiefe | 203 mm | |||
| Bedienelemente | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
