ATX Server Mainboards
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel C246
// 288 Pin DIMM DDR4
// [2 | 4] x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 9 x USB (intern)
// 2 x Seriell I/O
// 3 x PCIe x1
// 2 x PCIe x4
// 2 x PCIe x16
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

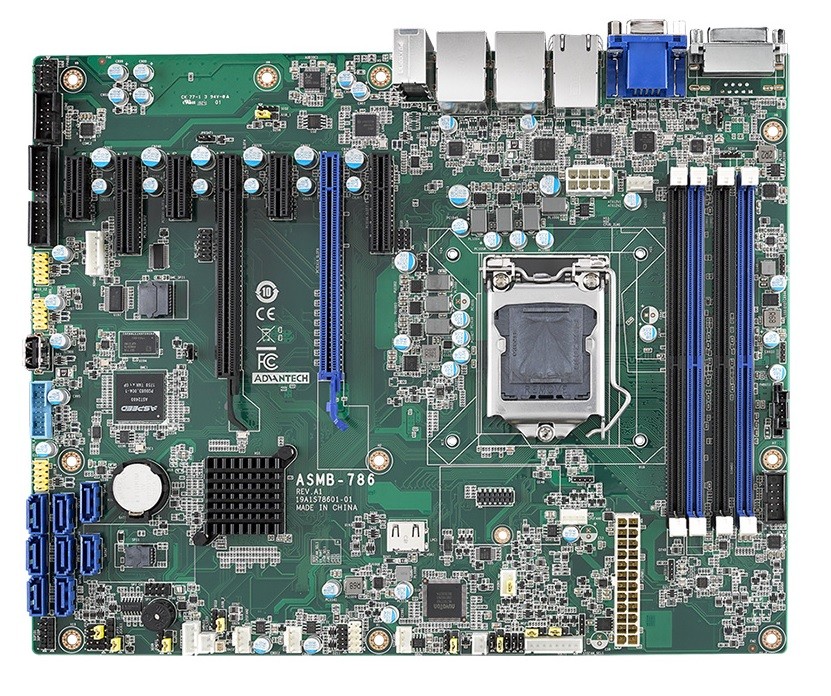

Basismodul: Advantech ASMB-786
| Allgemein | ||||
| SKU / Artikelnummer | ASMB-786 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 95 W | |||
| Chipsatz | Intel C246 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | ECC Unbuffered DIMM | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird unterstützt | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6776D | |
| IPMI | IPMI-Controller | -, Aspeed AST2400 BMC | ||
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 3 St | ||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 2 St | |||
| PCIe x16 | x8 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| x16 Signal | Generation | 3 | ||
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 2x PCIe x4, 2x PCIe x16, 3x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St, 3 St | |||
| Netzwerk | 2x G-LAN, 4x G-LAN | |||

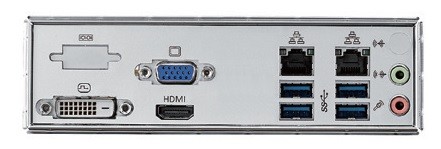

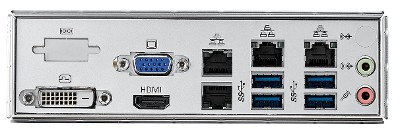

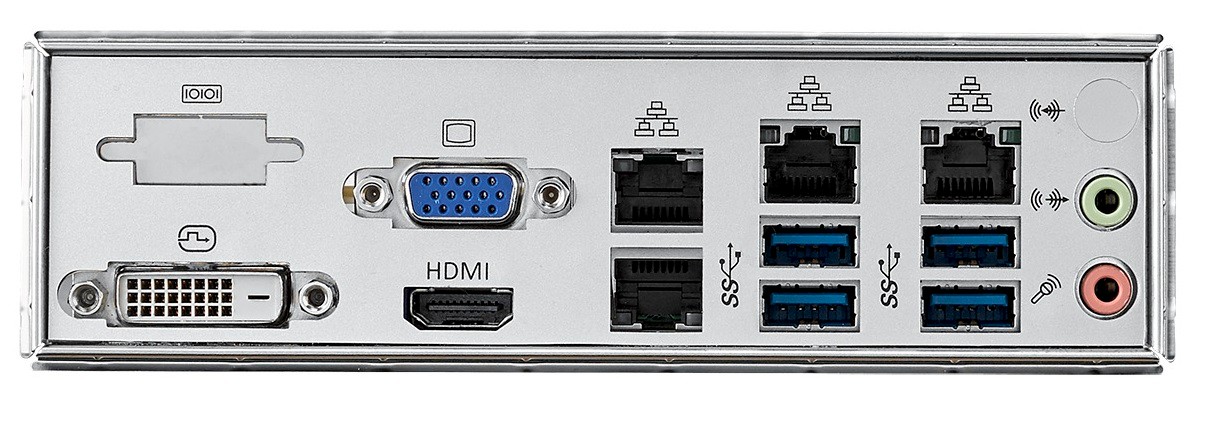

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St, 4 St | ||
| USB | USB v3.1 Gen. 2 | 4 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 6 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.1 | Key-A Header (20-Pin) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 8 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows Server 2016 | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 304,8 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
