ATX Server Mainboards
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel C246
// 288 Pin DIMM DDR4
// [3 | 7] x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 6 x USB (intern)
// 2 x Seriell I/O
// 1 x PCI
// 1 x PCIe x1
// 1 x PCIe x4
// 1 x PCIe x8
// 1 x PCIe x16
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

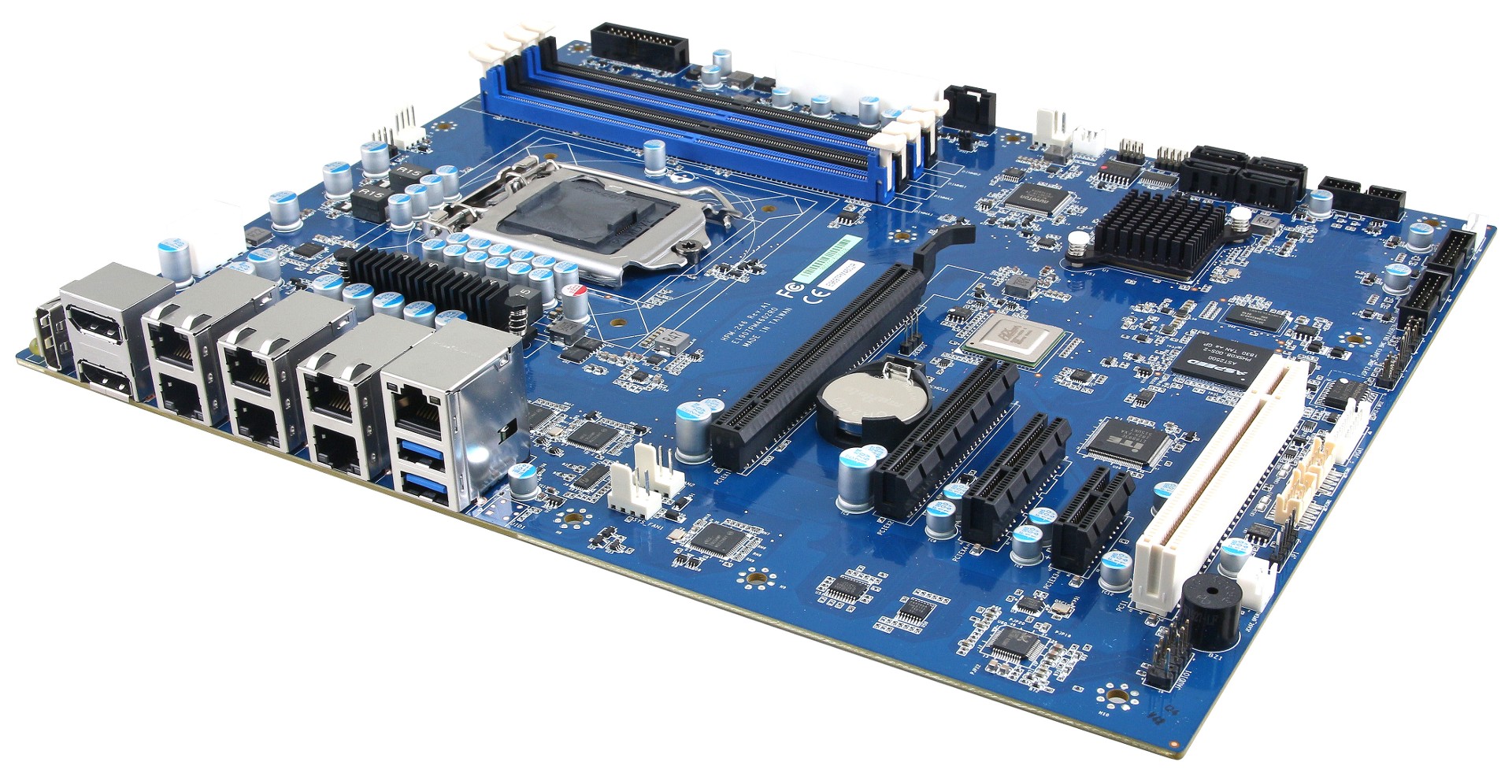

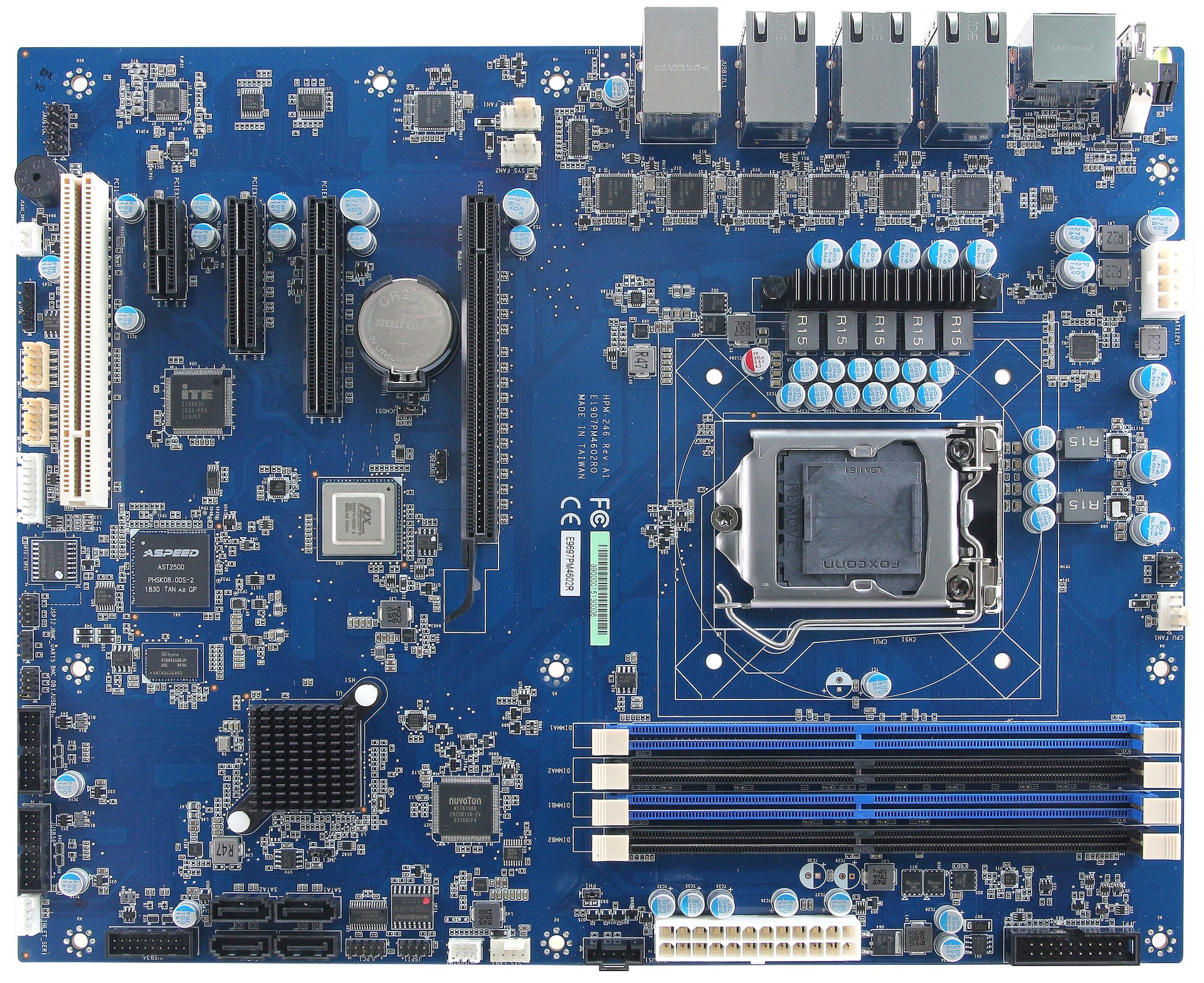

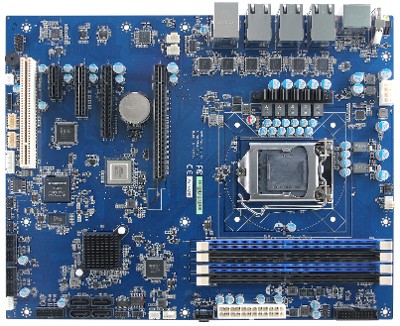

Basismodul: Avalue HPM-246UA
| Allgemein | ||||
| SKU / Artikelnummer | HPM-246UA | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 95 W | |||
| Chipsatz | Intel C246 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2666 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| IPMI | IPMI-Controller | Aspeed AST2500 BMC | ||
| Version | 2.0 | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 9 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCI | Version | 3.0 | ||
| Anzahl | 1 St | |||
| PCI Schnittstellen | 1x PCI | |||
| PCIe x1 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| PCIe x8 | Generation | 2 | ||
| x8 Signal | 1 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x1, 1x PCIe x4, 1x PCIe x8, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 3 St, 7 St | |||
| Netzwerk | 3x G-LAN, 7x G-LAN | |||

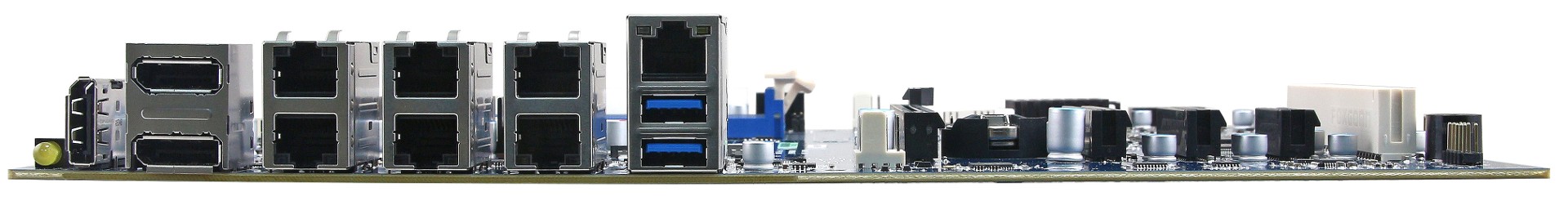

| Externe I/O (Rückseite) | ||||
| Anzeige | DP++ | 3 St | ||
| Ethernet | RJ-45 | 3 St, 7 St | ||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| Interne I/O | ||||
| USB | USB v3.2 | 2.00 mm Pitch | 6 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | VGA (2.00 mm Pitch) | 1 St | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9665 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows | Windows Server 2016 | wird unterstützt | ||
| Windows Server 2019 | wird unterstützt | |||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Unterstützte BS | Windows, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -25° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 304,8 mm | |||
| Tiefe | 243,84 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
