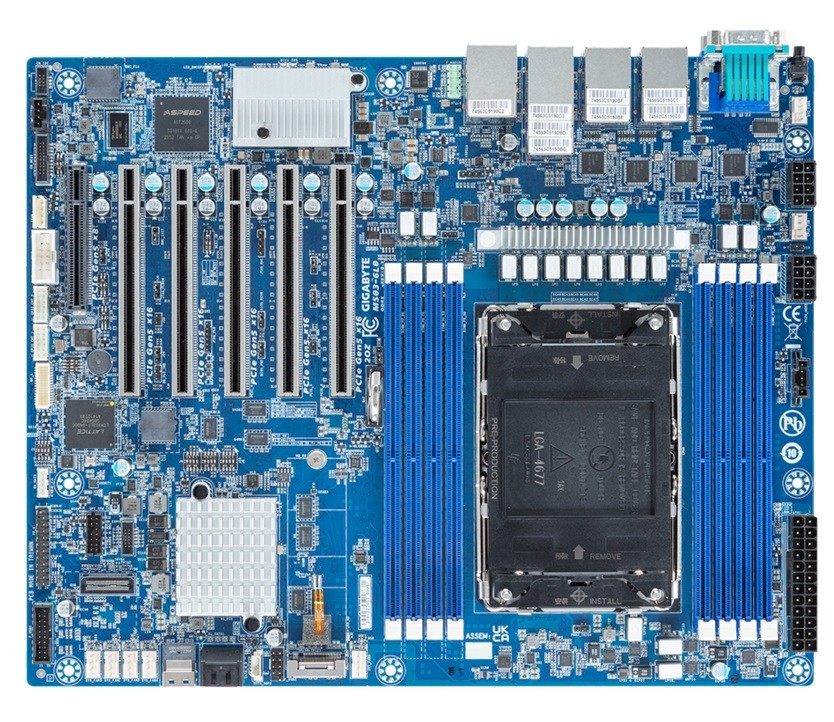

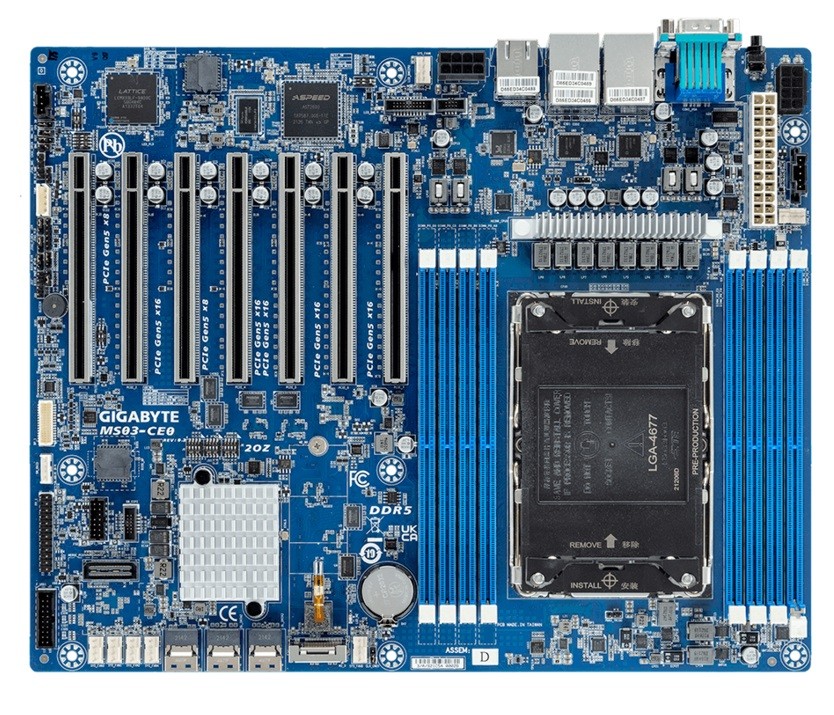

GIGAIPC MS03

MS03-6L0, MS03-CE0

ATX Server Mainboards

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 4677 (P5)
// Intel C741
// 288 Pin DIMM DDR5
// [2 | 6] x G-LAN (Rückseite)
// [0 | 2] x USB (Rückseite)
// [1 | 4] x USB (intern)
// [0 | 1] x PCIe x8
// [5 | 7] x PCIe x16
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: GIGAIPC MS03

Allgemein
SKU / ArtikelnummerMS03MS03-6L0, MS03-CE0
Produktgrunddaten
HerstellerGIGAIPC
Produkt-ID9MS03CE0MR-000-3, 9MS036L0MR-000-3
System
ProzessorVertikales SegmentServer
SockelLGA 4677 (P5)
Thermal Design Power (TDP)350 W
ChipsatzIntel C741
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
DIMM TypeRegistered DIMM
Frequenz5600 MHz
Steckplätze8 St
Maximaler Ausbau256 GB
ECCwird unterstützt
Grafik
ProzessorAspeed AST2600 BMC
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIe x8Generation5, -
x8 Signal1 St, -
PCIe x16x8 SignalGeneration5
Anzahl1 St, 4 St
x16 SignalGeneration5
Anzahl3 St, 4 St
PCIe Schnittstellen1x PCIe x8, 5x PCIe x16, 7x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 3)
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Audio
Chipsatz-, Realtek ALC897
Netzwerk
G-LANControllerChipsatzBroadcom BCM57416 (10 Gbps), Intel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St, 2 St
ControllerChipsatz-, Intel I210AT PCIe (10/100/1000 Mbps)
Anzahl4 St, -
ControllerChipsatzRealtek RTL8111E (10/100/1000 Mbps)
Anzahl1 St
Netzwerk3x G-LAN, 6x G-LAN

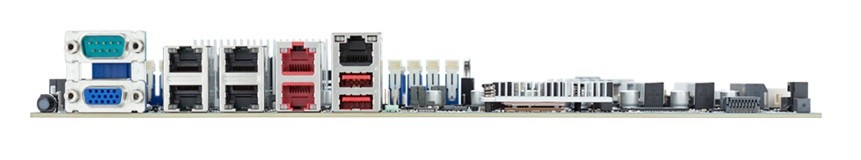

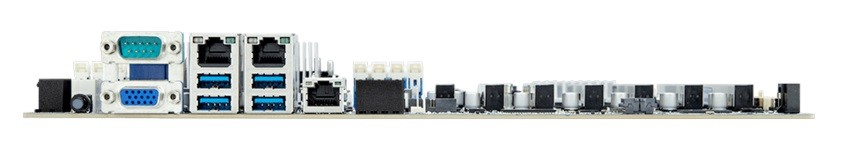

Externe I/O (Rückseite)
AnzeigeVGA1 St
EthernetRJ-452 St, 6 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.2 (Gen 1)2 St, -
ConsoleRJ45 Anschluss
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St, -
USB v3.2Key-A Header (20-Pin)1 St, 2 St
VROC SteckerJa
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St, -
Serial Attached SCSI (SAS)SAS1 St, 3 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
SAS Anschlüsse / PortsSlimSAS
RAID UnterstützungRAID 0/1/5/10
Sicherheit
Trusted Platform Modul (TPM)TPM header
Stromversorgung
Typ (Eingang)ATXAnschluss2 x 8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 2 x 8-Pin ATX (12V DC), 24-Pin ATX
PMBus SteckerJa
Mechanik / Umgebung
TemperaturBetrieb10° bis 40°C
Lagerung-40° bis 60°C
Relative LuftfeuchtigkeitBetrieb8 bis 80%, nicht kondensierend
Lagerung20 bis 95%, nicht kondensierend
AbmaßeFormfaktorATX
Breite304,8 mm
Tiefe244 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
