CompactPCI
// 3U CompactPCI (cPIC) Industrie-Mainboards
// [Intel Core i7-11850HE | Intel Xeon W-11865MLE | Intel Xeon W-11865MRE]
// Intel RM590E
// 260 Pin SO-DIMM DDR4
// [2 | 4] x G-LAN
// 3 x USB
// 12 x USB (internal)
// 2 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

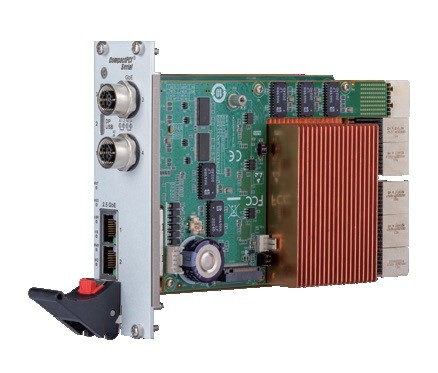

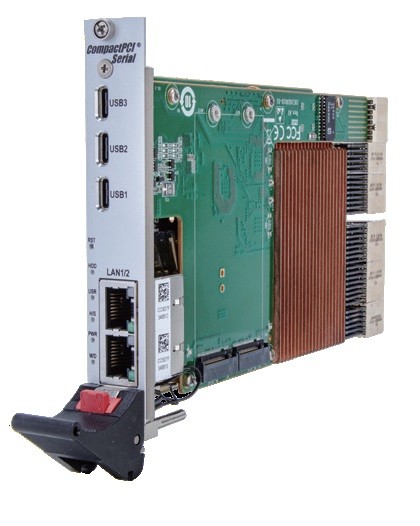

Basismodul: Advantech MIC-330V2
| Allgemein | ||||
| SKU / Artikelnummer | MIC-330V2 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Core i7-11850HE, Intel Xeon W-11865MLE, Intel Xeon W-11865MRE | |||
| CPU Kerne | 8 St | |||
| Threads | 16 St | |||
| Sockel | BGA 1787 | |||
| Basis Frequenz | 1,5 GHz, - | |||
| Max. Turbo-Taktfrequenz | 4,5 GHz, 4,7 GHz | |||
| Grundleistungsaufnahme des Prozessors | 25 W, 35 W | |||
| Maximale Turbo-Leistungsaufnahme | 45 W, - | |||
| Chipsatz | Intel RM590E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 1 St, - | |||
| Maximaler Ausbau | 64 GB, - | |||
| ECC | -, wird nicht unterstützt, wird unterstützt | |||
| Speicher onBoard | 32 GB | |||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 2 St | |||
| PCIe x4 | Generation | 3 | ||
| x4 Signal (Interface) | 2 St | |||
| PCIe x8 | Generation | 3 | ||
| x8 Signal (Interface) | 2 St | |||
| PCIe Schnittstellen | 2x PCIe x1, 2x PCIe x4, 2x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Controller | Chipsatz | -, Intel I210 PCIe (10/100/1000 Mbps) | ||
| Anzahl | 2 St, - | |||
| Netzwerk | 2x G-LAN | |||

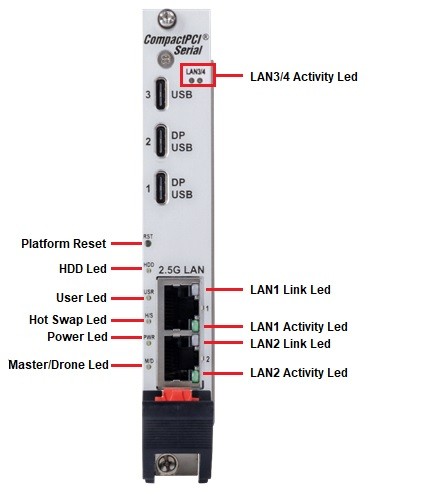

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||

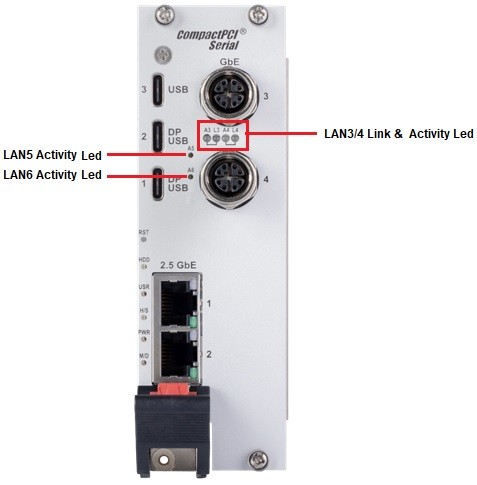

| M12 Steckverbinder | 2 St, - | |||
| USB | USB v3.2 (Gen 2, Type C) | 3 St | ||
| Anzeige | DP USB-C | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Generation | Gen. 1 | ||
| Interface | 4 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -25° bis 70°C, -40° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3U CompactPCI (cPIC) | ||
| Breite | 160 mm | |||
| Tiefe | 100 mm | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Bedienelemente | Reset | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| System Status | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| Kompatibilität | PICMG CompactPCI R2.0 | |||
| RoHS konform | Ja | |||
