E-ATX Server Mainboards
// E-ATX Industrie-Mainboards
// LGA 3647 (P3)
// Intel C622
// 288 Pin Registered DIMM DDR4 mit ECC
// [1 | -] x VGA
// 4 x G-LAN
// 4 x USB
// 5 x USB (internal)
// 2 x Seriell I/O
// 1 x PCI
// 1 x PCIe x8
// 4 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

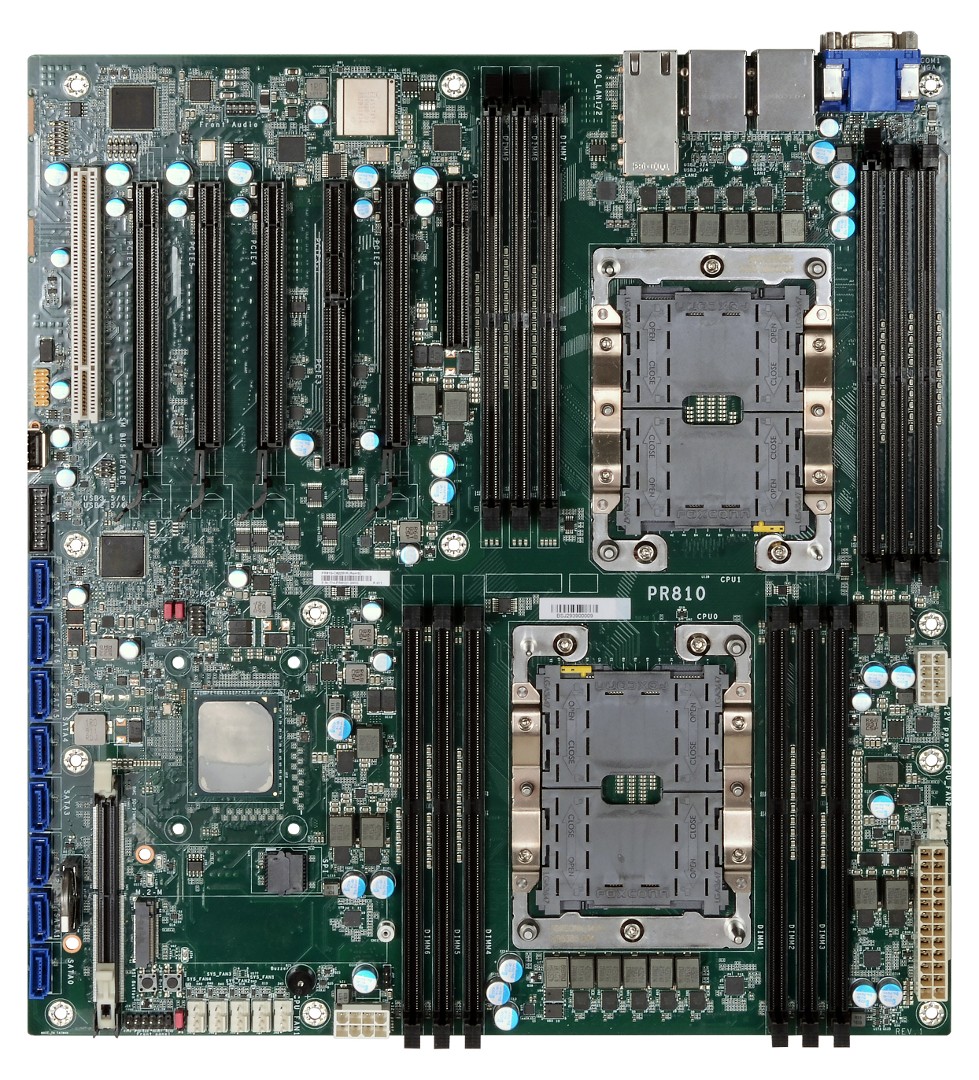

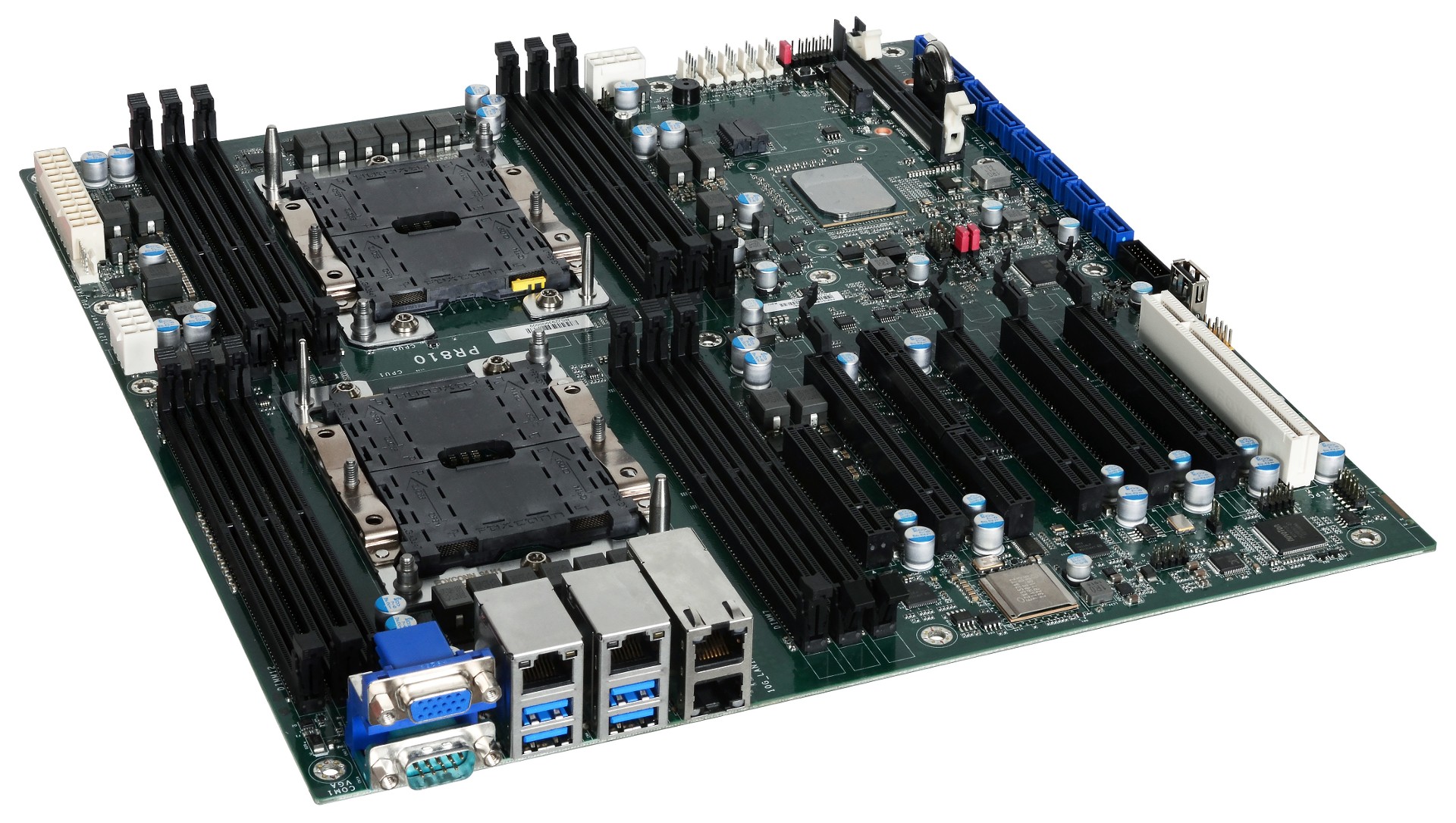

Basismodul: DFI PR810-C622
| Allgemein | ||||
| SKU / Artikelnummer | PR810-C622 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-PR8101-000G, 770-PR8101-100G, 770-PR8101-200G, 770-PR8101-300G, 770-PR8101-400G, 770-PR8101-500G | |||
| System | ||||
| Prozessor | Vertikales Segment | Server | ||
| Serie | Intel Purley (Skylake-SP / Lewisburg) | |||
| Sockel | LGA 3647 (P3) | |||
| Mehrprozessorsystem | Dual-Prozessor | |||
| Chipsatz | Intel C622 | |||
| Speicher | Aufbau | 288 Pin Registered DIMM DDR4 mit ECC | ||
| Memory Type | DDR4 | |||
| DIMM Type | Registered DIMM | |||
| Frequenz | 2933 MHz | |||
| Steckplätze | 12 St | |||
| Maximaler Ausbau | 384 GB | |||
| ECC | wird unterstützt | |||
| BIOS | Insyde SPI 128 Mbit | |||
| IPMI | IPMI-Controller | -, SEM2500 | ||
| Grafik | ||||
| Prozessor | -, Aspeed AST2500 BMC, Aspeed AST2510 | |||
| VGA | Maximale Auflösung | 1920 x 1080 bei 60 Hz, 1920 x 1200 bei 60 Hz, - | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| PCIe x8 | Generation | 3 | ||
| x8 Signal | 1 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 4 St | |||
| PCIe Schnittstellen | 1x PCIe x8, 4x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel X557-AT2 (10 Gbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 3x G-LAN | |||

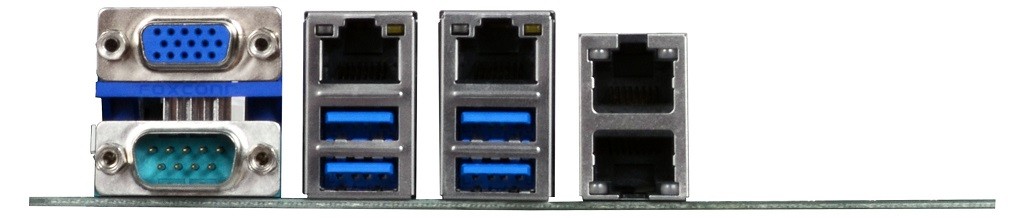

| Externe I/O | ||||
| Ethernet | RJ-45 | 4 St | ||
| USB | USB v3.1 Gen. 1 | 4 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| Anzeige | VGA | 1 St, - | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.1 | Key-A Header (20-Pin) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
| SMBus | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 8 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows Server 2016 | wird unterstützt | ||
| Windows Server 2019 | wird unterstützt | |||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 40°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | E-ATX | ||
| Breite | 330 mm | |||
| Tiefe | 305 mm | |||
| Höhe | 37,8 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2020 | |||
| Voraussichtlich bis | Q1/2024 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
