SSI CEB Mainboard
// CEB Industrie-Mainboards
// LGA 4710
// Intel W890
// 288 Pin DIMM DDR5
// [2 | 4] x G-LAN (Back side)
// 6 x USB (Back side)
// 4 x USB (internal)
// Digital I/O (8-Bit)
// 7 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

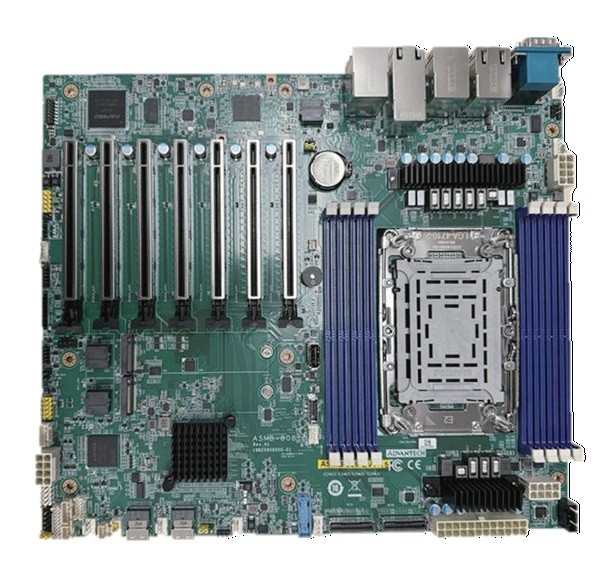

Basismodul: Advantech ASMB-808
| Allgemein | ||||
| SKU / Artikelnummer | ASMB-808 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Server | ||
| Sockel | LGA 4710 | |||
| Thermal Design Power (TDP) | 350 W | |||
| Chipsatz | Intel W890 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Registered DIMM | |||
| DIMM Datarate | 6400 MT/s | |||
| Steckplätze | 8 St | |||
| Maximaler Ausbau | 2048 GB | |||
| ECC | wird unterstützt | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT5124D | |
| IPMI | IPMI-Controller | Aspeed AST2600 BMC | ||
| Version | 2.0 | |||
| Grafik | ||||
| Prozessor | Aspeed AST2600 BMC | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Anzahl | 7 St | |
| PCIe Schnittstellen | 7x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Controller | Chipsatz | -, Intel E610-XAT2 (2 x 10GbE) | ||
| Anzahl | 1 St, - | |||
| Controller | Chipsatz | Realtek RTL8211FSI (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 3x G-LAN | |||

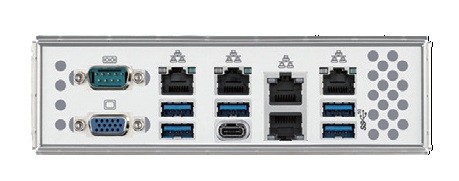

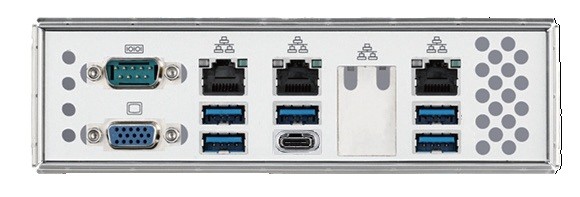

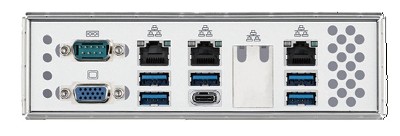

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St, 4 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| USB | USB v3.2 (Gen 1) | 5 St | ||
| USB v3.2 (Gen 2, Type C) | 1 St | |||
| Management Ports | Anzahl | 1 St | ||
| Anschluss | RJ-45 | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.2 | Key-A Header (20-Pin) | 1 St | ||
| Key-E Header (20-Pin) | 1 St | |||
| Generation | Gen. 2 | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial Attached SCSI (SAS) | SAS | 2 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| SAS Anschlüsse / Ports | SlimSAS | |||
| Mini Cool Edge IO (MCIO) | 4i | 2 St | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9672 XU 2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 2 x 8-Pin ATX (12V DC), 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 2 x 8-Pin ATX (12V DC), 8-Pin ATX (12V DC), 24-Pin ATX | |||
| PMBus Stecker | Ja | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | CEB | ||
| Breite | 304,8 mm | |||
| Tiefe | 266,7 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
