PICMG 1.3 (PCIe/PCI Bus)
// PICMG 1.3 Industrie-Mainboards
// LGA 1700 (H6)
// Intel H610E
// 288 Pin DIMM DDR5
// 2 x G-LAN (Rückseite)
// 3 x USB (Rückseite)
// 6 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

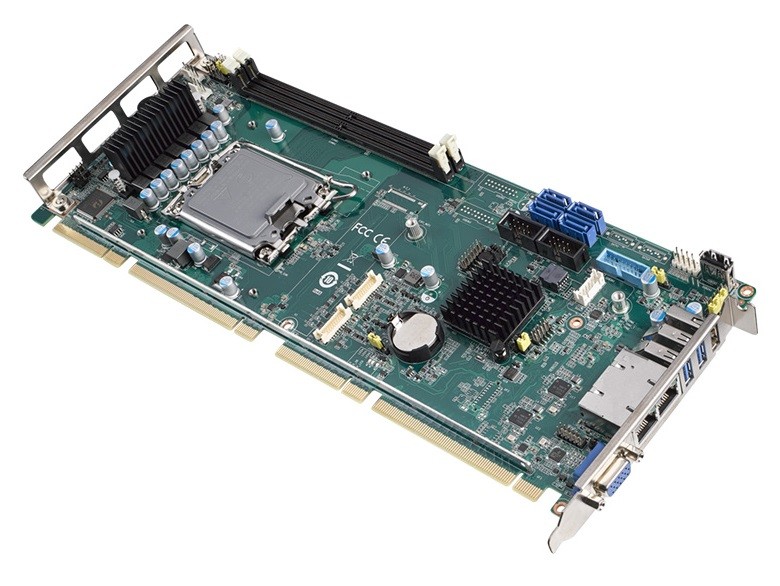

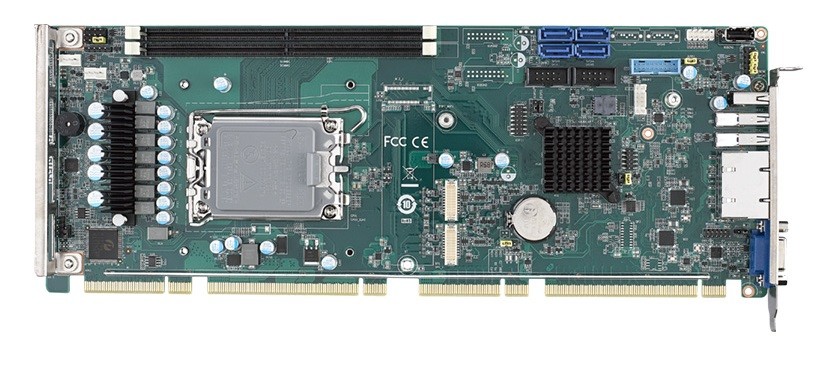

Basismodul: Advantech PCE-5033
| Allgemein | ||||
| SKU / Artikelnummer | PCE-5033 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | PCE-5033G2-00A1 | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H610E | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| DIMM Type | Unbuffered DIMM | |||
| Frequenz | 5600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 2048 x 1152 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Interface | 4 St | ||
| PCIe x4 | x4 Signal (Interface) | 1 St | ||
| PCIe x16 | x16 Signal | Anzahl (Interface) | 1 St | |
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x16 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

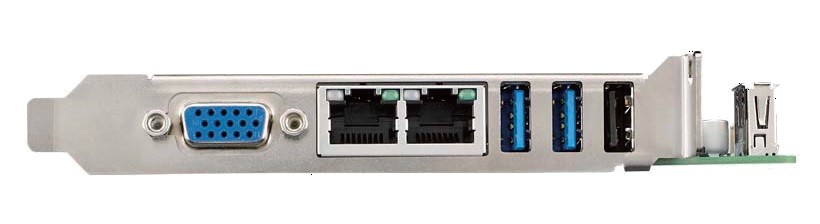

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 2) | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.2 | Key-A Header (20-Pin) | 1 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | DDI Interface | 2 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | PICMG 1.3 | ||
| Breite | 388 mm | |||
| Tiefe | 122 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
