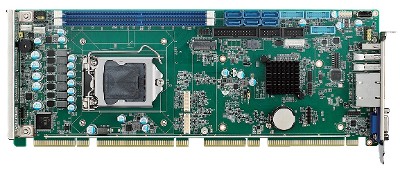

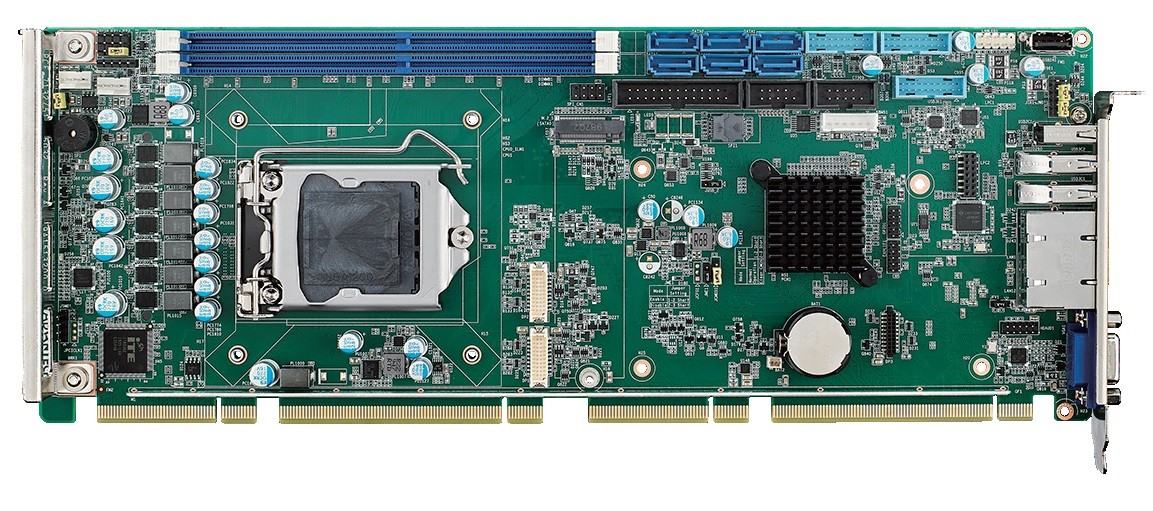

Advantech PCE-5132

PICMG 1.3 (PCIe/PCI Bus)

PRODUKT-FEATURES

// PICMG 1.3 Industrie-Mainboards
// LGA 1200 (H5)
// Intel Q470E
// 288 Pin DIMM DDR4
// 2 x G-LAN (Rückseite)
// 3 x USB (Rückseite)
// 8 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Advantech PCE-5132

Allgemein
SKU / ArtikelnummerPCE-5132
Produktgrunddaten
HerstellerAdvantech
Produkt-IDPCE-5132G2-00A2
System
ProzessorSerieIntel Comet Lake
SockelLGA 1200 (H5)
Thermal Design Power (TDP)125 W
ChipsatzIntel Q470E
SpeicherAufbau288 Pin DIMM DDR4
DIMM TypeUnbuffered DIMM
Frequenz2666 / 2933 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerNuvoton NCT6776D
Grafik
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung2048 x 1152 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
PCIInterface4 St
PCIe x4x4 Signal (Interface)1 St
PCIe x16x16 SignalAnzahl (Interface)1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 3)
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

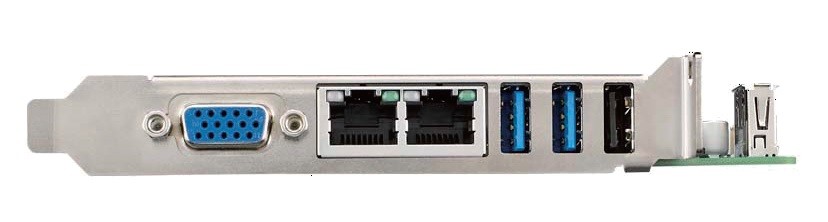

Externe I/O (Rückseite)
AnzeigeVGA1 St
EthernetRJ-452 St
USBUSB v2.01 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
Ports (Typ-A-Buchse)1 St
USB v3.2Key-A Header (20-Pin)3 St
SeriellRS-232Ports (2.54 mm Pitch)2 St
AnzeigeDisplay Port (Golden Finger)1 St
DVI-D (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Infrarotwird unterstützt
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)TPM header
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 85%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktorPICMG 1.3
Breite338 mm
Tiefe122 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
