PICMG 1.3 (PCIe/PCI Bus)
Achtung, EOL-Hinweis: Details
// PICMG 1.3 Industrie-Mainboards
// LGA 1151 (H4)
// [Intel H110 | Intel Q170]
// 288 Pin DIMM DDR4
// 1 x VGA
// 2 x G-LAN
// 2 x USB
// [4 | 8] x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 4 x PCIe x1
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

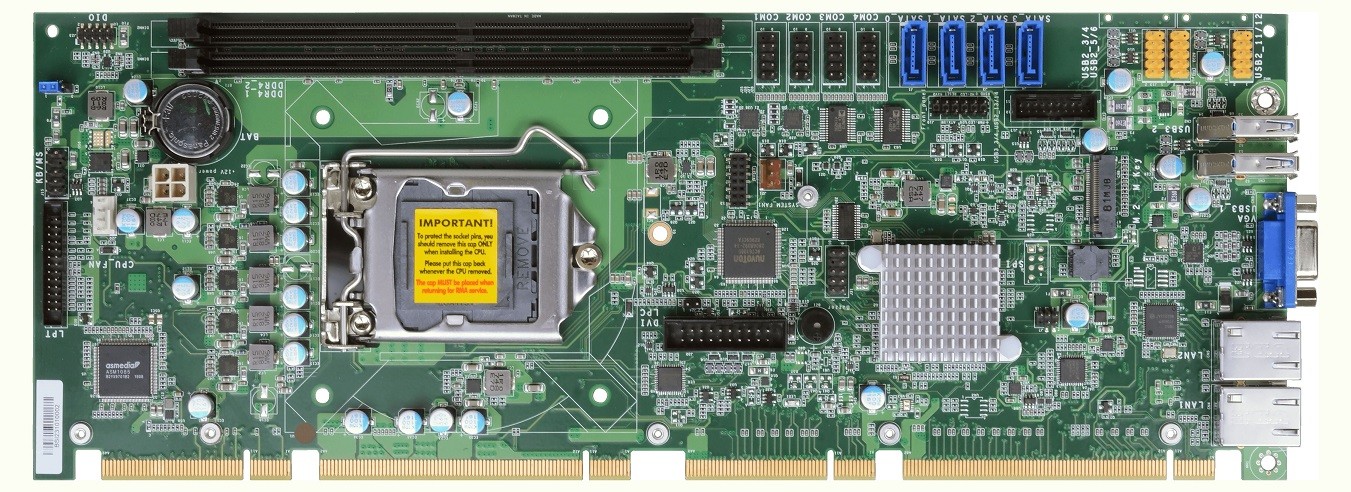

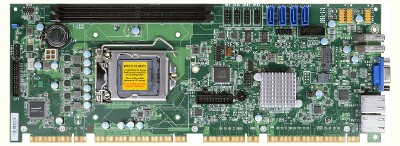

Basismodul: DFI PIC-Q170/H110
| Allgemein | ||||
| SKU / Artikelnummer | PIC-Q170/H110 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-PIC002-000G, 770-PIC002-100G | |||
| System | ||||
| Prozessor | Serie | Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H110, Intel Q170 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 1866 / 2133 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | Insyde SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Interface | 4 St | ||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl (Interface) | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 4x PCIe x1 | |||
| M.2 | Slot 1 | Key ID | -, M | |
| Interface | -, PCIe ×1 (Gen. 2), SATA III | |||
| Unterstütze Abmaße | 2280, - | |||
| M.2 Key IDs | -, M | |||
| Storage | -, M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

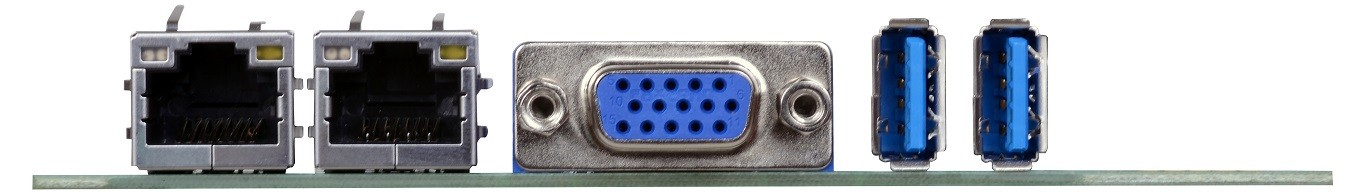

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St, 6 St | |
| USB v3.0 | Ports (2.00 mm Pitch) | 2 St, - | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 2 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC) | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | PICMG 1.3 | ||
| Breite | 126,39 mm | |||
| Tiefe | 338 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2019 | |||
| Voraussichtlich bis | Q4/2029 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
