PICMG 1.3 (PCIe/PCI Bus)
Produkt ist EOL (End Of Life)!
// PICMG 1.3 Industrie-Mainboards
// LGA 1155 (H2)
// Intel Q67
// 240 Pin DIMM DDR3
// 1 x VGA
// 2 x G-LAN
// 1 x USB
// 8 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung ATX
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

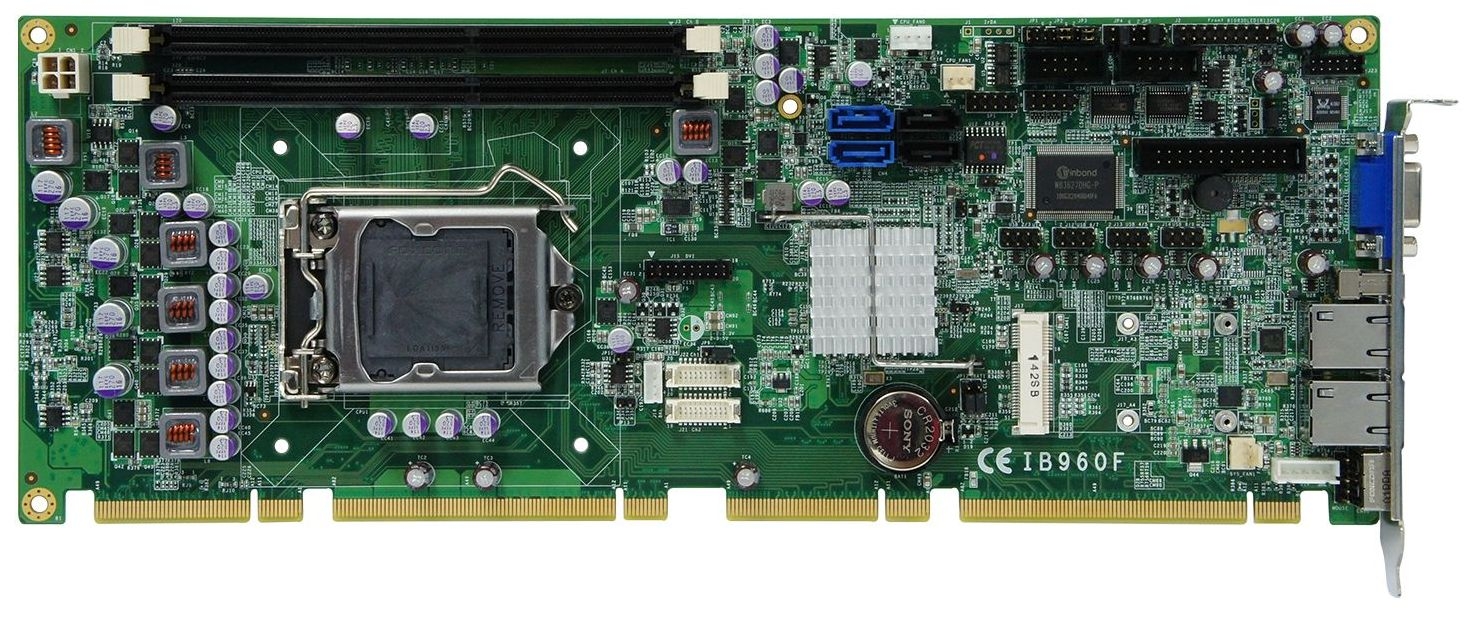

Basismodul: IBASE IB960F
| Allgemein | ||||
| SKU / Artikelnummer | IB960F | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| Produkt-ID | IB960F | |||
| System | ||||
| Prozessor | Serie | Intel Cougar Point | ||
| Sockel | LGA 1155 (H2) | |||
| Chipsatz | Intel Q67 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Winbond W83627DHG | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC662 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82579V (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82583V (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | VGA | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 8 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| DVI-D (2.00 mm Pitch) | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC) | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | PICMG 1.3 | ||
| Breite | 126 mm | |||
| Tiefe | 338 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q4, 2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
