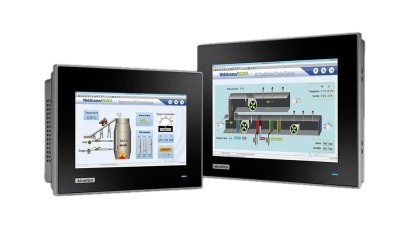

Industrial Real-Time Panel System
// [7" TFT-LCD | 10,1" TFT-LCD] Panel-PC
// NXP i.MX 8M Mini Quad
// IP66 (frontseitig)
// SoC (System-On-Chip)
// 4 GB
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 16 GB eMMC
// Stromversorgung DC 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech AMAX-PT400
| Allgemein | ||||
| SKU / Artikelnummer | AMAX-PT400 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A53 | ||
| Nummer | NXP i.MX 8M Mini Quad | |||
| CPU Kerne | 4 St | |||
| Max. Turbo-Taktfrequenz | 1,6 GHz | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Speicher onBoard | 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
| Display | ||||
| Display Type | 7" TFT-LCD, 10,1" TFT-LCD | |||
| Max. Auflösung | 1024 x 600, 1280 x 800 | |||
| Seitenverhältnis | 8 : 5, 128 : 75 | |||
| Leuchtdichte | 425 cd/m², 500 cd/m² | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| Netzwerk | ||||
| G-LAN | Controller | Anzahl | 2 St | |
| Software Features | EtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration, OPC UA für standardisierte Datenintegration | |||
| Netzwerk | 2x G-LAN | |||

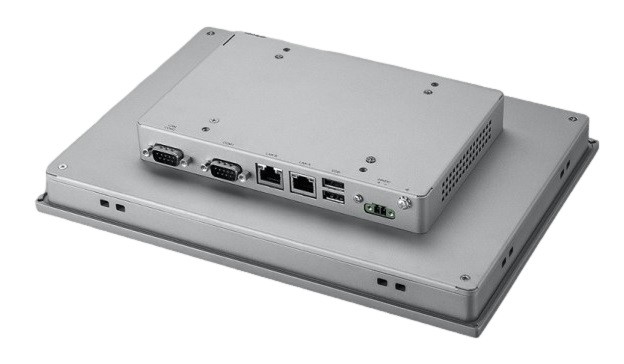

| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| RS-485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| CAN Bus | Anschluss | DB-9 | ||
| Protokoll | CAN 2.0B | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Stromaufnahme Typisch | 9 W | |||
| Stromaufnahme Maximal | 21 W | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 7", 10,1" | ||
| Breite | 205 mm, 283,1 mm | |||
| Tiefe | 52 mm | |||
| Höhe | 146,92 mm, 202,3 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 2000 g, 3900 g | |||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz / Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Panelmontage, VESA | |||
| Zubehör | mit CODESYS Linux Control V3, mit CODESYS Linux Control V3+WebVisu, mit CODESYS Linux Control V3+WebVisu+SoftMotion, mit CODESYS Linux Control V3+WebVisu+SoftMotion+CNC&Robotics | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 4.0 | ||
| Unterstützte BS | Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| RoHS konform | Ja | |||
